Расшифровка марки изделия.

В учебных целях марка изделия показана неполной. Сокращены индексы обозначающие толщину панелей, наличие и расположение окон­ных и дверных проемов и вида проема.

Пример: а) полная маркировка панели наружной стены НР1-27.29.3-2бл-I

Н - наружная стеновая панель;

Р - рядовая;

I - группа I;

27.29.3 - номинальные габариты (длина, высота, толщина) в дм;

2 - индекс, обозначающий вид проема;

б - буква обозначает наличие в панели балконной двери;

л - буква обозначает, что расположение балконной двери зеркально правой;

I - индекс в конце марка обозначает изменение очер­тания верхней грани для панелей, верхнего этажа лестничной клетки.

б) полная маркировка панели внутренней стены

В1.5-62.27.16-2.5л

В - внутренняя стеновая панель; 1.5 - выпуск и группа;

62.27.16 - номинальные габариты (длина, высота в дм, толщина в см).

2,5 - индекс, обозначающий вид проема;

л – буква обозначает, что расположение дверного проема зеркально правому.

Принцип маркировки колонн: 1.К.2.3.4.5, где

1 - число этажей;

К - колонна;

2 - тип колонны в зависимости от количества консолей (Д-двухконсольная, 0-одноконсольная);

3. - сечение колонны 300х300мм;

4. - высота этажа в дециметрах;

5. - высота техподполья.

Примеры: 3 К Д 3(28)(20) – трехэтажная двухконсольная колонна сечением 300x300, с высотой этажа 2,8м и техподпольем 2м.

4 К 0 3(24)33(32) - четырехэтажная одноконсольная колонна сечением 300x300, с основным этажом 5,3м, верхним 2,4м и подвалом с высотой 3,2м.

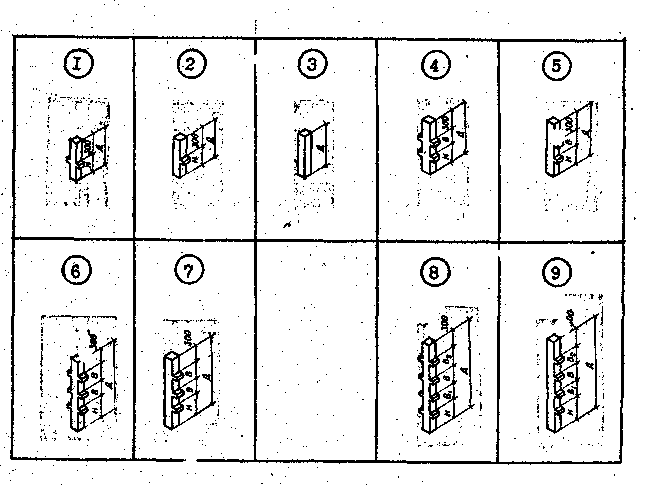

Рис. I Типы колонн сечением 300х300мм для зданий высотой до 5 этажей по серии 1.020-1 Общесоюзного каталога индустриальных изделий.

Принцип маркировки колонн: I.К.2.3.4.5, где

I - число этажей;

К - колонна;

2 - тип колонны в зависимости ох положения в здании (В-верхняя, С-средняя, Н-нижняя, Б-бесстыковая);

3 - тип колонны в зависимости от количества консолей (д-двухконсольная, 0-одноконсольная);

4. - тип колонны в зависимости от сечения колоны (400х400мм);

5. - высота этажа в дециметрах.

Пример: 3 К Н Д .4.3,6(48) - трехэтажная нижняя двухконсольная колонна сечением 400х400мм с высотой этажа 3,6м и увеличенной высотой первого этажа - 4,8м.

Рис. 2 Типы колонн сечением 400х400мм для гражданских зданий по серии 1,020-1 Общесоюзного каталога индустриальных изделий.
