Предельные отклонения при монтаже:

При монтаже навесной фасадной системы «Волна» должны соблюдаться предельные отклонения, указанные в таблице 3.4.

Таблица 3.4.

Наименование геометрического показателя

Значение показателя, мм

Для вертикальных направляющих

В плоскости стены

Отклонение от разбивочных осей (рисок)

Отклонение от вертикальности

Перпендикулярно плоскости стены

Отклонение от вертикальности (горизонтальности)

Отклонение от проектного расстояния между соседними несущими профилями

±10

± 2

± 1

± 5

Для фасадной плиты

В плоскости стены

Отклонение от вертикальности

Отклонение от плоскостности

Уступ между смежными плитами

± 2 (на 3м длины)

± 5 (на 3 м длины)

± 5 (на 1 этаж)

Для зазора между плитами

Отклонение от проектного зазора

Отклонения от проектного положения зазора (отклонение от вертикальности, горизонтальности, от заданного угла)

± 1 (для 600х600)

± 10

Для расстояния между краем плиты и отверстиями для крепления элементов (заклепки, винты)

± 2

3.5. Варианты стенового ограждения из

кассетного профиля с различными видами утеплителей и фасадных облицовок

Состав системы:

  1. Колонна

  2. Кассетный профиль

  3. Саморезный винт

  4. Мягкая минвата

  5. Фасадная металлическая облицовка

  6. Уплотнители межкасетные

  7. Алюминиевая клейкая лента

  8. Уплотнитель колонна - кассета

  9. Терморазделяющая полоса

  1. Ветрозащитная пленка

  2. Уплотнитель цоколь - кассета

  3. Жесткая минвата

  4. Кронштейн

  5. Отлив цоколя

  6. Утеплитель цоколя

  7. Цоколь

  8. Уплотнитель цоколя

  9. Шляпный профиль

  10. Фасадная панель

  11. Кассетный профиль

Вариант А

Полость кассеты заполнена мягкой минватой, ветрозащита выполнена жесткой минплитой.

Вариант Б

Полость кассеты заполнена мягкой минватой, ветрозащита выполнена жесткой минплитой. Крепление облицовки по шляпному профилю.

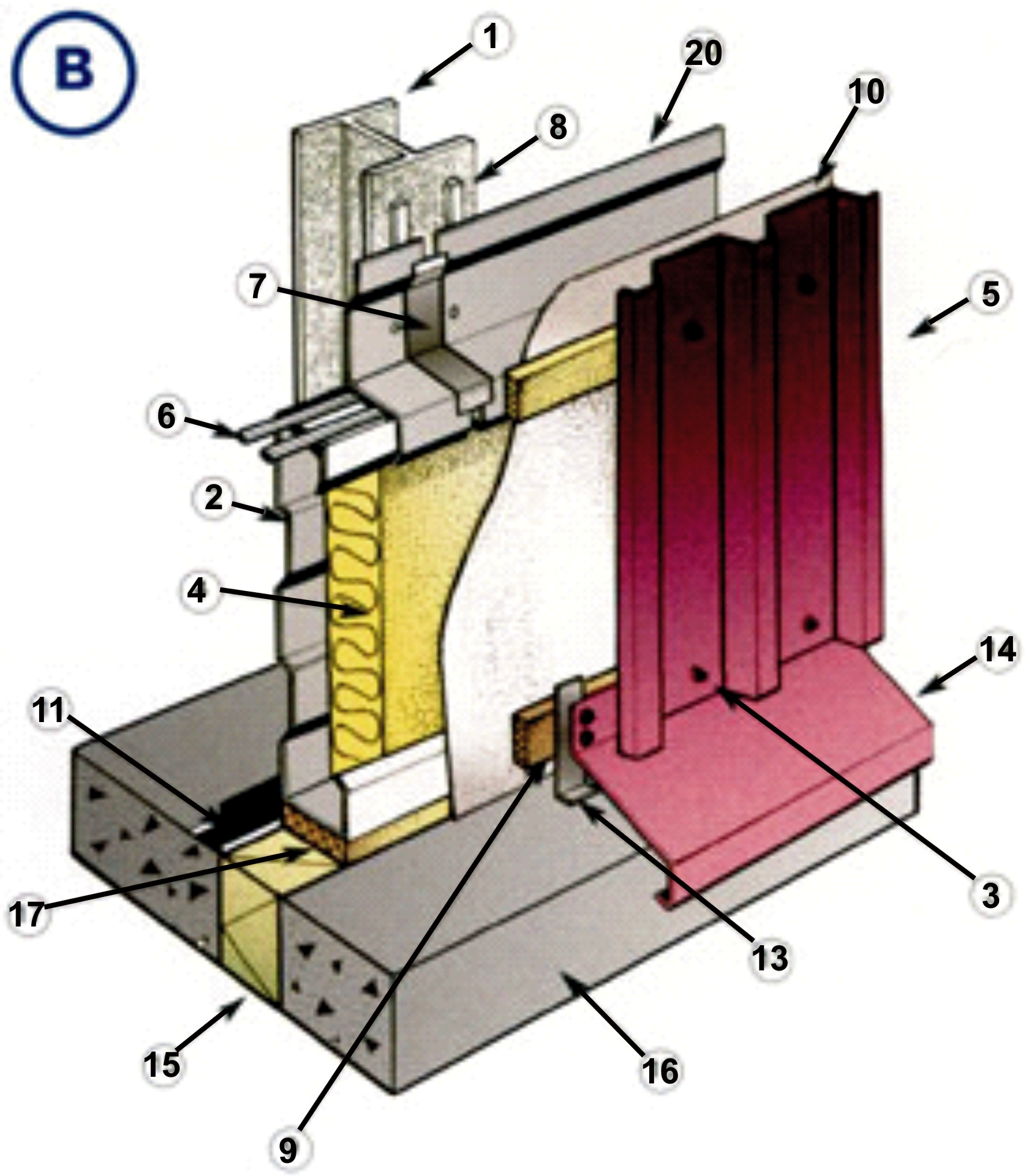

Вариант В

Полость кассеты заполнена мягкой минватой, ветрозащита выполнена из пленки. Крепление облицовки через терморазрыв

Вариант Г

Полость кассеты заполнена мягкой и жесткой минватой

Вариант Д

Полость кассеты заполнена жесткой минватой

Вариант Е

Полость кассеты заполнена жесткой минватой. Облицовка выполнена из фасадной панели. Крепление невидимое.

Приложение 1

Варианты заданий

№ схемы

Разработать технологическую карту на устройство вентилируемых фасадов

Рекомендуемые фасадные системы материалы

1-10

Фасадная система «Сканрок».

1. Облицовка бетонными плитами с мраморным заполнителем

Фасадная система «Краспан»

2. Облицовка керамическим гранитом

3. Облицовка прессованными фиброцементными плитами

4. Облицовка панелями из оцинкованной, загрунтованной стали

5. Облицовка натуральным полированным гранитом

6. Облицовка фасадными кассетами

7. Облицовка алюминиевыми композитными панелями-кассетами

Фасадные системы «Ruukki»

8. Облицовка сэндвич-панелями

9. Облицовка профилированными волнистыми листами

10. Облицовка металлическим сайдингом

Фасадная система АПМ-Профиль

11. Облицовка металлическими объемными кассетами

Фасадная система «Волна»

12. Облицовка плоскими плитами «ВиКолор» с акрилово-полиуретановым покрытием

13. Облицовка плитами «КрасСтоун» с натуральной каменной крошкой

СХЕМА 1
