6.9. Передачи
В СЭУ передачи являются промежуточным звеном между двигателями и движителем. Такие передачи называются главными в отличие от вспомогательных, которые применяются для привода вспомогательных механизмов. Назначение главных состоит в передаче крутящего момента от валов двигателей к валу движителя. Также передачи используются для понижения числа оборотов валов и осуществления реверса. Кроме того, они могут служить в качестве эластичного звена в системе двигатель – валопровод – движитель. В некоторых установках для этого в передачи включают специальные эластичные муфты.
Передачи являются одними из основных элементов энергетических установок. От главных передач во многом зависят свойства установок, их экономические и эксплуатационные показатели.
По способу преобразования передаваемой энергии передачи можно разделить на три группы:
1) механические;
2) электрические и гидравлические;
3) комбинированные (механические в сочетании с электрическими или гидравлическими передачами).
Общим показателем для всех передач является передаточное отношение
,
где пдв – число оборотов двигателя;
пдвиж – число оборотов движителя.
Если i = 1, то передача называется прямой.
6.9.1. Механические передачи
В качестве главных судовых передач наибольшее применение получили зубчатые (редукторы). Преимущества зубчатых передач: относительно малая потеря передаваемой энергии, компактность, высокая надежность.
Недостатки: большой вес и высокая стоимость.
Конструктивное исполнение зубчатых передач. В судовых передачах, как правило, используют косозубое двухвенечное зубчатое зацепление, с противоположным наклоном зубцов (шевронное) (рис. 86). Такое зацепление имеет меньшую шумность и лучшую плавность в сравнении с прямыми зубцами. Угол наклона α = 25–45º.
Шестерни и обода колес делают цельноковаными из легированной стали. Ступицы колес изготавливают из углеродистой стали сварными или сварнолитыми.
Рис. 86. Зубчатая двухвенечная передача:
1 – шестерня; 2 – колесо
На рис. 87 показаны некоторые схемы зубчатых передач, используемые на морских судах.
Для понижения частоты вращения гребного вала используется схема, показанная на рис. 87, а; в некоторых случаях применяются, так называемые, суммирующие редукторы, в которых, кроме понижения частоты вращения также осуществляется сложение крутящих моментов двух главных двигателей и передача полученного суммарного крутящего момента на гребной вал. Такая передача позволяет использовать каждый двигатель в отдельности или оба двигателя одновременно (рис. 87, б).
а) б)

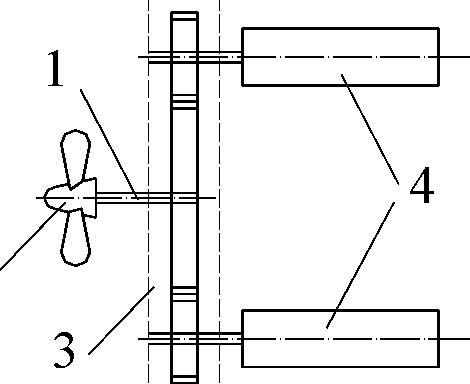

Рис. 87. Схемы зубчатых передач:
а – с одним главным двигателем и редуктором; б – с двумя главными двигателями и суммирующим редуктором; 1 – гребной вал; 2 – гребной винт; 3 – редуктор; 4 – главный двигатель
6.9.2. Электропередачи
В электропередаче главный двигатель непосредственно соединен с электрическим генератором, в котором механическая энергия преобразуется в электрическую. От генератора электрическая энергия передается гребному электродвигателю, соединенному с гребным винтом коротким валопроводом.
Преимущества электропередачи:
– позволяет использовать мощность нескольких многооборотных главных турбо-или дизель-генераторов для привода одного или нескольких гребных электродвигателей;
– позволяет выбрать оптимальное число оборотов гребного винта, генераторов и главных двигателей;
– позволяет защитить главный двигатель от внешних воздействий со стороны гребного винта;
– позволяет рационально размещать оборудование и сократить длину валопровода;
– улучшает маневренность судна.
Недостатки:
– сравнительно низкий КПД (0,84–0,88 для постоянного тока и 0,88–0,93 для переменного тока), что связано с двойной трансформацией энергии (механической в электрическую, затем электрической в механическую);
– значительные габариты и высокая стоимость.
Электропередачи применяются на судах специального назначения: буксиры, ледоколы и др.
