Расчетная часть
-
Теплотехнический расчет
-
Исходные данные для проектирования
Зона влажности региона - нормальная по СНиП [14] (прил.1)
Влажностный режим помещения - нормальный.
Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности - Б по СНиП [14] (прил. 2).
Расчетная температура наиболее холодной пятидневки - tks=-28°c
Средняя температура отопительного периода - tkt=-3.7°c
Продолжительность отопительного периода - zkt=212 сут.
4.1.1. Расчет наружной стены
Из условия энергосбережения теплотехнический расчет наружных стен следует производить по нижеследующей методике.

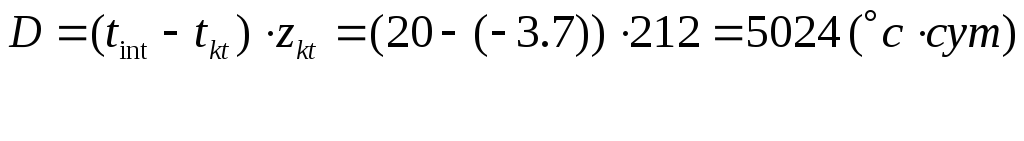

Градус-сутки отопительного периода следует определять по формуле
(4.1.)
где
tint=20°c - расчетная температура воздуха, принимаемая согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений.
tkt u zkt - соответственно средняя температура (°С) и продолжительность (сут) периода со среднесуточной температурой воздуха ≤8 °C по СНиП [12].

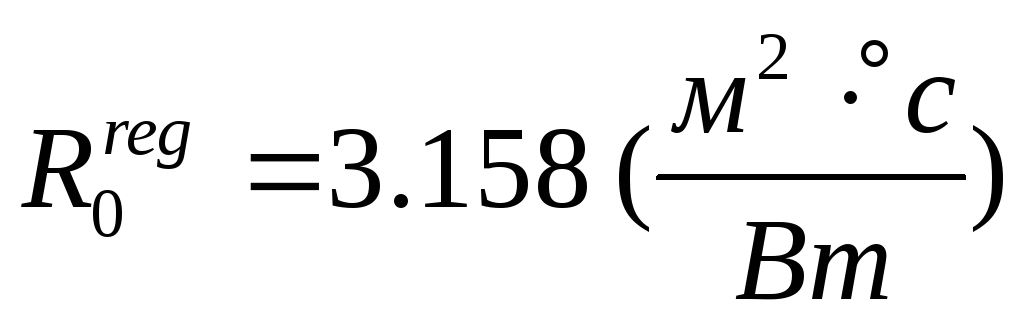

По вычисленному значению D принимаем требуемое сопротивление теплопередаче ограждающей конструкции. По СНиП [14] получаем, что

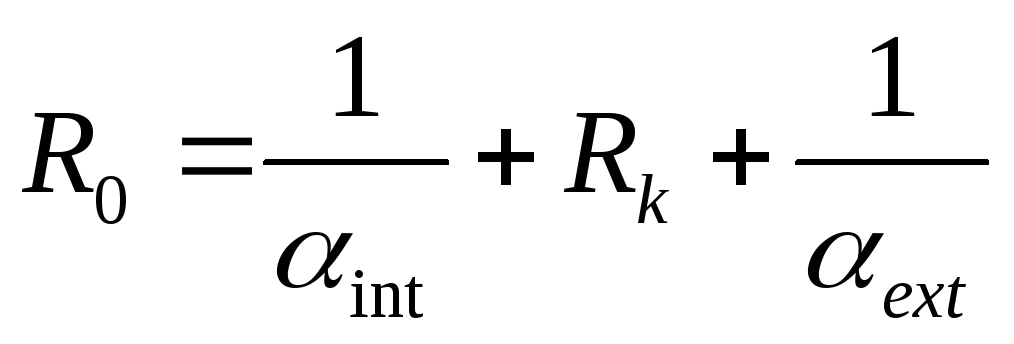

Сопротивление теплопередаче ограждающей конструкции определяем по формуле:
(4.2.)
где

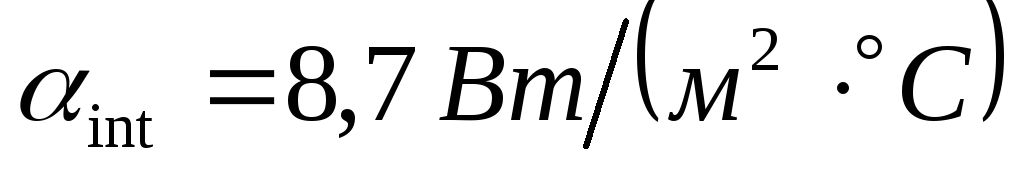

αint=8.7 Вт/(м2∙°с) - коэффициент тепловосприятия внутренней поверхности ограждающих конструкций по СНиП [14] (табл. 4)
αext=23 Вт/(м2∙°с) - коэффициент тепловосприятия (для зимних условий) наружной поверхности ограждающей конструкции по СНиП [14] (табл. 6)
,
где Rn - для каждого слоя наружной стены определены в таблице 4.1
Таблица 4.1
№ п/п |
Наименование материала |
Плотн., γ (кг/м3) |
Коэф. т/перед., λ Вт/(м∙°с)
|
Толщина слоя, δ (м) |
Сопротивление т/перед., Rn м2∙°с/Вт |
1 |
Штукатурка |
1800 |
0.93 |
0.03 |
0.0322 |
2 |
Глиняный кирпич |
1700 |
0.88 |
0.51 |
0.449 |
3 |
Утеплитель - МВП повыш. жесткости |
200 |
0.08 |
х |
12.5х |
4 |
Штукатурка |
1800 |
0.93 |
0.03 |
0.0322 |
Подставляем полученные значения в формулу (4.2.):

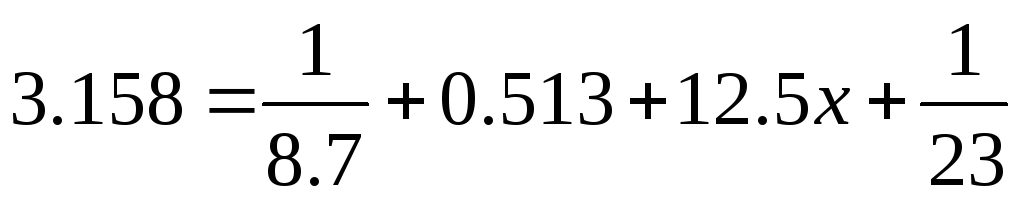

Откуда получаем:
Таким образом, принимаем толщину утеплителя равной 200 мм.
Принимаем толщину наружной стены равной 740 мм (без внутреннего отделочного слоя).
4.1.2. Расчет чердачного перекрытия
Градус-сутки отопительного периода определяются по формуле (4.1)

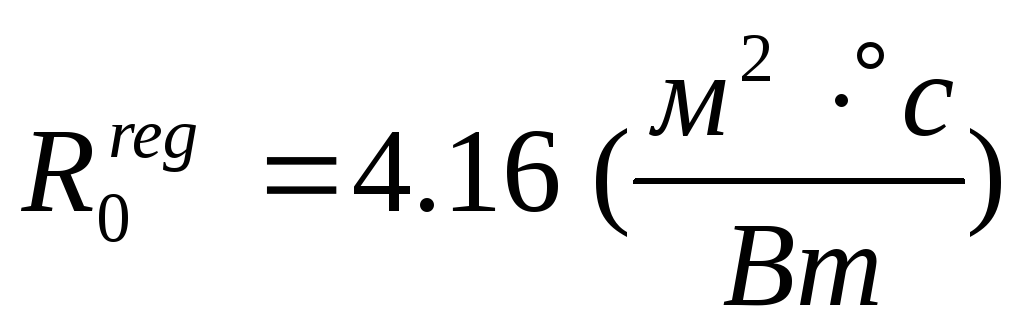

По значению D находим требуемое сопротивление теплопередаче ограждающей конструкции.
Сопротивление теплопередаче ограждающей конструкции определяем по формуле (4.2.):
где
- для чердачного перекрытия по СНиП [14] (табл.6)
,
где Rn - для каждого слоя наружной стены определены в таблице 4.2.
Таблица 4.2
№ п/п |
Наименование материала |
Плотн., γ (кг/м3) |
Коэф. т/перед., λ Вт/(м∙°с)
|
Толщина слоя, δ (м) |
Сопротивление т/перед., Rn м2∙°с/Вт |
1 |
Утеплитель - газобетон |
300 |
0.08 |
х |
12.5х |
2 |
Пароизоляция - изол, 1 слой |
600 |
0.17 |
0.005 |
0.0294 |
3 |
Плита перекрытия |
2500 |
2.04 |
0.12 |
0.059 |
Подставляем полученные значения в формулу (4.2.):

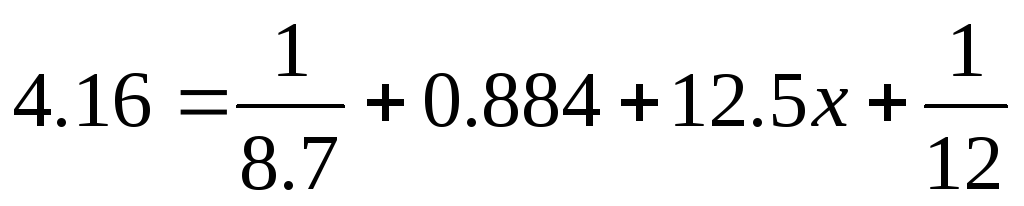

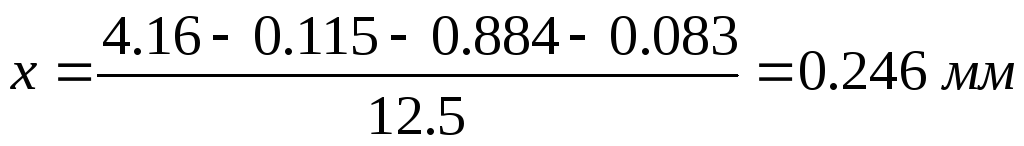

Откуда получаем:
Таким образом, принимаем толщину утеплителя равной 250 мм.
