Принципиальные схемы фрикционных сцеплений
Фрикционным сцеплением называется дисковая муфта, в которой крутящий момент передается за счет силы сухого трения. Поэтому такие сцепления называются также сухими.
На автомобилях широкое распространение получили однодисковые и двухдисковые фрикционные сцепления. Многодисковые фрикционные сцепления применяются очень редко на тяжелых грузовых автомобилях.
Однодисковое сухое сцепление. Однодисковым сцеплением называется фрикционная муфта, в которой для передачи крутящего момента применяется один ведомый диск.
Принципиальная схема однодискового фрикционного сцепления показана на рис. 2. Сцепление состоит из ведущих и ведомых деталей, а также из деталей включения и выключения сцепления. Ведущими деталями являются маховик 3 двигателя, кожух 1 и нажимной диск 2, ведомыми ‑ ведомый диск 4, деталями включения – пружины 6, деталями выключения ‑ рычаги 12 и муфта с выжимным подшипником 7.
Рисунок 2 ‑ Однодисковое фрикционное сцепление:
а ‑ включено; б ‑ выключено; 1 ‑ кожух; 2 ‑ нажимной диск; 3 ‑ маховик; 4 ‑ ведомый диск; 5 ‑ пластина; 6 ‑ пружина; 7 ‑ подшипник; 8 ‑ педаль; 9 ‑ вал; 10 ‑ тяга; 11 ‑ вилка; 12 ‑ рычаг
Кожух 1 прикреплен болтами к маховику. Нажимной диск 2 соединен с кожухом упругими пластинами 5, которые обеспечивают передачу крутящего момента от кожуха на нажимной диск и осевое перемещение нажимного диска при включении и выключении сцепления. Ведомый диск установлен на шлицах первичного (ведущего) вала 9 коробки передач.
При отпущенной педали 8 сцепление включено, так как ведомый диск 4 прижат к маховику 3 нажимным диском 2 усилием пружин 6. Сцепление передает крутящий момент от ведущих деталей к ведомым через поверхности трения ведомого диска с маховиком и нажимным диском. При нажатии на педаль (рис. 2.2, б) сцепление выключается, так как муфта с выжимным подшипником 7 перемещается к маховику, поворачивает рычаги 12, которые отодвигают нажимной диск 2 от ведомого диска 4. В этом случае ведущие и ведомые детали сцепления разъединены, и сцепление не передает крутящий момент.
Однодисковые сцепления просты по конструкции, дешевы в изготовлении, надежны в работе, обеспечивают хороший отвод теплоты от трущихся поверхностей, чистоту выключения и плавность включения. Они удобны в обслуживании при эксплуатации и ремонте.
В однодисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружинами, равномерно расположенными по периферии нажимного диска. Оно также может осуществляться одной диафрагменной пружиной или конусной пружиной, установленной в центре нажимного диска.
Сцепление с периферийными пружинами несколько сложнее по конструкции (большое число пружин). Кроме того, поломка одной из пружин в эксплуатации может быть не замечена, что приведет к повышенному износу сцепления.
Сцепление с одной центральной пружиной проще по конструкции и надежнее в эксплуатации. При центральной диафрагменной пружине сцепление имеет меньшую массу и размеры, а также меньшее число деталей, так как пружина кроме своей функции выполняет еще и функцию рычагов выключения сцепления. Кроме того, она обеспечивает равномерное распределение усилия на нажимной диск. Сцепления с центральной диафрагменной пружиной применяются на легковых автомобилях из-за трудности изготовления пружин с большим нажимным усилием при малых размерах сцепления.
Преимуществом сцепления с центральной конической пружиной является то, что нажимная пружина не соприкасается с нажимным диском и поэтому при работе сцепления меньше нагревается и дольше сохраняет свои упругие свойства. Кроме того, благодаря конструкции нажимного механизма сцепление может передавать большой крутящий момент при сравнительно небольшой силе пружины. Такие сцепления применяются на грузовых автомобилях большой грузоподъемности.
Двухдисковое сухое сцепление. Двухдисковым называется сцепление, в котором для передачи крутящего момента применяются два ведомых диска.
Двухдисковое сцепление при сравнительно небольших размерах позволяет передавать значительный крутящий момент. Поэтому двухдисковые сцепления применяются на грузовых автомобилях большой грузоподъемности и автобусах большой вместимости.
В двухдисковом сцеплении (рис. 3) ведущими деталями являются маховик 13 двигателя, кожух 7, нажимной диск 8 и ведущий диск 11, ведомыми ‑ ведомые диски 9 и 12, деталями включения ‑ пружины 6, деталями выключения ‑ рычаги 4 и муфта выключения 5 с выжимным подшипником.
Кожух 7 прикреплен к маховику 13 и связан с нажимным 8 и ведущим 11 дисками направляющими пальцами 10, которые входят в пазы дисков. Вследствие этого нажимной и ведущий диски могут свободно перемещаться в осевом направлении и передавать крутящий момент от маховика на ведомые диски, установленные на шлицах первичного вала коробки передач.
При включенном сцеплении пружины 6 действуют на нажимной диск, зажимая между ним и маховиком двигателя ведущий и ведомые диски. При выключении сцепления муфта 5 давит на рычаги 4, которые через оттяжные пальцы 3 отводят нажимной диск от маховика двигателя. При этом между маховиком, ведомыми, ведущим и нажимным дисками создаются необходимые зазоры, чему способствуют отжимные пружины 1 и регулировочные болты 2.

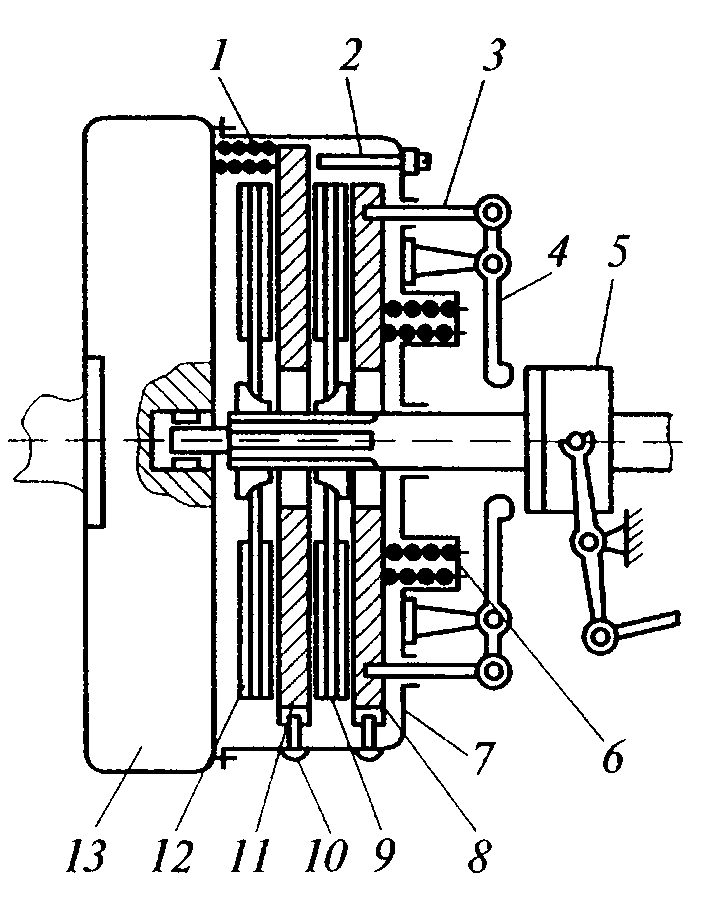

Рисунок 3 ‑ Двухдисковое фрикционное сцепление: 1, 6 ‑ пружины; 2 ‑ болт; 3, 10 ‑ пальцы; 4 ‑ рычаг; 5 ‑ муфта; 7 ‑ кожух; 8 ‑ нажимной диск; 9, 12 ‑ ведомые диски; 11 ‑ ведущий диск; 13 ‑ маховик
В двухдисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружинами, равномерно расположенными в один или два ряда по периферии нажимного диска. Сжатие также может осуществляться одной центральной конической пружиной. Двухдисковые сцепления сложнее по конструкции, чем однодисковые сцепления, и имеют большую массу.
Многодисковое сухое сцепление. Многодисковым называется сцепление, в котором для передачи крутящего момента применяется несколько ведомых дисков.
Многодисковое сцепление имеет большое число поверхностей трения, обеспечивает высокую плавность включения и передачу особенно большого крутящего момента при небольших размерах. По сравнению с однодисковым и двухдисковым сцеплениями многодисковое сложнее по конструкции, не обеспечивает чистоту выключения, имеет большой момент инерции ведомых частей, что затрудняет переключение передач и увеличивает возникающую при этом ударную нагрузку между переключаемыми деталями коробки передач. Кроме того, у многодискового сцепления худшее тепловое состояние, так как ведущие диски имеют небольшую толщину (не более 4 мм) и поэтому быстро перегреваются. Вследствие этого может быть нарушена стабильная и надежная работа сцепления. В связи с указанными недостатками многодисковые сцепления распространения на автомобилях почти не получили.
Принципиальная схема многодискового фрикционного сцепления показана на рис. 4. Ведущими деталями многодискового сцепления являются маховик 1 двигателя, ведущий барабан 2 и ведущие диски 3, ведомыми ‑ ведомый барабан 4 и ведомые диски 5, деталями включения ‑ центральная цилиндрическая пружина 10, деталями выключения ‑ муфта выключения с выжимным подшипником 8. Крышка 6, опорная тарелка 11 и соединительные болты 7 выполняют функции деталей включения и выключения сцепления.
Рисунок 4 ‑ Многодисковое сцепление: 1 ‑ маховик; 2 ‑ ведущий барабан; 3 ‑ ведущие диски; 4 ‑ ведомый барабан; 5 ‑ ведомые диски; 6 ‑ крышка; 7 ‑ болт; 8 ‑ подшипник; 9 ‑ вал; 10 ‑ пружина; 11 – тарелка
Ведущий барабан 2 соединен с маховиком 1 двигателя, а ведомый барабан 4 связан с ведущим валом 9 коробки передач. Ведущие 3 и ведомые 5 диски поочередно установлены между барабанами сцепления. Они прижимаются один к другому, а также к фланцу ведомого барабана при помощи крышки 6 центральной цилиндрической пружиной 10. Нажимная пружина размещена внутри ведомого барабана между его днищем и опорной тарелкой 11. В тарелку ввернуты болты 7, которые соединяют ее с крышкой 6. Болты проходят сквозь отверстия, выполненные специально для них в днище ведомого барабана 4 и крышке 6. Это обеспечивает давление пружины 10 на крышку 6 и сжатие ведущих и ведомых дисков сцепления. Ведущие и ведомые диски соединены со своими барабанами таким образом, что они могут перемещаться в осевом направлении, но вращаться с барабанами только как одно целое.
При включенном сцеплении крутящий момент двигателя от маховика передается к ведущему валу 9 коробки передач последовательно через ведущий барабан 2, ведущие диски 3, ведомые диски 5 и ведомый барабан 4. При выключении сцепления муфта выключения с подшипником перемещается в сторону от маховика 1, подшипник воздействует на крышку 6 и перемещает ее также от маховика. При этом усилие от крышки через болты 7 передается на опорную тарелку 711 и пружина 10сжимается. В результате сжатие ведущих и ведомых дисков сцепления прекращается, и они отходят друг от друга. Сцепление выключается, и крутящий момент не передается. При включении сцепления отпускается педаль управления, пружина 10 перемещает тарелку 11 к маховику и через болты 7 и крышку 6 сжимает ведущие и ведомые диски. Сцепление включается и передает крутящий момент от двигателя на трансмиссию.
