Чердачного перекрытия
Теплотехнический расчет чердачного перекрытия
Исходные данные
Место строительства – г. Ижевск
Климатический район – I B.
Зона влажности –сухая.
Продолжительность отопительного периода zht = 222 сут .
Средняя расчетная температура отопительного периода tht = –5,6 °С
Температура холодной пятидневки text = –34 °С .
Расчет произведен для девятиэтажного жилого дома:
температура внутреннего воздуха tint = + 21°С ;
влажность воздуха = 55 %;
влажностный режим помещения – нормальный.
Условия эксплуатации ограждающих конструкций – А.
Коэффициент теплоотдачи внутренней поверхности ограждения аint = 8,7 Вт/м2·С .
Коэффициент теплоотдачи наружной поверхности ограждения аext = 12 Вт/м2·°С .
Рис. 2. Расчётная схема
Чердачное перекрытие состоит из конструктивных слоев, приведенных в таблице 2.
Данные о конструктивных слоях чердачного перекрытия
Таблица 2
№ п/п |
Наименование материала (конструкции) |
, кг/м3 |
δ, м |
,Вт/(м·°С) |
R, м2·°С/Вт |
1 |
Плиты жесткие минераловатные на битумных связующих |
100 |
Х |
0,06 |
Х |
2 |
Пароизоляция - гидроизол |
600 |
0,005 |
0,17 |
0,0294 |
3 |
Железобетонные пустотные плиты |
|
0,22 |
|
0,147 |
Порядок расчета
Определение градусо-суток отопительного периода
Dd = (tint – tht)·zht = (21 + 5,6)·222 = 5905,2 С·сут.
Нормируемое значение сопротивления теплопередаче чердачного перекрытия :
Rreq = aDd + b = 0,00045·5905,2+ 1,9 = 4,56 м2·С/Вт.
R0 = Rreq.
= 4,56– (1/8,7 + 1/12) = 4,36 м2·°С/Вт.
,
=
= 4,36 – (0,147 + 0,0294) = 4,184 м2·°С/Вт.
= 4,184·0,06 = 0,251 м.
Принимаем толщину утепляющего слоя равной 300 мм, тогда фактическое сопротивление теплопередаче составит
= 1/8,7 + (0,147 + 0,0294 + 0,300/0,06) + 1/12 = 5,37м2·°С/Вт.
= 5,37м2·°С/Вт > Rreq = 4,56м2·°С/Вт
Вывод. Чердачное перекрытие удовлетворяет нормативным требованиям тепловой защиты здания.
-
Расчет остекления
Dd = (tint – tht)·zht = (21 + 5,6)·222 = 5905,2 С·сут. → а=0,000075; в=0,15
Rreq = aDd + b =0,000075·5905,2+ 0,15 =0,59 м2·°С/Вт.
R0r >
Тройное остекление с твердым селективным покрытием в раздельно-спаренных переплетах.
R0r = 0,60> =0,59
4.3. Расчет на звукоизоляцию
4.3.1. Перегородки
Произведем расчет вертикальной ограждающей конструкции – перегородки из кирпича толщиной 120мм и плотностью 1800кг/м3. Определим индекс изоляции воздушного шума путем построения частотной характеристики (линии ABCD).
Для построения частотной характеристики изоляции воздушного шума определяем эквивалентную поверхностную плотность ограждения:
mэ = m · k = · h · k = 1800 · 0,12 ·1 = 216 кг/м2.
Устанавливаем значение абсциссы точки В – fB:
fB = 29000/120 = 242 Гц.
Округляем найденную частоту fB = 242 Гц до среднегеометрической частоты:
fB = 250 Гц.
Устанавливаем ординату точки В:
RB = 20 · lg 216 – 12 = 35 дБ.

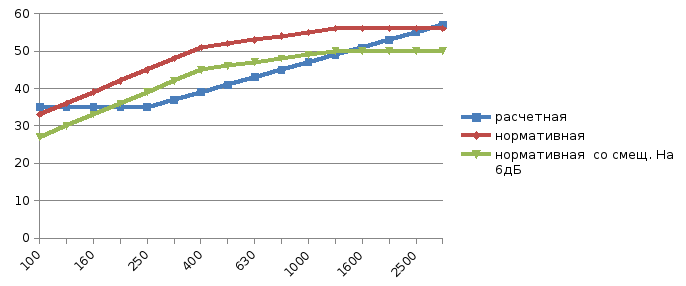

Построение частотной характеристики(рис.3).
Заносим параметры расчетной и нормативной частотных характеристик в табл.1 и производим дальнейший расчет в табличной форме:
Находим неблагоприятные отклонения, расположенные ниже нормативной кривой и определяем их сумму, которая равняется 99 дБ, что значительно больше 32 дБ.
Смещаем нормативную кривую вниз на 6 дБ и находим новую сумму неблагоприятных отклонений, которая составляет 31 дБ, что максимально приближается, но не превышает значения 32 дБ.
В этих условиях за расчетную величину индекса изоляции воздушного шума принимается ордината смещенной нормативной кривой частотной характеристики в 1/3-октавной полосе 500 Гц, т.е. = 46 дБ. Значение расчетного индекса изоляции больше нормативного = 41дБ, значит, перегородка удовлетворяет требованиям звукоизоляции.
№ п/п |
Параметры |
Среднегеометрическая частота 1/3-октавной полосы, Гц |
|||||||||||||||
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
||
1 |
Расчетная частотная характеристика R, дБ |
35 |
35 |
35 |
35 |
35 |
37 |
39 |
41 |
43 |
45 |
47 |
49 |
51 |
53 |
55 |
57 |
2 |
Нормативная кривая, дБ |
33 |
36 |
39 |
42 |
45 |
48 |
51 |
52 |
53 |
54 |
55 |
56 |
56 |
56 |
56 |
56 |
3 |
Неблагоприятные отклонения, дБ |
-- |
1 |
4 |
7 |
10 |
11 |
12 |
11 |
10 |
9 |
8 |
7 |
5 |
3 |
1 |
-- |
4 |
Нормативная кривая, смещенная вниз на 6 дБ |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
46 |
47 |
48 |
49 |
50 |
50 |
50 |
50 |
50 |
5 |
Неблагоприятные отклонения от смещенной оценочной кривой, дБ |
-- |
-- |
-- |
1 |
4 |
5 |
6 |
5 |
4 |
3 |
2 |
1 |
-- |
-- |
-- |
-- |
6 |
Индекс изоляции воздушного шума Rw , дБ |
46 |
