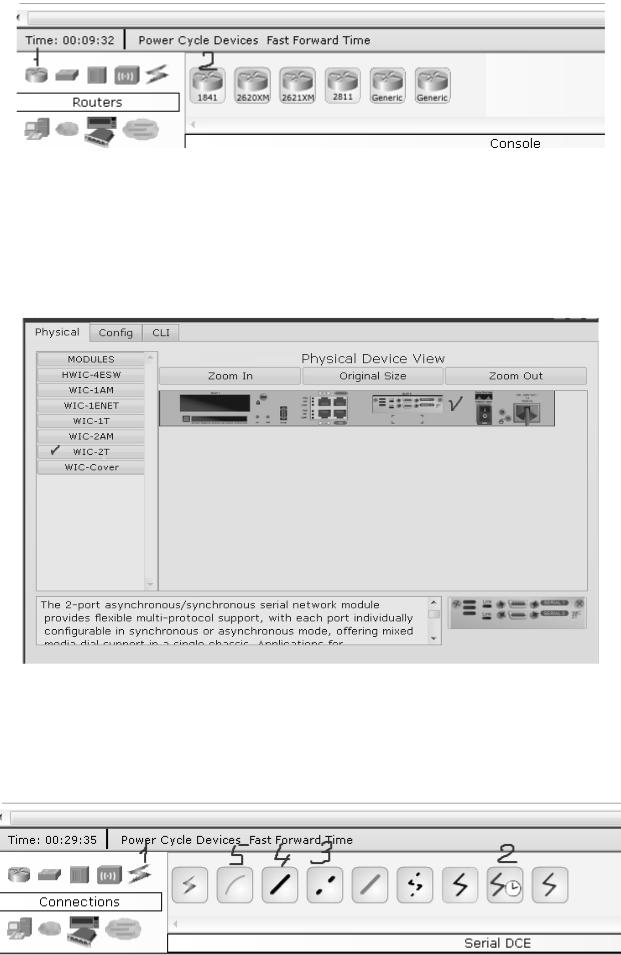

Рисунок 5.2 – Панель приборов

­ Далее выбираем элемент R1один щелчок левой кнопкой мыши. На вкладке Physical, в окне Physical Device View отключаем питание (тумблер на 0). С левой стороны экрана выбираем плату WIC -2T, перед нами появляется еѐ описание, а внешний вид - в правом нижнем углу этого окна. Теперь можно добавить плату, перетащив еѐ изображение в маршрутизатор согласно рисунку 5.3.

Примечание. ВАЖНО отключать питание перед установкой платы и не забыть включить после. Аналогично добавляем платы в R2, R3.

Рисунок 5.3 – Выбор платы WIC -2T

­ Соединяем устройства необходимыми кабелями. На панели инструментов заходим в раздел Connections (рис.5.4, элемент 1). Выбираем кабель DCE (рис.5.4, элемент 2). Этот тип кабеля предназначен для соединения между собой последовательных портов маршрутизаторов (Sx/x/x). Для выбора перекрѐстной или прямой витой пары необходимо выбрать элементы 3 или 4 (рис.5.4), соответственно.

Рисунок 5.4 – Выбор типа кабеля

Чтобы соединить 2 интерфейса различных устройств кабелем:

­выберите соответствующий кабель, после чего указатель мыши изменится;

­далее кликните левой кнопкой по первому устройству, которое вы хотите подключить;

­во всплывающем меню выберите порт, к которому будет подключен кабель;

­задайте конечную точку кабеля: выбираем следующее устройство и аналогично подключаем порт (рис.5.5).

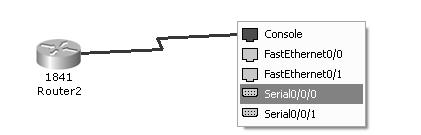

Рисунок 5.5 – Подключение кабеля

­ Организуем связь между компьютерами и маршрутизаторами, сделаем это с помощью консольного кабеля. Выбираем консольный кабель (рис.5.4,элемент 5). На маршрутизаторе выбираем порт «Console», а на компьютере – «RS 232».

5.2 Настройка маршрутизатора R1

­Левой кнопкой мыши выбираем PC1 в рабочей области. Переходим на вкладку Desktop. В меню выбираем Terminal и жмѐм ОК.

Примечание. Все дальнейшие команды мы будем вводить в окне Terminal.

­Далее входим в привелегированный режим, для этого в терминале вводим команду:

> Enable.

­Для входа в режим настройки конфигураций вводим команду:

> Configure terminal.

­Для переименования маршрутизатора вводим в терминале команду: > hostname R1, где R1 – новое имя маршрутизатора.

­Установите пароль на привелегированный режим, введя команду:

> Enable secret сisco, где cisco - значение пароля.

Примечание. Для того чтобы проверить установился ли пароль необходимо выйти из режима

настройки и режима конфигурации:

>exit;

>exit.

А затем в этом же окне снова попытаться в него войти:

> enable.

В появившуюся строку введите пароль.

­ Войдите в режим настройки конфигурации:

> Configure terminal.

Для настройки IPадреса на интерфейсах задайте:

> interface fa0/0.

В режиме настройки конфигураций интерфейса задайте параметры, согласно таблице 5.1:

>IP address 172.16.0.1 255.255.255.0.

Включите интерфейс командой:

>no shutdown

­ Теперь настраиваем следующие интерфейсы:

>interface fa0/1

>ip address 192.168.1.254 255.255.255.0 >no shutdown

> interface s0/0/0.

Примечание. Поскольку данный интерфейс синхронный, в его настройках нужно задать значение синхронизации:

> clock rate 64000.

Включите этот интерфейс, введя в настройках команду:

> no shutdown.

­Выходим из настройки интерфейса и конфигурации:

> exit; > exit.

­Далее необходимо сохранить настройки, введя команду:

> write.

5.3 Настройка динамической маршрутизации

1.Для того чтобы настроить OSPF маршрутизацию необходимо в каждом маршрутизаторе прописать адреса и инверсные маски сетей, котрые напрямую подключены к данному маршрутизатору. Рассмотрим на примере маршрутизатора R1.

2.Для настройки маршрутизатора R1 кликаем левой клавишей по компьютеру, соединѐнным с ним консольным кабелем. Переходим на вкладку Desktop. Открываем окно Terminal и жмѐм кнопку ОК. Перейти в привелегированный режим командой >enable, если же вход выполнен, то продолжаем дальше. Заходим в режим настроек маршрутизатора R1 C помощью команды:

>config t

Примечание. Все последующие команды вводятся в терминале маршрутизатора.

3.Заходим в настройку протокола OSPF, введя команду

>router ospf 1

4. Далее добавляем сети, которые непосредственно подключены к маршрутизатору,в команде указывавется адрес с инверсной маской подсети и зона действия протокола:

>network 172.16.0.0 0.0.0.255 area 0 >network 192.168.1.0 0.0.0.255 area 0 >network 11.0.0.0 0.0.0.3 area 0

Примечание. На всех маршрутизаторах необходимо указывать одну и ту же зону действия протокола.

5. Выйти из режима настройки командой:

>end.

6.Сохранить изменения:

>write.

7.Выполняем предыдущие настройки для маршрутизаторов R2, R3 и ISP учитывая топологию

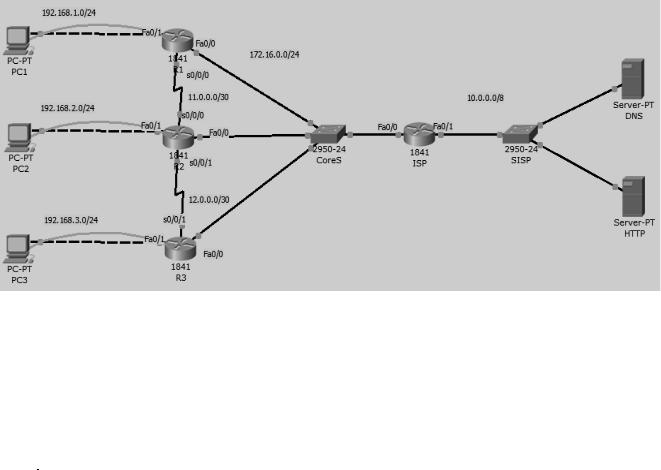

сети (рис.5.1) и таблицу 5.1. Сети для R2:

>network 172.16.0.0 0.0.0.255 area 0 >network 192.168.2.0 0.0.0.255 area 0 >network 11.0.0.0 0.0.0.3 area 0 >network 12.0.0.0 0.0.0.3 area 0

Сети для R3:

>network 172.16.0.0 0.0.0.255 area 0 >network 192.168.3.0 0.0.0.255 area 0 >network 12.0.0.0 0.0.0.3 area 0

Сети для ISP:

>network 172.16.0.0 0.0.0.255 area 0 >network 10.0.0.0 0.255.255.255 area 0

Примечание. Проверку настроек маршрутизатора можно выполнить в привелегированном режиме терминала маршрутиизатора, используя команды:

>show ip protocols - продемонстрирует настроенные протоколы маршрутизации. >show ip ospf - покажет основные настройки OSPF протокола.

>show ip ospf neighbor - выведет список соседних маршрутизаторов, работающих с тем же протоколом.

>show ip int brief – необходима для проверки IP-адресов интерфейсов. >show ip route – таблица маршрутизации.

5.4 Настройка компьютера

­Закрываем окно Terminal, захоим в IP Configuration.

­Выбираем статическую маршрутизацию.

­В открывшемся окне прописываем необходимые адреса и маски, согласно таблице 5.1. В строчке Default Gateway пишем IP-адрес интерфейса маршрутизатора к которому подключен компьютер.

­Закрыть окно компьютера (РС1). Выполняем настройку РС2 и РС3 с учѐтом таблицы 5.1.

5.5 Настройка серверов

1. Перетянуть 2 сервера в рабочую область.

Примечание. Сервер находятся в разделе End Devices панели устройств и имеет назнаение ServerPT. Сервера переименовываются как и другие устройства.

2.Переименовать устройства согласно топологии (рис.5.1).

3.Кликнуть левой кнопокой мыши по DNS серверу, перейти на вкладку Desktop и открыть IP

Configuration.

4.Заполнить поля, согласно таблице 5.1.

5.Закрыть окно IP Configuration.

6.Перейти на вкладку Config, в левой части этого окна выбрать пункт DNS.

7.В графе Domain Name необходимо ввести имя нашего сайта – www.zntu.edu.ua.

8.В графе IP Address необходимо ввести IP-адрес того сервера, на котором расположен сайт. В нашем случае – это сервер с названием HTTP - 10.0.2.2.

9.Выполнить п.1 этого раздела для сервера HTTP, учитывая таблицу 5.1.

10.Закрыть дополнительные окна, оставив только рабочую область

11.Кликнуть левой клавишей мыши по PC1. Перейти во вкладку Desktop. Зайти в Browser. В строке адреса ввести URL нашего сайта – www.zntu.edu.ua и перейти по нему.

5.6 Индивидуальное задание

Добавить маршртизатор и компьютер. Скоммутировать, согласно вашего варианта (табл.5.2):

­назначить имя маршрутизатору (Имя подключаемого устройства);

­подключить новый маршрутизатор интерфейсом Fa0/0 в порт коммутатора CoreS (Порт коммутатора) и интерфейсом s0/0/0 к интерфейсу маршрутизатора (столбцы 2,3, табл.5.2);

­назначить только что соединѐнным интерфейсам адреса из сети 13.0.0.0/30;

­назначить интерфейсу Fa0/0 добавленного маршрутизатора ip-адрес (Внешние адреса);

­внутреннему интерфейсу назначить последний возможный ip-адрес из сети (Внутренняя сеть);

­прописать OSPF-маршрутизацию в добаленном маршрутизаторе;

­добавить сервер, задать ему соответсвующий адрес (IP-адрес сервера);

­добавить запись в DNS сервер в виде www.surname.com, где surname – ваша фамилия, и присвоить ему адрес (IP-адрес сервера);

­кратко законспектировать ход работы и записать таблицу маршрутизации добавленного маршрутизатора.

Таблица 5.2 – Варианты заданий

Продолжение таблицы 5.2

1.Ход работы.

2.Ответы на контрольные вопросы.

5.8 Контрольные вопросы

1.Что означает термин Intranet?

2.Отличия Intranet от Internet.

3.Для каких целей поставлен маршрутизатор ISP?

4.Сколько устройств может содержать в себе сеть 192.168.0.0/30?

5.Для чего используется маска подсети?

6.Что означает команда > clock rate 64000 и как будет меняться скорость передачи в зависимости от изменения цифры?

7.Какие протоколы динамической маршрутизации вы знаете?

8.Какие основные типы протоколов динамической маршрутизации существуют?
