Министерство образования и науки Российской Федерации

Пермский Государственный Технический Университет

Электротехнический факультет

Лабораторная работа №5.

Исследование операционного усилителя.

Выполнили студенты гр. АТ 04-1:

Дружинин К.В.

Шарпе Д.З.

Руководитель:

Андреев Геннадий Якимович

Пермь 2005

Операционный усилитель.

Схема включения.

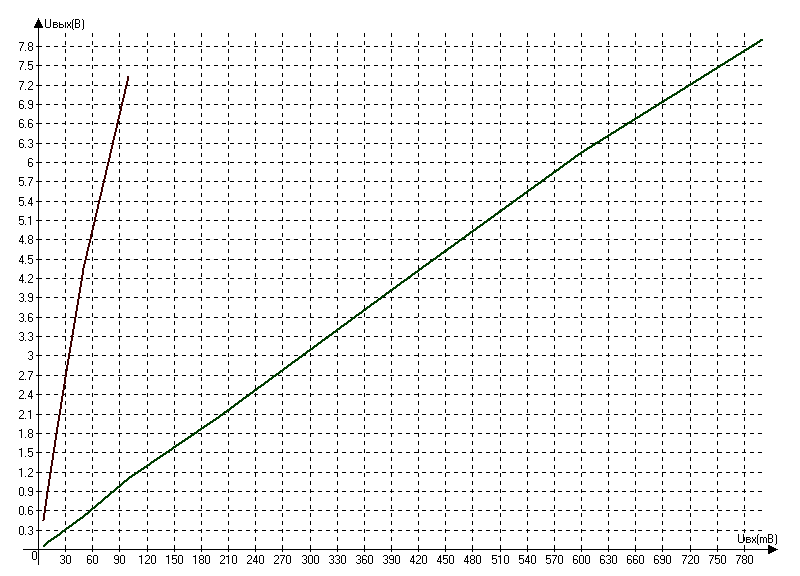

Зависимость выходного напряжения от входного.

5	0,05	0,45
10	0,105	0,886
20	0,207	1,80
30	0,317	2,67
50	0,513	4,36
100	1,095	7,33
200	2,064	9,27
400	4,126
600	6,15
800	7,9

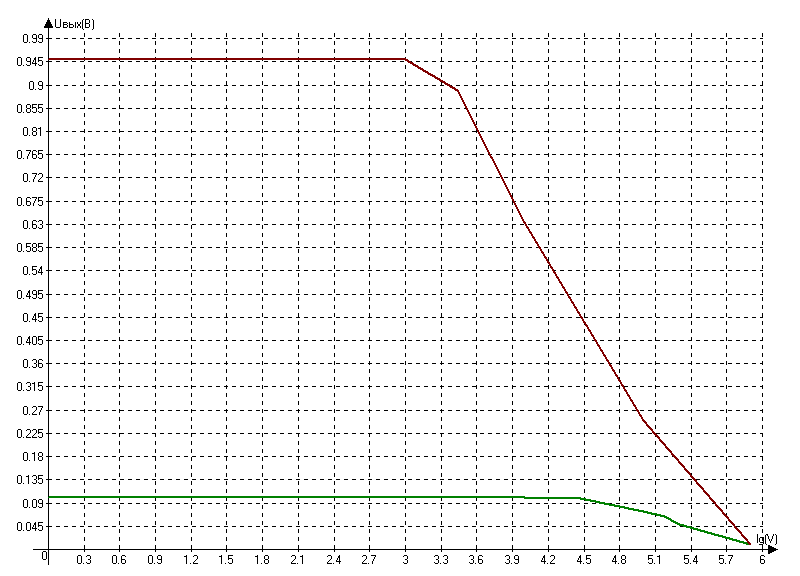

Зависимость выходного напряжения от частоты.

0,005	0,1	0,8697
0,01	0,1	0,94
0,05	0,1006	0,96
0,1	0,1034	0,96
0,4	0,1048	0,9586
0,5	0,1047	0,957
1	0,1046	0,95
3	0,1	0,89
10	0,1044	0,6343
20	0,102	0,385
30	0,0982	0,27
50	0,0896	0,166
100	0,0833	0,0875
150	0,065	0,0445
200	0,0349	0,0261
853	0,01	0,01
