Лабораторная работа № 6

Исследование усилителя постоянного тока

на базе операционного усилителя.

Выполнил : ст. гр. КТЭИ-03-2

Хазиев Р.Р.

Проверил : преподаватель

Кропачев Г. В.

Пермь 2004г.

Цель работы: экспериментальное исследование усилительных схем на базе ОУ, определение параметров.

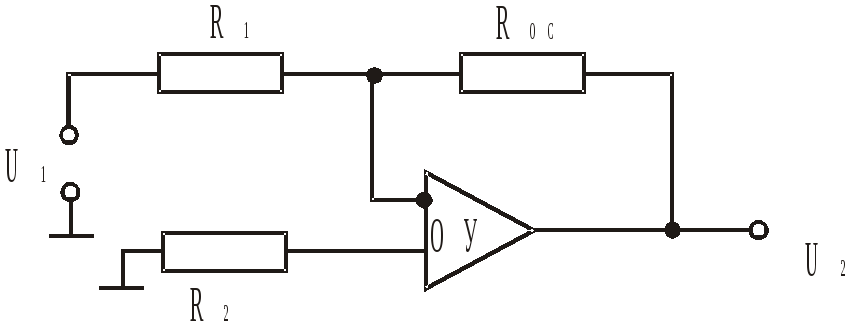

Рабочая схема:

Таблицы:

( для амплитудных характеристик ):

K=1	UВХ ,В	0	0,37	0,76	1,07	1,53	1,97	2,15	2,48	2,86	3,47
	UВЫХ ,В	0	0,37	0,76	1,07	1,53	1,97	2,15	2,48	2,86	3,47
K=10	UВХ ,В	0	0,086	0,152	0,192	0,24	0,35	0,455	0,6	0,96	1,05
	UВЫХ ,В	0	0,85	1,52	1,91	2,41	3,51	4,57	6,07	8,14	8,36
K=100	UВХ ,В	0	0,007	0,014	0,073	0,084	0,094	0,1
	UВЫХ ,В	0	0,68	1,35	7,25	7,9	8,07	8,3

( для частотных характеристик ):

K=1	f, Гц	20	20·102	20·103	20·104	20·105	50·105	80·105
	UВХ ,В	4
	UВЫХ ,В	3,68	3,68	3,67	3,68	3,68	3,47	3,37
K=10	UВХ ,В	0,4
	UВЫХ ,В	4,121	4,12	4,121	4,121	4,05	3,78	3,4
K=100	UВХ ,В	0,04
	UВЫХ ,В	4,7	4,7	4,69	4,52	4	3,75	3,55

Вывод:

1.( для амплитудных характеристик ) На выходной характеристике при приближении выходного сигнала к U_ВЫХ.max коэффициент усиления дифференциального сигнала - К_ИД уменьшается, что обусловлено свойствами ОУ ( |U_ВЫХ.max|<Е_П )

2. ( для частотных характеристик ) U_ВЫХ прямо пропорционально К_ИД= -U_ВЫХ/ U_ВХ=-R_ос/R₁. Однако это соотношение выполняется в области низких частот. Т.к. в области более высоких частот коэффициент усиления зависит от частоты:

К(f)=K₀/(1+j(f/f_в))

В следствии этого на графике наблюдается «завал».

Графики зависимости U_ВЫХ(U_ВХ):

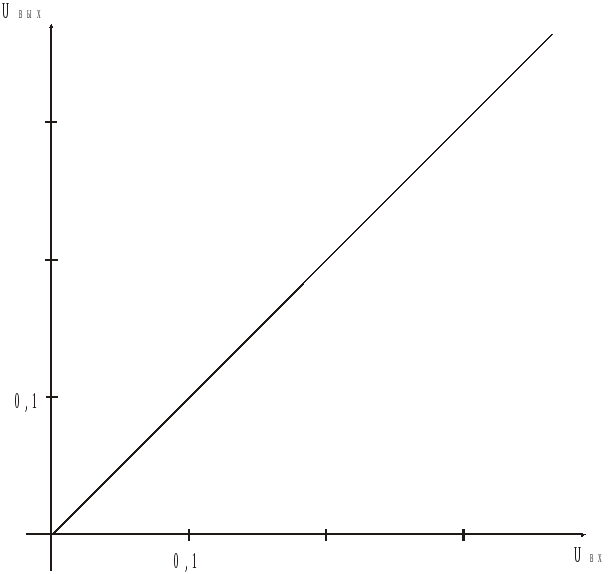

( для К=1 )

( для К=10 )

( для К=100 )

График зависимости U_ВЫХ(f)
