91

відпускаючи кнопку ІМПУЛЬС ОДИНОЧНИЙ спостерігайте по вольтметру за станом виходів тригера. Результати спостережень занести в останні два рядка табл. 10.3.

Дослідження роботи D-тригера в динамічному режимі

Виконайте з'єднання на стенді аналогічні попередньому пункту за винятком :

вхід С тригера (гніздо ВХІД 3) підключити до виходу генератора (частота назначається викладачем). За допомогою тумблерів РІВЕНЬ ЛОГІЧНИЙ подати рівні логічної «1» на входи R і S тригера.

Вхід осцилографа спочатку підключити до гнізда ВХІД 3 (вхід D тригера) і замалювати часову діаграму, а потім підключити на вихід тригера до гнізда ВИХІД 3 і також замалювати часову діаграму в тому ж масштабі.

Зміст лабораторної роботи і підготовка до захисту

Звіт з лабораторної роботи повинен містити таблиці істинності для кожного тригера, сумісні часові діаграми вхідних, і вихідних сигналів тригерів, висновки і зауваження по виконаній роботі.

Запитання

1.Напишіть таблицю істинності для елемента 2І-НІ, на яких зібраний RS-тригер.

2.Пояснити роботу RS-тригера виконаного на ТТЛ по принциповій схемі.

3.Намалюйте схему RS-тригера на елементах 2АБО-НІ і

зазначте відмінність у функціонуванні

цього RS-тригера від

досліджуваного.



4.Чи може JK-тригер К155ТВ1 працювати як RS-тригер?

5.Чи може JK-тригер К155ТВ1 працювати як D-тригер?

6.Намалюйте часову діаграму роботи JK-тригера при з'єднанні виводів J, К,С разом і подачі на них послідовності імпульсів.

7.Намалюйте часову діаграму роботи D-тригера при з'єднанні виводів Q, D разом і подачі на вхід С послідовності імпульсів.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

92

8.У чому полягає «забороненість» комбінації сигналів на входах R, S У RS і D-тригерів?

9.Пояснити роботу генератора одиночних імпульсів, встановленого

встенді.

10.Як за допомогою JK-тригера розділити частоту проходження прямокутних імпульсів на два?

11.Як за допомогою D-тригера записати і зберігати багато розрядний двійковий код?

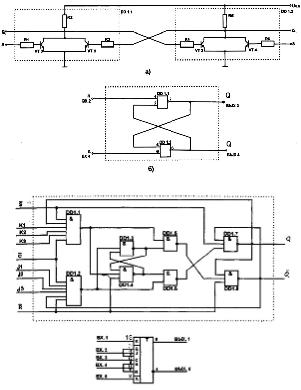

Рисунок 10.1 – Принципова схема RS – тригера

Рисунок 10.2 – Принципова схема JK – тригера

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

93

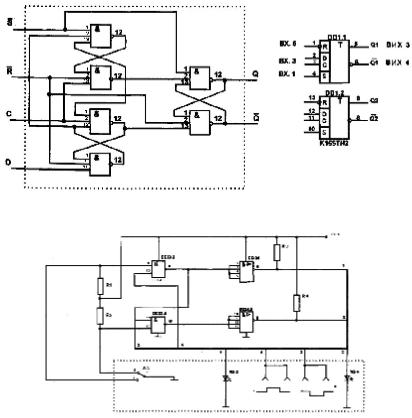

Рисунок 10.3 – Структурна схема одного каналу D – тригера на основі К155ТМ2

Рисунок 10.4 – Принципова схема генератора одиночних імпульсів

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

94

ПЕРЕЛІК ПОСИЛАНЬ

1.Прянишников В.А. Электроника. Курс лекций./В.А. Прянишников – Санкт-Петербург: “Корона-принт” , 2000г.

2.Руденко В.С. Промислова електроніка./В.С. Руденко,

В.Я Ромашков., В.В Трифанюк. – Київ: Либідь, 1993 р.

3.Забродин Ю.С. Промышленная электроника./ Ю.С. Забродин

М.:Высш..шк.,1982

4.Будіщев М.С. Електротехніка, електроніка та мікропроцесорна техніка./ М.С. Будіщев. – Львів: Афіша,2001 р.

5.Колонтаєвський Ю.П. Промислова електроніка та мікросхемо техніка/ Ю.П. Колонтаєвський, А.Г. Сосков. – Київ:Каравела, 2003 р.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com
