5 Автоматизація схемотехнічного проектування
5.1 Постановка задачі
У цьому розділі автоматизоване схемотехнічне проектування (АСхП) розуміється як моделювання електричних процесів в електронних пристроях, які традиційно зображуються у виді принципових електричних схем, тобто з'єднань умовних позначок діодів, транзисторів, резисторів і т.д.
Схемотехнічне моделювання (СхМ) електричних процесів враховує на відміну від ідеалізованого моделювання інформаційних процесів реальні фізичні обмеження в електричних процесах — так звані закони збереження. Такими обмеженнями є перший і другий закони Кирхгофа. Вони випливають із законів збереження заряду і роботи і називаються законами електричної рівноваги.
Необхідність виконання цих законів у кожній розрахунковій точці вимагає рішення відповідних рівнянь електричної рівноваги, що складає найбільш істотну відмінність СхМ від функціонального, логічного й іншого видів інформаційного моделювання, що не вимагає рішення рівнянь рівноваги.
У зв'язку з цим у математичну модель електронного пристрою при CxМ входять не тільки моделі окремих елементів і рівняння їхнього зв'язку, як в інформаційному моделюванні, але і рівняння електричної рівноваги, що складаються на основі законів Кирхгофа і названі топологічними рівняннями. Рівняння окремих елементів схеми називаються компонентними. Таким чином, математична модель для СхМ у загальному випадку складається з двох підсистем рівнянь — компонентної і топологічної.
Більш високий ступінь точності опису електронних схем при СхМ дозволяє одержати більш точні дані про процеси в схемах у порівнянні з моделюванням на інформаційному рівні, наприклад, функціональному. Платою за це служить збільшення часу моделювання через необхідність рішення рівнянь рівноваги.
В основі математичного моделювання лежать математичні моделі і методи моделювання.
Математичною моделлю електронного кола (елемента кола) називається система математичних співвідношень, що відображає певні властивості цього кола (елемента кола) з заданою точністю при заданих умовах.
Математичні методи моделювання - це в основному методи формування рівнянь електронних кіл, способи представлення й упорядкування рівнянь в ПК і чисельні методи рішення цих рівнянь.
Ці методи і моделі використовуються у відповідних програмах схемотехнічного моделювання.
5.2 Математичні моделі елементів електронних пристроїв
Математичні моделі елементів електронних пристроїв зобража-ються в вигляді еквівалентних електричних схем. Прикладом таких моделей можуть бути еквівалентні електричні схеми моделі напівпровідникового діода та моделі Еберса-Мола біполярного транзистора.
Модель діода, яка зображена на рис.5.1, є універсальною нелінійною моделлю, що описує електричні процеси в статичному та динамічному режимах в прямому і зворотному напрямках роботи, за винятком області пробою p-n переходу. Ця ММ придатна як для великих сигналів, так і для рисих в області низьких і середніх частот.
а) б)
Рисунок 5.1 – Графічне зображення а) та еквівалентна схема б) діода,
де Iд, Uд – струм і напруга діода; RБ
ІП, Uп – струм і напруга через p-n перехід;
C,– сумарна ємність (дифузійна та бар'єрна ємності) p-n переходу, що враховує накопичування зарядів в p-n переході;
Rр– опір розтікання p-n переходу;
RБ – об’ємний опір бази діода;
До нинішнього часу розроблена велика кількість моделей біполярного транзистора. Найбільше розповсюдження одержала модель Еберса-Мола.
На рис. 5.2 зображену модель Еберса-Мола n-p-n транзистора,
де Iе , Iк – струми емітера та колектора;
Iдк , Iде – струми, інжектовані через переходи;
N, І – нормальний та інверсний коефіцієнти підсилення по струму в схемі із спільною базою;
Uе , Uк – напруга на емітерному та колекторному переходах;
Сед , Cеб, Скд, Cкб – ємності дифузійні та бар'єрні емітерного та колекторного переходів;
Rб, Rк, Rе – об’ємні опори базової, колекторної та емітерної областей;
Rре, Rрк – опори розтікання переходів.
а) б)

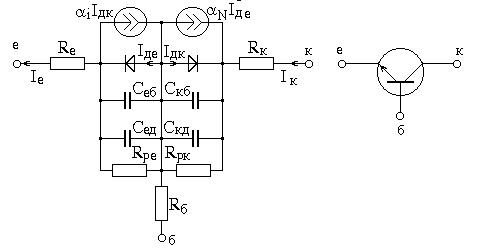

Рисунок 5.2 - Еквівалентна схема моделі Еберса-Мола для n- p-n транзистора (а) та його графічне зображення (б)
Більш детально математичні моделі цих та інших елементів електронних пристроїв описані в додатку А.
