12.Зберегти креслення як шаблон:

Зберігаємо креслення з розширенням .dwt. Для цього у списку Save as type (Файлы типа) вікна Save Drawing As (Сохранение чертежа), яке викликається командою Save (Сохранить), обираємо елемент AutoCAD Drawing Template File (*.dwt).

Рис. 5. Збереження шаблону креслення

Закриваємо вікно Save Drawing As (Сохранение чертежа) натисканням кнопки Save (Сохранить), AUTOCAD автоматично зберігає нове креслення у папці Template, де зберігаються інші шаблони (рис. 5). Після закриття вікна

Save Drawing As (Сохранение чертежа) з'являється вікно Template Description (Описание шаблона), в якому можна ввести опис шаблону креслення (рис. 6).

11

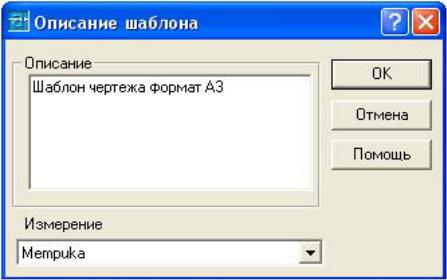

Рис. 6. Опис шаблону

13.1.Уважно проаналізувавши отримане відповідно до номера варіанта креслення - завдання, вибрати систему координат користувача за допомогою команди UCS (ПСК), перенісши її початок у зручну для розрахунків і побудов точку майбутнього креслення:

Command: UCS

Команда: ПСК

Current ucs name: *WORLD*

Текущая пск: *МИРОВАЯ* Enter an option

[New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]

<World>:

Введите опцию ...

13.2.Розрахувати координати характерних точок креслення щодо обраної точки початку координат з урахуванням знака.

Використовуючи команди створення простих примітивів: LINE (див. л.р. № 1), ARC, CIRCLE виконати креслення плоского контуру в тонких лініях.

12

Command: CIRCLE

Команда: Окружность

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:

Центр окружности или [ЗТ/2Т/ККР (кас кас радиус)]: Specify radius of circle or [Diameter]: D

Радиус окружности или [Диаметр]: Д Specify diameter of circle:

Диаметр окружности:

Command: ARC (Дуга)

Specify start point of arc or [Center]:

Начальная точка дуги или [Центр]: Specify second point of arc or [CEnter/ENd]:

Вторая точка дуги или [Центр/Конец] Specify end point of arc:

Конечная точка дуги:

13.3. Редагування деяких елементів креслення командами: TRIM (Обрежь), CHAMFER (Фаска), FILLET (Сопряжение)

Command: TRIM (Обрежь)

Current settings: Projection=UCS Edge=Extend Select cutting edges...

Укажите режущие кромки...

Select objects:

Укажите объекты:

Select object to trim or shift-select to extend or [Project/Edge/Undo]:

Выберите фрагменты, которые нужно обрезать или Shift+Выберите фрагменты, которые нужно продлить.

13

Command: CHAMFER (Фаска)

(TRIM mode) Current chamfer Distl = 10 Dist2 = 10

Режим TRIM. Текущие катеты фаски: Distl = 10 Dist2 = 10 Select first line or [Polyline/Distance/Angle/Trim/Method]: D

Укажите первый отрезок или ...: Д Specify first chamfer distance <10.0000>:

Задайте длину первого катета:

Specify second chamfer distance <10.0000>:

Задайте длину второго катета:

Select first line or [Polyline/Distance/Angle/Trim/Method]:

Укажите первый отрезок или ...: Select second line:

Укажите второй отрезок:

Command: FILLET (Сопряжение)

Current settings: Mode = TRIM, Radius = 5.0000

Текущие установки: режим TRIM, радиус 5.0000 Select first object or [Polyline/Radius/Trim]: R

Укажите первый объект или ... : Specify fillet radius <10.0000>:

Задайте радиус сопряжения :

Select first object or [Polyline/Radius/Trim]:

Укажите первый объект или ... : Select second object:

Укажите второй объект:

14

Контрольні питання

1.Що таке “графічний примітив”?

2.У якому підменю екранного меню знаходяться команди: а) креслення графічних примітивів, б) настроювань?

3.Яка опція команди ZOOM дозволяє вивести на екран: а) усе креслення, б) збільшену частину креслення?

4.Якими засобами можна задати точку на кресленні?

5.В чому полягає відмінність команд LINE і TRACE?

6.Яким чином можна накреслити пряму заданої товщини?

7.Які команди дозволяють виправити помилково виконані побудови?

8.Яким чином в команді ERASE можна задати об'єкти, які підлягають вилученню?

9.Який засіб завдання точки на кресленні доцільно використовувати, якщо не застосовувати систему координат користувача і залишити початок координат «за умовчанням»?

10.У якому напрямку будується дуга при вказівці її початкової, (другої) і кінцевої точок?

11.Які команди використовуються для побудови дотичних до кола?

12.Як можна відновити вилучений об'єкт?

13.Які команди використовуються для виконання написів на кресленнях?

14.Чим різняться команди TEXT і DTEXT?

15.Як створити новий стиль шрифту? Як задати необхідний тип шрифту?

15

Рис. 7. Креслення-прототип

16

Лабораторна робота № 2

Тема: Наведення контуру лінією видимого контуру, нанесення

розмірів, штрихування.

Ціль роботи: Засвоїти команди: PLINE, BHATCH, DIMLINEAR, DIMALIGNED, DIMCONTINUE, DIMBASELINE, DIMRADIUS, DIMDIAMETER.

1. Побудова лінії видимого контуру:

Command: PLINE (Плиния) Specify start point:

Начальная точка: Current line-width is 0.0000

Specify next point or [Arc/Close/Halfwdth/Length/Undo/Width]: W

Текущая ширина полилинии равна 0.0000 Следующая точка или [Дуга/Замкнуть/Полуширина/длИна/Отменить/Ширина]: Ш Specify starting width <0.0000>: 0.7

Начальная ширина <0.0000>: Specify ending width <0.7000>: 0.7

Конечная ширина <0.0000>:

Specify next point or [Arc/Close/Halfwdth/Length/Undo/Width]: А

(опція Arc обирається для наведення дугового сегменту полілінії)

Specify endpoint of arc or [Angle/CEnter/CLose/Direction/ Halfwidth/Line/Rаdius/Second pt/Undo/Width]:

Конечная точка дуги или [Угол/Центр/Замкнуть/Направление/ Полуширина/Линейный/Радиус/Вторая/Отменить/Ширина]:

(обираються опції CEnter, Rаdius, Second pt, для визначення дуги або опція Line для наведення прямолінійних сегментів полілінії)

2. Нанесення розмірів – лінійні розміри (горизонтальний, вертикальний, паралельний відстані, що вимірюється), радіус, діаметр, кутовий розмір.

17

Керувати відображенням розмірних і виносних ліній, а також масштабом і форматом розмірного тексту дозволяє набір з 70 розмірних змінних. Існує два способи керування розмірними змінними: використання вікна Dimensional Style Manager (Менеджер стилей размеров) та введення імені змінної в командному рядку. Викликати вікно Dimensional Style Manager (Менеджер стилей размеров) можна задавши з клавіатури команди DIMSTYLE (РзмСтиль), покажчиком миші з випадаючого маню Format (Формат) вибрати пункт Dimension Style (Стиль размерности)

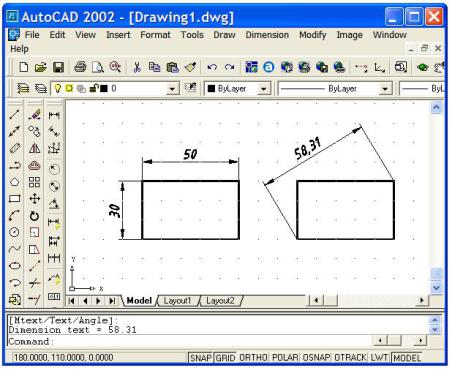

Command: DIMLINEAR (РЗМЛИНЕЙНЫЙ) Command: DIMALIGNED (РЗМПАРАЛ)

Specify first extension line origin or <select object>:

Начало первой выносной линии или <выбрать объект >: Specify second extension line origin:

Начало второй выносной линии:

Specify dimension line location or [Mtext/Text/Angle/ Horizontal/Vertical/Rotated]:

Положение размерной линии или [Мтекст/Текст/Угол/ Горизонтальный/Вертикальный/Повернутый]:

18

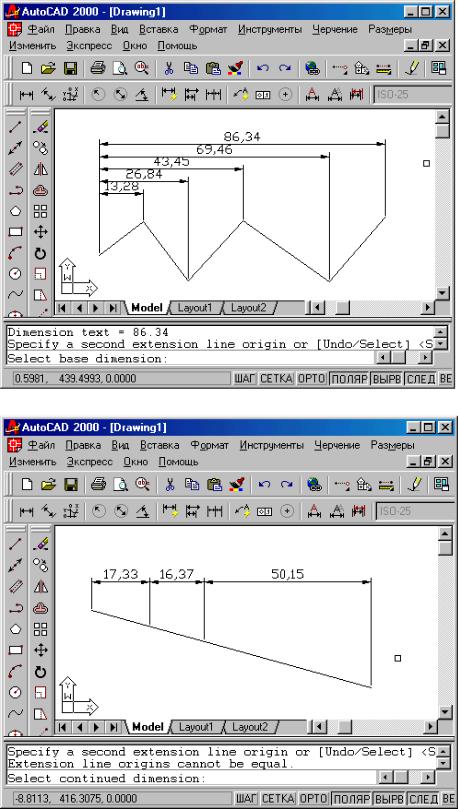

Command: DIMBASELINE (РЗМБАЗОВЫЙ) Command: DIMCONTINUE (РЗМЦЕПЬ)

Specify а second extension line origin or [Undo/Select] <Select>:

Начало второй выносной линии или [Отменить/Выбрать] <Выбр. >:

19

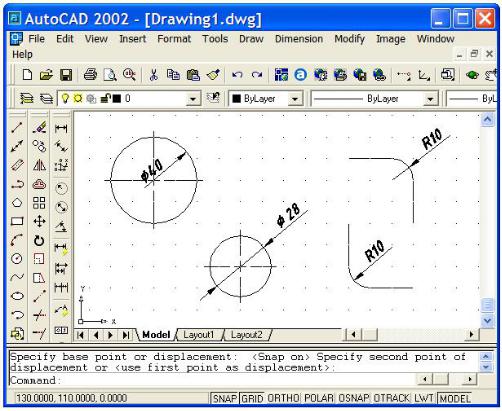

Command: DIMRADIUS (РЗМРАДИУС) DIMDIAMETER (РЗМДИАМЕТР)

Select arc or circle:

Выберите дугу или круг:

(помічати треба ту частину кола з боку якої буде розміщений розмірний текст)

Specify dimension line location or [Mtext/Text/Angle]:

Положение размерной линии или [Мтекст/Текст/Угол]:

(за допомогою опції Text можна змінити зміст розмірного тексту) Точка вказівки місцеположення розмірній лінії визначає, де і як буде

розташований розмір, усередині або зовні.

20
