2.2 Астрономическая система координат.
Началом координат в астрономической системе координат служит:
- плоскость, перпендикулярная к оси вращения Земли;
- плоскость начального астрономического меридиана, проведенная через отвесную линию в начальной точке (центр Гринвичской обсерватории) и параллельная оси вращения Земли.
Астрономические координаты – это компоненты направления отвесной линии в данной точке пространства относительно плоскости, перпендикулярной к оси вращения Земли, и плоскости начального астрономического меридиана.
- широта
λ - долгота
Нg ортометрическая висота.
Координаты и λ- определяются по астрономическим наблюдениям (геодезическая астрономия), Нg – нивелировкой

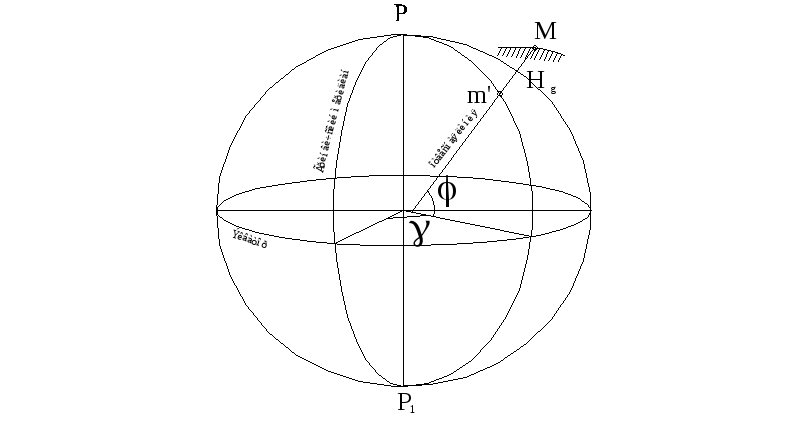

Рисунок 2.2 – Астрономическая система координат
.
Астрономическая широта (j) – угол, образованный отвесной линей в данной точке и плоскостью, перпендикулярной к оси вращения Земли.
Астрономическая долгота (λ) – двугранный угол между плоскостями астрономического меридиана данной точки и начального астрономического меридиана.
Ортометрическая высота (Нg) – высота точки над поверхности геоида
2.3. Система прямоугольных пространственных координат.
Начало координат – в точке 0 (центр Земного эллипсоида)
X, Y – лежат в плоскости экватора
Z – вдоль полярной оси.
X – в плоскости начального геодезического меридиана
X перпендикулярно Y.
Рисунок 2.3 – Схема прямоугольных пространственных координат
Эта система применяется для определения взаимного положения внеземных объектов – искусственных спутников Земли, ракет и в ряде других случаев. Трехмерная геодезия позволяет выполнять обработку измерений без проектирования на уровненную поверхность.
2.4. Местная система прямоугольных координат.
В тех случаях, когда небольшой участок уровненной поверхности можно считать горизонтальной поверхностью ~ 20 х 20 км, может применяться местная система координат.
В местной условной системе координат начало, и направление осей может выбираться произвольно.
Например, в строительстве за ось абсциссе применяют направление одной из главных осей строящегося объекта.
Направление оси Х устанавливают вдоль меридиана данной точки и направляют на север.
Ось Y перпендикулярна оси Х

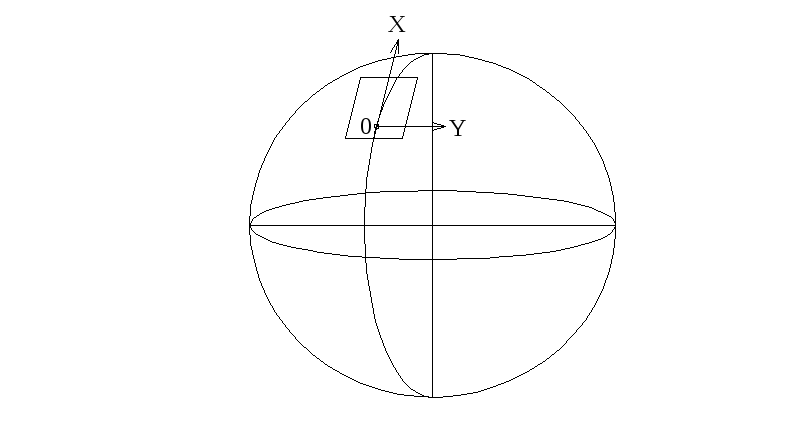

Рисунок 2.4 – Схема местной системы плоских прямоугольных координат
.
2.5. Система плоских прямоугольных координат Гаусса - Крюгера.
Одним из основных достоинств геодезических систем координат (геодезические и астрономические координаты) – возможность построения единой системы координат на всю поверхность земного эллипсоида.
Однако, применения этой системы для практических целей имеет ряд трудностей.
- взаимное положение определяется в угловых единицах, а расстояния на местности измеряются линейными величинами;
- значения угловых единиц (например, 1') соответствует разным линейным размерам, в зависимости от широты;
- очень трудоемкие вычисления даже при малых расстояниях между точками.
Поэтому предпочтительнее использовать и для построения топографических карт, и для обработки геодезических измерений систему плоских прямоугольных координат.
В этой системе вычисления выполняются по простым формулам аналитической геометрии. Но для этого необходимо точки с поверхности эллипсоида перенести на плоскость. Такое проектирование будет сопровождаться неизбежными искажениями, величина и характер будет зависеть от вида проекции.
У нас используется поперечно-цилиндрическая равноугольная проекция Гаусса - Крюгера (сокращение подобие фигур и углов, линии искажаются).
Поверхность эллипсоида делится на сферические двуугольники – зоны.
Каждая зона проектируется на внутреннюю поверхность цилиндра.

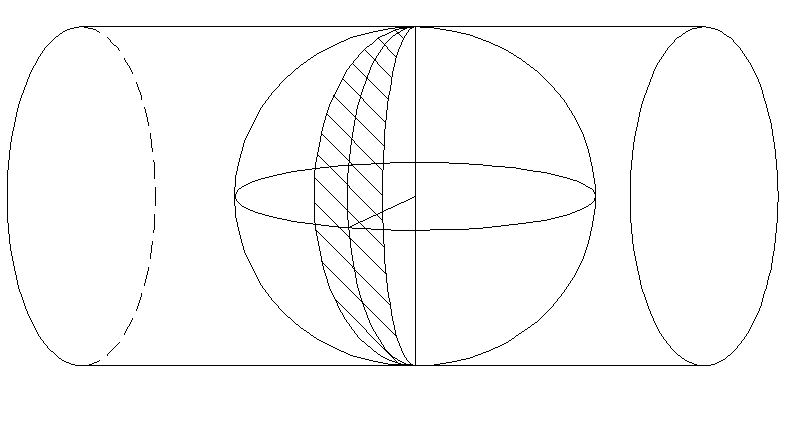

Рисунок 2.5 – Схема равноугольной поперечно-цилиндрической проекции
Y = y + 500 км. преобразованная ордината
Зоны 60 или 30
В каждой зоне задается своя система координат. Для того, чтобы ординаты точек были больше 0 осевому меридиану условно присваивают y = 500 000 м.
Перед ординатой пишут № зоны. Такие ординаты называют преобразованными.
Масштаб измерения m
