Размерные характеристики деталей шлицевого соединения
Наименование размера
|
Номинальный размер, мм
|
Поле допуска
|
Допуск размера Т, мм
|
Предельные отклонения, мм |
Предельные размеры, мм | ||
верхнее ES (es) |
нижнее EI (ei) |
max |
min | ||||
1.Центрирующие элементы: Внутренний диаметр отверстия Внутренний диаметр вата Ширина впадин отверстия Толщина шлицев вала |
46
46
9
9 |
H7
f8
D9
h9 |
0,025
0,039
0,036
0,036 |
+0,025
-0,025
+0,076
0 |
0
-0,064
+0,040
+0,036 |
46,025
45,975
9,076
9,000 |
46,000
45,936
9,040
8,964 |
2.Нецентрирую-щие элементы: Наружный диаметр отверстия Наружный диаметр вала |
54
54 |
H12
a11 |
0,300
0,190 |
+0,300
-0,340 |
0
-0,530 |
54,300
53,660 |
54,000
53,470 |
Пример.
5.1. Центрирование по внутреннему диаметру d = 46 мм.
5.2. Предельные отклонения определяем, используя приложения 2 – 4, чертим схемы полей допусков центрирующих элементов заданного соединения для размеров Ø46H7/f8; 9D9/h9 (рисунок 10).
5.3. Определяем предельные размеры. Заполняем форму 5.1.

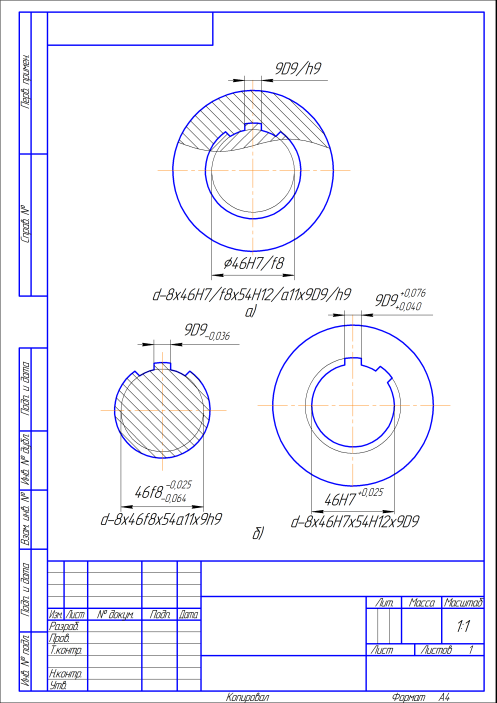

5.4. Чертим эскизы шлицевого соединения и его деталей, указываем их условные обозначения (рисунок 11).
Рисунок 11 – Обозначение полей допусков и посадок шлицевого соединения а) на сборочном; б) на рабочих чертежах
Задание 6 расчет допусков размеров, входящих в заданную размерную цепь Исходные данные
Чертеж узла с указанием замыкающего звена. Номинальный размер и предельные отклонения замыкающего звена.
Содержание задания
Выполнить размерный анализ цепи с заданным замыкающим звеном.
Проверить правильность составления заданной размерной цепи.
Установить единицы допуска составляющих звеньев, допуски которых требуется определить.
Определить допуск замыкающего звена.
Определить средний коэффициент точности заданной размерной цепи.
Установить квалитет, по которому следует назначать допуски на составляющие звенья.
По установленному квалитету назначить допуски и отклонения на составляющие звенья.
Сделать проверку правильности назначения предельных отклонений.
Если условия проверки не соблюдаются, рассчитать отклонения корректирующего звена и его допуск.
Проверить правильность назначения допусков на составляющие звенья размерной цепи.
Результаты расчетов занести в форму 6.1.
