Конструкції з дерева і пластмас
Лекція 4
Білик Артем Сергійович к.т.н., доцент кафедри
металевих, дерев'яних і пластмасових конструкцій
Основи розрахунку дерев’яних конструкцій
|
|
|
|
Розрахункові опори деревини |
табл. 6.3, 6.4 ДСТУ |
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
Вздовж волокон
f bm,d = f bc,0,d = f bcl ,0,d
f bt ,0,d - розтяг
- згин, стиск та зминання
f bv,0,d - зсув (сколювання)
Впоперек волокон
f bcl ,90,d = f bc,90,d - стиск та зминання по всій площі
f
f
f
b
cl ,90,d
b
t ,90,d
b
v,90,d
-зминання місцеве
-розтяг
-зсув (сколювання)
ks - коефіцієнт переходу від сосни до інших порід деревини: дуб – 1,3; акація – 1,5; липа – 0,8 ( вздовж волокон)
Напруження – уявна міра розподілу навантаження у перерізі
Напруження не можна виміряти
Розрахунок центрально-розтягнутих елементів
|
σ b |
= |
Nd |
≤ f |
t ,0,d |
|
|
||||
|
t ,0,d |
|
Anеt |
||
|
|
|
|
||
Nd |
- розрахункова гранична поздовжня сила |
||||
Anеt |
- площа поперечного перерізу |
||||
|
нетто |
|
|
|
|
ft ,0,d |
- розрахунковий опір деревини розтягу вздовж |
||||
|
волокон з урахуванням коефіцієнтів |
||||
Розрахунок центрально-стиснутих елементів постійного перерізу на міцність
σ bс,0,d = Nd £ fс,0,d
Anеt
на стійкість
σ bс,0,d |
= |
Nd |
£ fс,0,d ×ϕс |
|
|||
|
|
Ad |
|
UNBC, Prince George, BC Канада

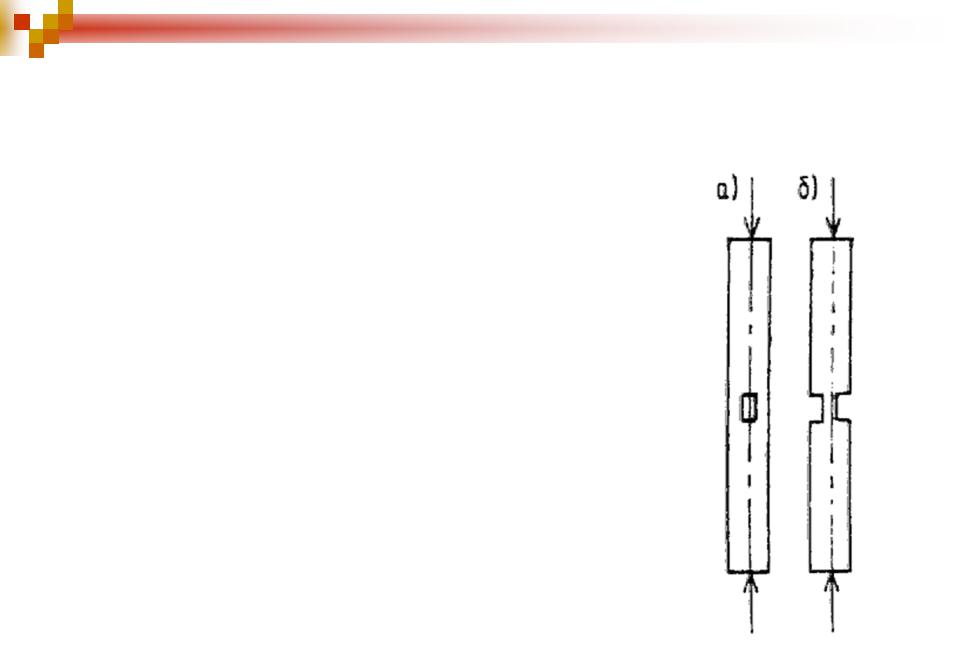

Ad - розрахункова площа поперечного перерізу
a) Ah ≤ 0, 25A → Ad = A
a) Ah > 0, 25A → Ad = 4 / 3Anet
б) Ad = Anet
