Металеві конструкції
Лекція 6
Білик Артем Сергійович к.т.н., доцент кафедри
металевих і дерев'яних конструкцій
Рівні ієрархії конструктивної форми та можливого архітектурного вираження
Будівельний
об’єм
← МАКРО
Функціональний об’єм
← МЕЗО
← МІКРО
Емпайр Стейт Білдінґ, 1931р. Висота 381 м. (448 м. з антеною)
У природних системах – несуча конструкція невід'ємна від функції і форми об’єкта
У штучних – функція зумовлює несучу конструкцію, яка існує окремо від неї у формі об’єкта
Конструктивні механізми сприйняття та заземлення силових дій несучими системами
Форма Адаптація до сил

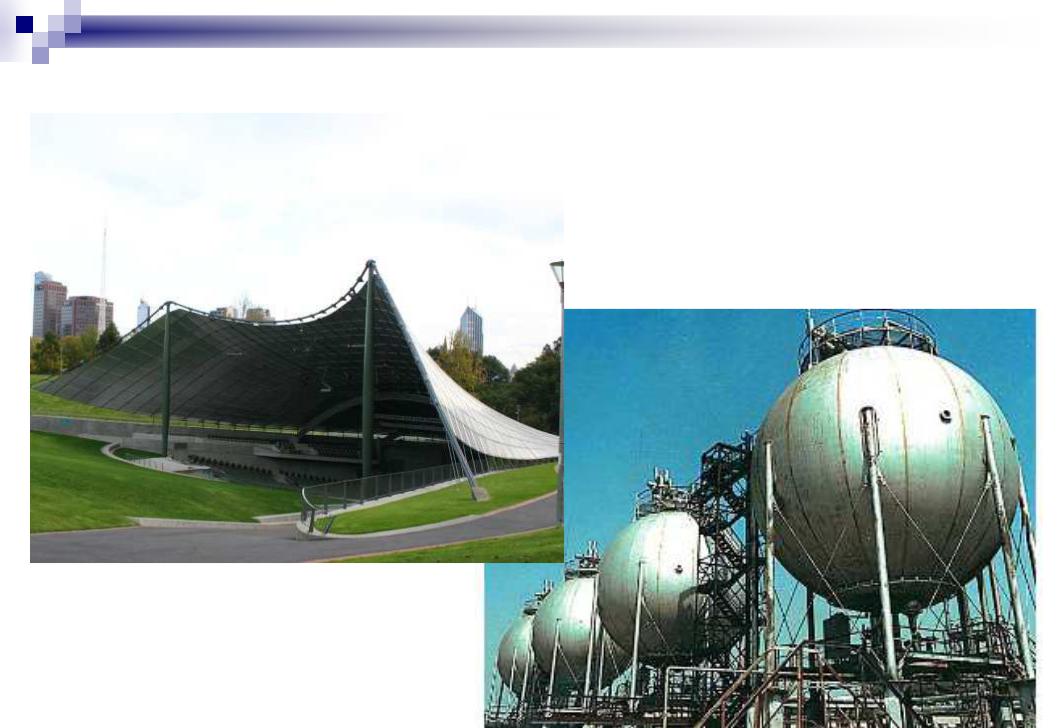

Музична сцена Sidney Myer Арх. Б.Паттен, 1958р.
Сферичні газґольдери
|
|
|
|
Поверхня |
Розсіювання сил |
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
Структурний купол США у Монреалі, 1967р. діаметр 76,2м висота 61м
Ґрадірня
|
|
|
|
Вектор |
Розклад сил всередині системи |
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|

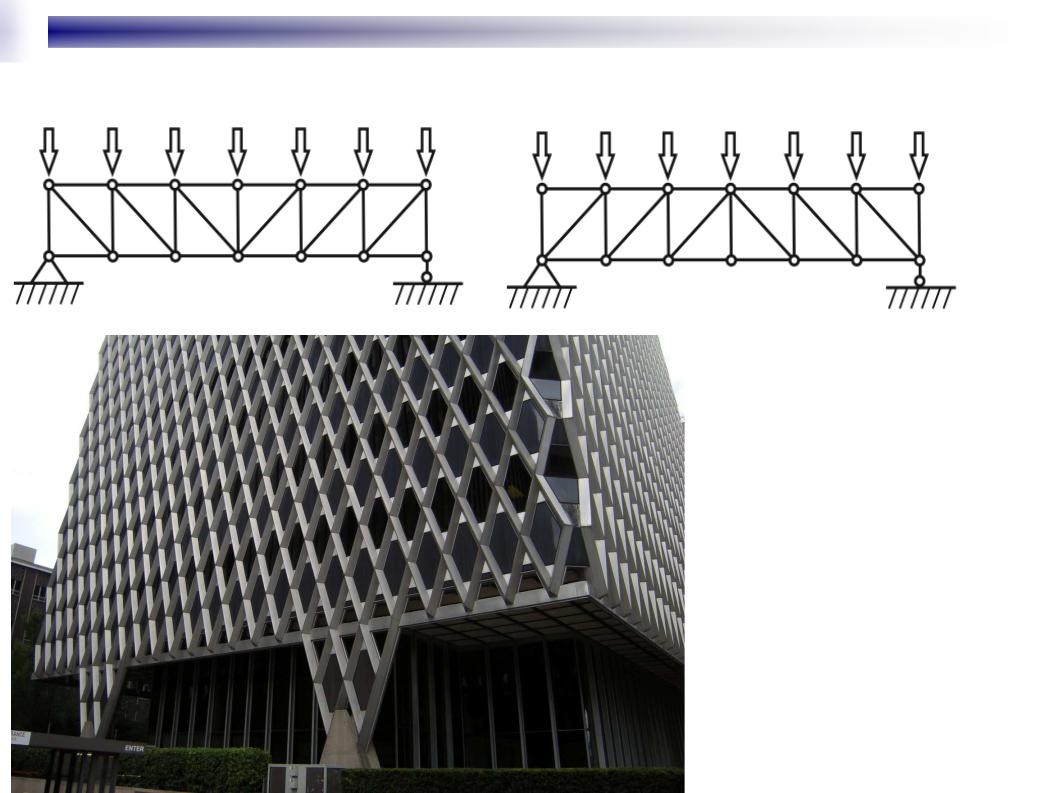

Структурна несуча оболонка фасада будівлі Об’єднання сталебудівельників у м. Пітсбург, США, 1964р.
|
|
|
|
Переріз |
Опір силам |
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
