Лекція 9

Лекція 9.

Стіни

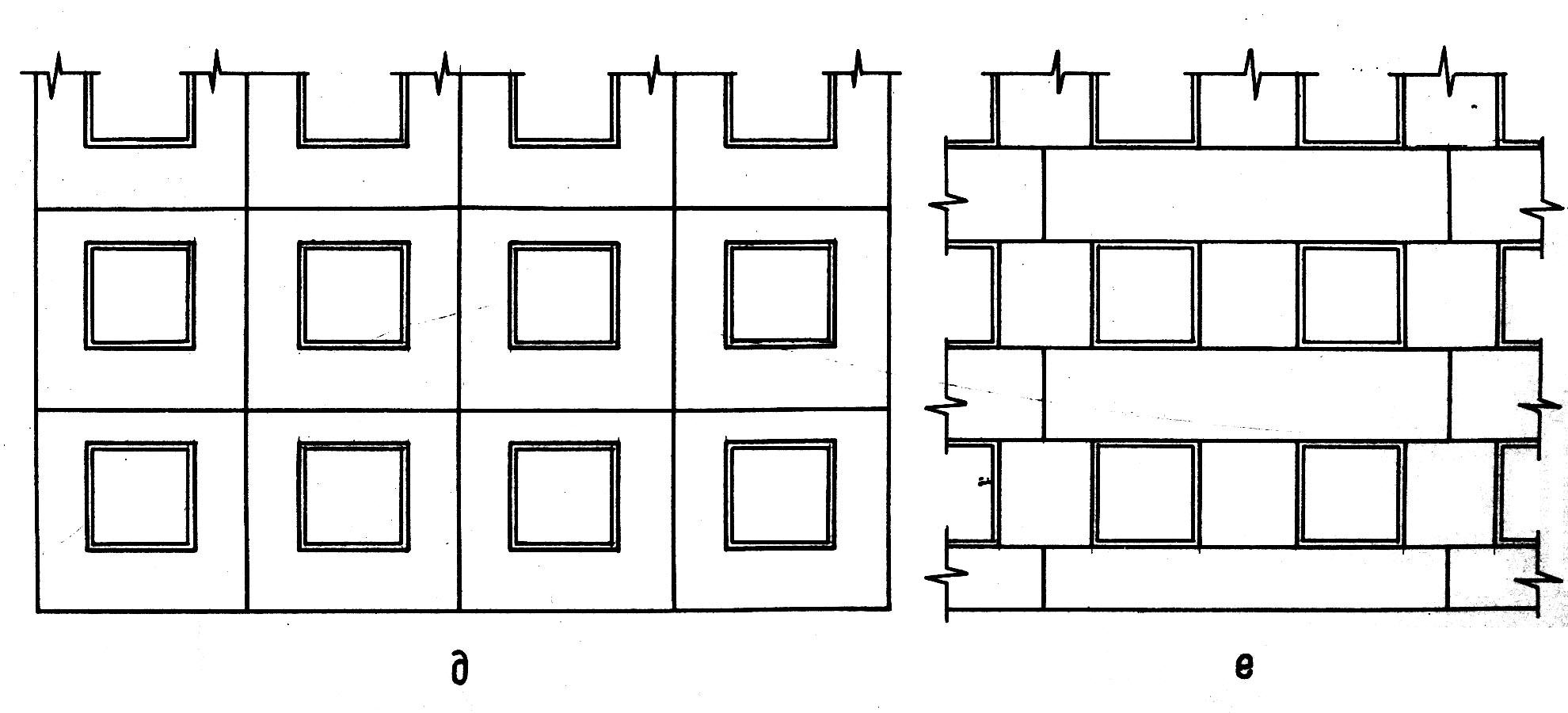

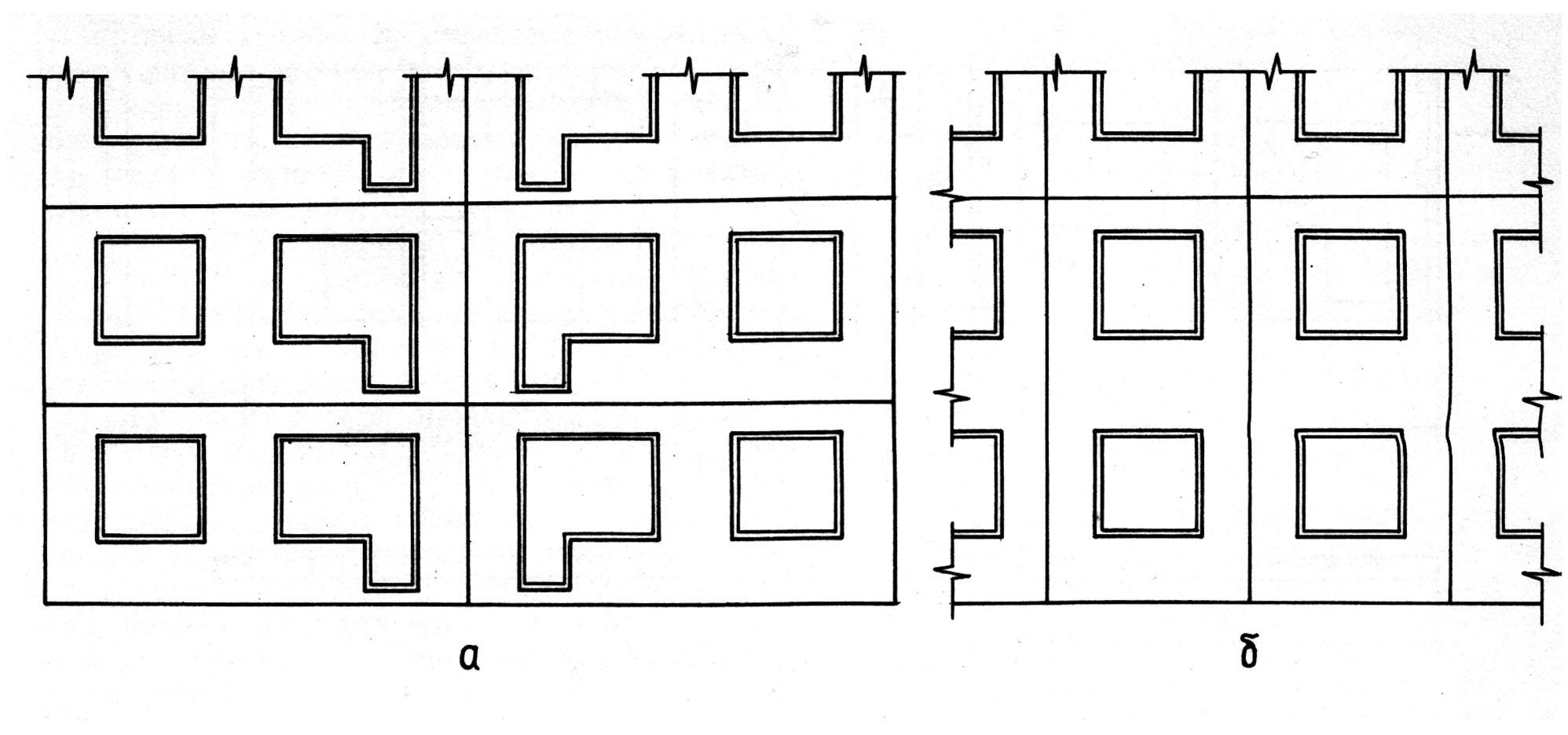

1. Схеми розрізки зовнішніх стін на крупні панелі

а - однорядна на дві кімнати за довжиною; б - однорядна на дві кімнати за висотою; в- однорядна на дві кімнати з перев’язкою швів; г -- однорядна з Ш – подібними панелями; д - однорядна на кімнату; е – дворядна (стрічкова)

2. Рядова легкобетонна одношарова панель зовнішньої стіни

а – опалубне креслення панелі; б – схема просторового арматурного каркасу панелі

3. Трьохшарова залізобетонна панель зовнішньої стіни

а – опалубне креслення під балконної панелі; б – схема просторового арматурного каркасу під балконної панелі

4. Типи зовнішніх панелей

А) Несуча глуха з важкого бетону з бетонними шпонками

1 – бетонна шпонка з склопластиковим стержнем; 2 – зовнішній захисний шар; 3 – утеплювач; 4 – внутрішній шар

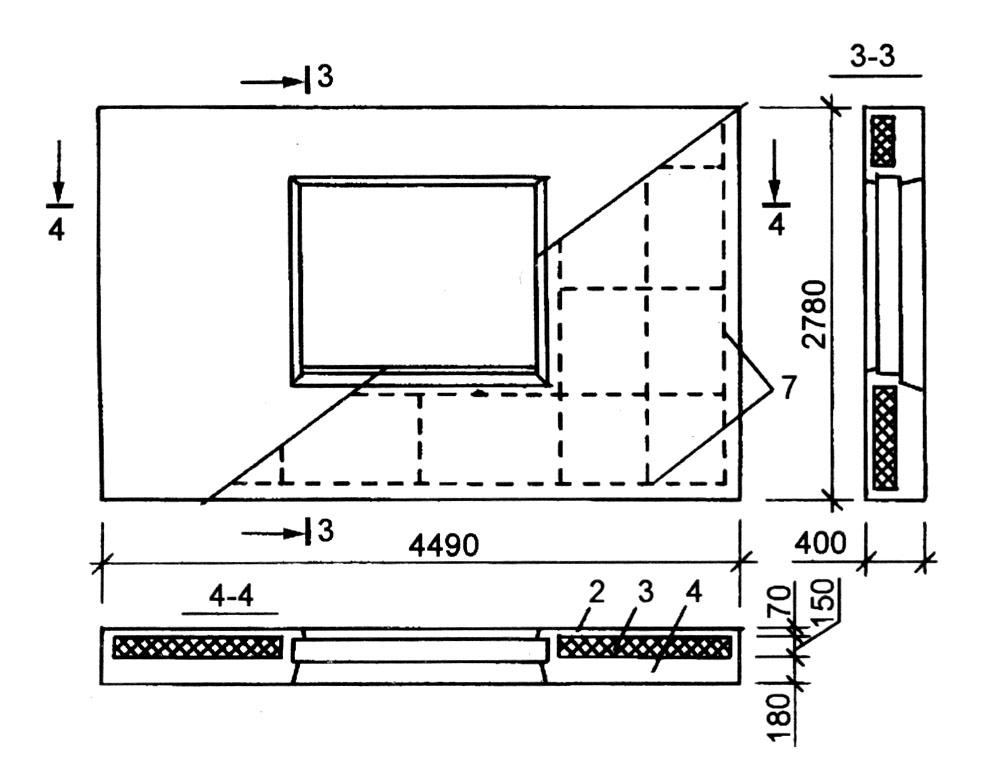

Б) Самонесуча з віконним прорізом з легкого бетону з жорсткими зв’язками

2 – зовнішній захисний шар; 3 – утеплювач; 4 – внутрішній шар; 7 – конструктивна арматура бетонних шарів панелі

В) Навісна з полістіролбетону з жорсткими зв’язками в усіх шарах

5 – полістіролбетон; 6 – полістирольний пінопласт або пінополіуретан; 8 – сталева сітка полістіролбетонних шарів

5. Залізобетонна панель внутрішньої стіни

а

а – опалубне креслення панелі; б – схема просторового арматурного каркасу внутрішнього шару панелі

5. Основні легкобетонні одношарові панелі та зовнішні стіни з них

а – порядкова зовнішня стіни товщиною 300 мм та менше ( з протидощовим бар’єром); б- порядкова зовнішня стіни товщиною більше 300 мм ( без протидощового бар’єру); в – розрізка зовнішньої стіни на двокрокові панелі ( з протидощовим бар’єром); г – двокрокова панель рядова( з протидощовим бар’єром); д - двокрокова під балконна панель; е - однокрокова панель рядова ( без протидощового бар’єру); ж - однокрокова під балконна панель; з – фрагмент конструктивної схеми стін біля лоджій

5. Основні залізобетонні панелі та стіни з них

а – порядкова зовнішня стіни з трьохшарових; б- порядкова внутрішня стіна; в – розрізка зовнішньої стіни на однокрокові трьохшарові панелі; г – трьохшарова рядова однокрокова панель зовнішньої стіни; д - трьохшарова двокрокова під балконна панель; е - трьохшарова торцева панель; ж – панель внутрішньої стіни; з – вентиляційна панель

5. Стики панелей одношарових легко бетонних стін

а- горизонтальний стик несучих панелей зовнішніх стін; б – вертикальний закритий стик панелей внутрішньої та зовнішньої стін

в – вертикальний кут зовнішніх стін; г – горизонтальний стик панелей не несучих (навісних) зовнішніх стін

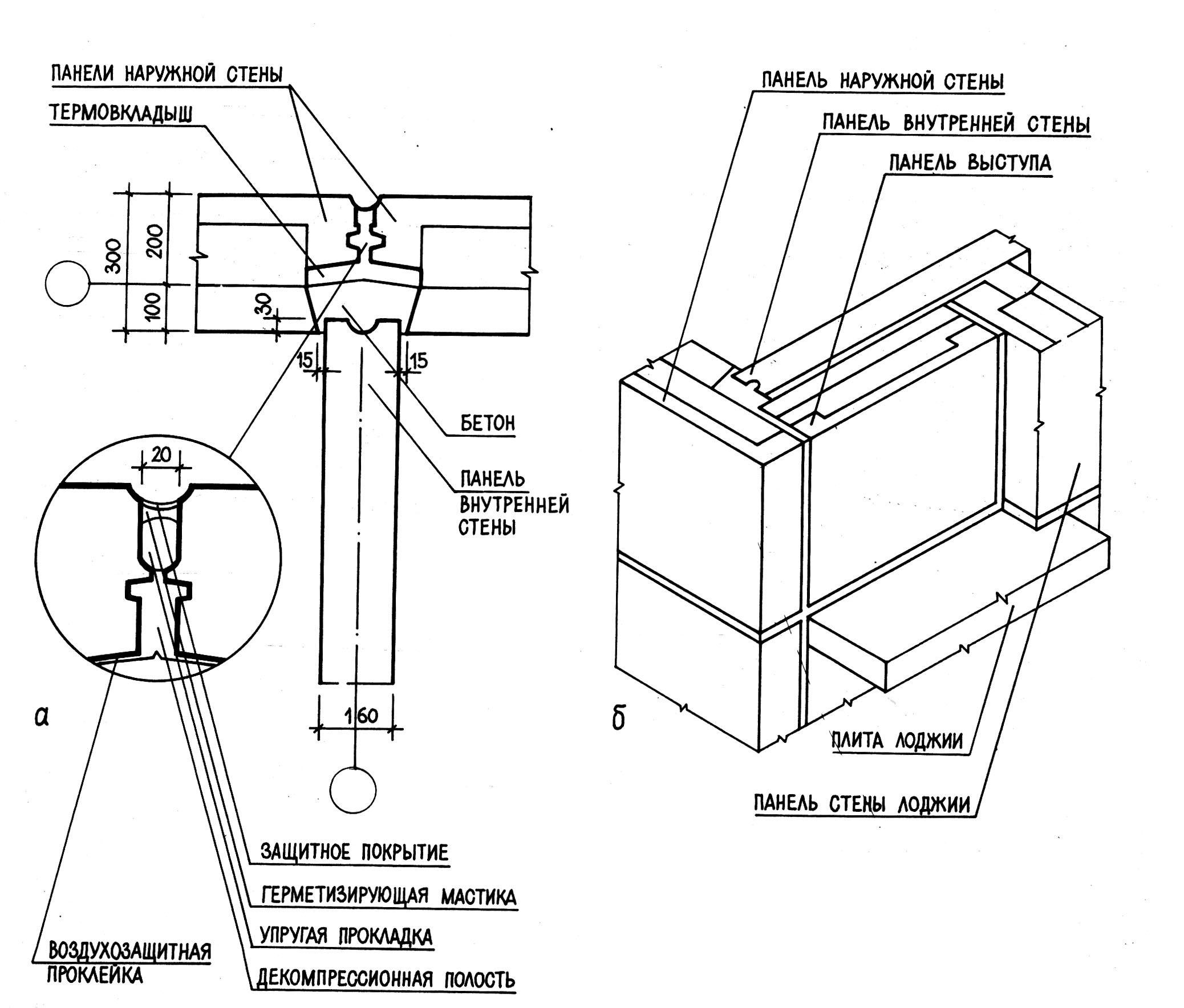

9. Стики трьохшарових залізобетонних панелей зовнішніх стін

а- вертикальний стик із декомпресійною порожниною; б – сполучення панелей виступу (ризаліту) біля лоджії

в – горизонтальний стик; г – кріплення панелі перекриття до зовнішньої стіни

10.Варіанти стиків панелей зовнішніх стін

а – горизонтальний стик панелей з легкого бетону товщиною більше 300 мм та з ніздрюватого бетону; б – відкритий вертикальний стик панелей

14. Зв’язки між зовнішніми та внутрішніми шарами трьохшарових панелей

а - д – гнучкі металеві; е – шпоночний бетонний армований сталевим каркасом; ж,з – гнучкі з склопластикових стержнів; и - шпоночний бетонний зі склопластикових стержнів

11. Гіпсобетонні перегородки

б- вузол дерев’яного каркасу панелі; в – примикання панелей перегородок до панелей перекриття

12. Гіпсокартонні перегородки

а – перегородка зі збірних панелей; б – збірні гіпсокартоні панелі для перегородок; в – верхній та нижній вузли кріплення перегородок

15. Вентильовані бетонні панелі

а- повнозбірна трьохшарова; б – панель, що монтується на будівельному майданчику;

1 – зовнішня захисна бетонна панель (екран); 2 – теплоізоляція; 3 – зв'язок ; 4 – система підвісок; 5 – повітряний прошарок; 6 – внутрішня бетонна панель

16. Основні форми бетонних панелей внутрішніх стін

а- глуха; б- з прямокутним дверним прорізом; в – Г-подібна; г – Т-подібна

17. Конструкція внутрішньої стінової панелі

1 – розрахункова арматура перемички над прорізом; 2 – конструктивна арматура; 3 – підйомна петля; 4 – петльовий арматурний випуск; 5 – рифлення бокових граней; 6 – закладна деталь

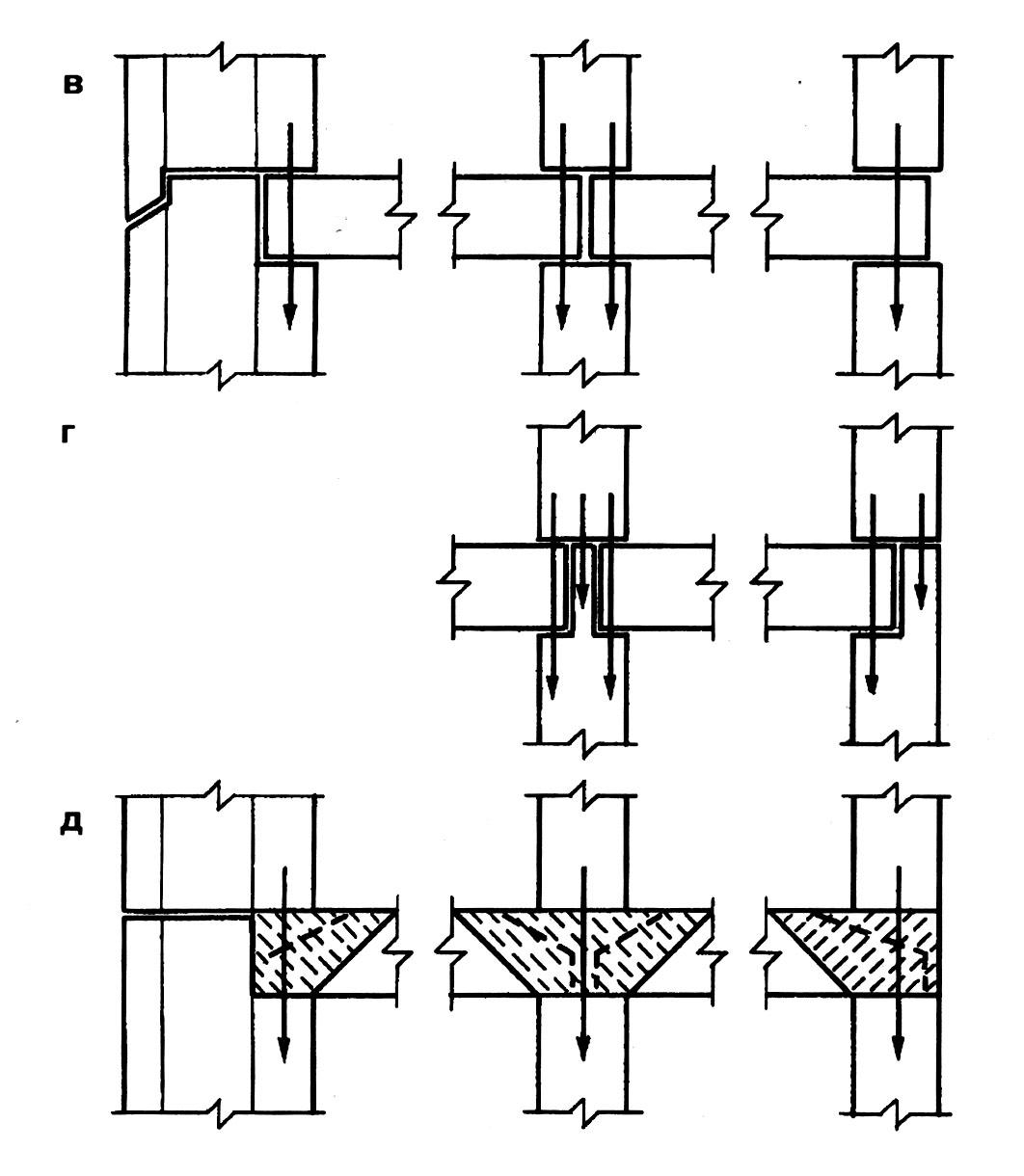

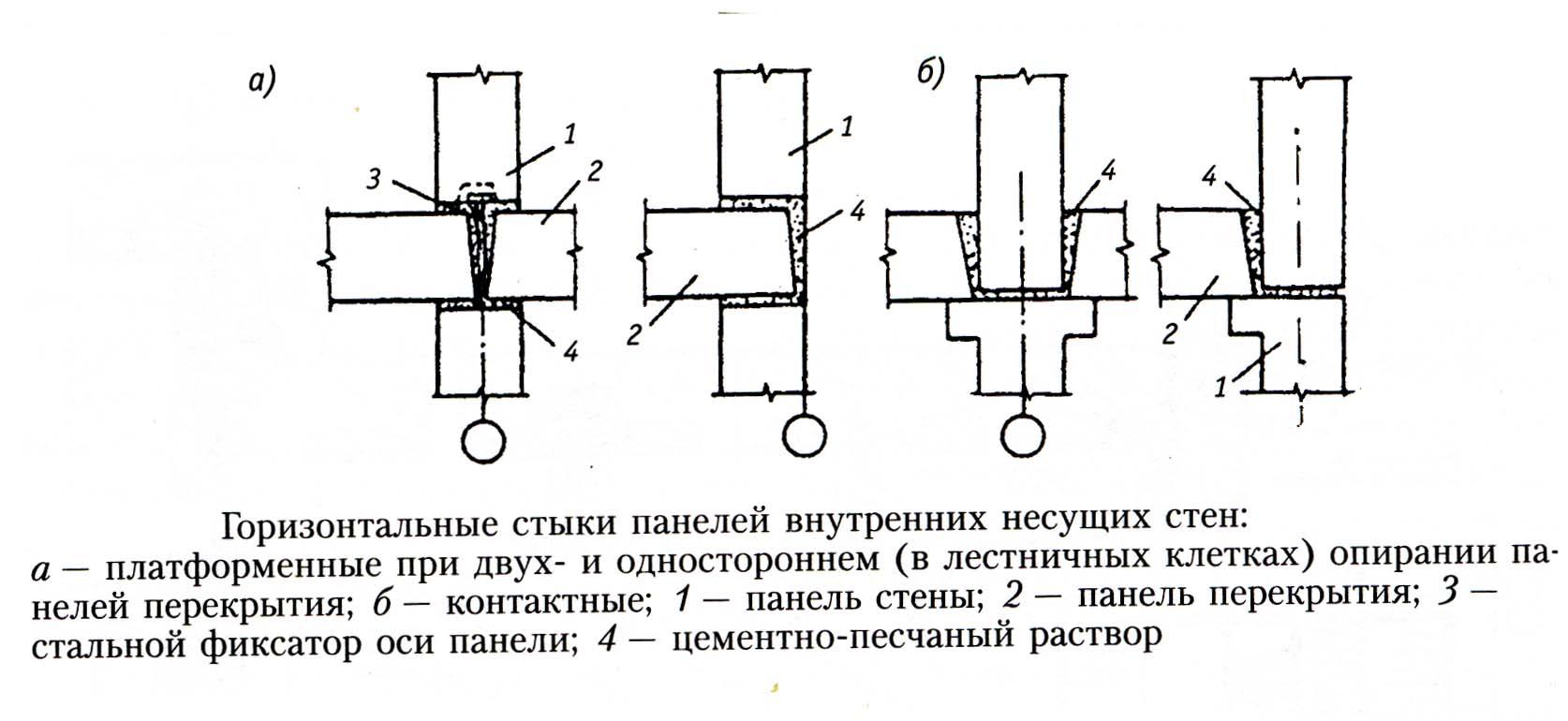

18 . Горизонтальні стики панелей несучих стін

а- контактні при спиранні плит перекриття через випуски; б - контактні при спиранні плит на консолі панелей

в – платформні; г – комбіновані; д – монолітні

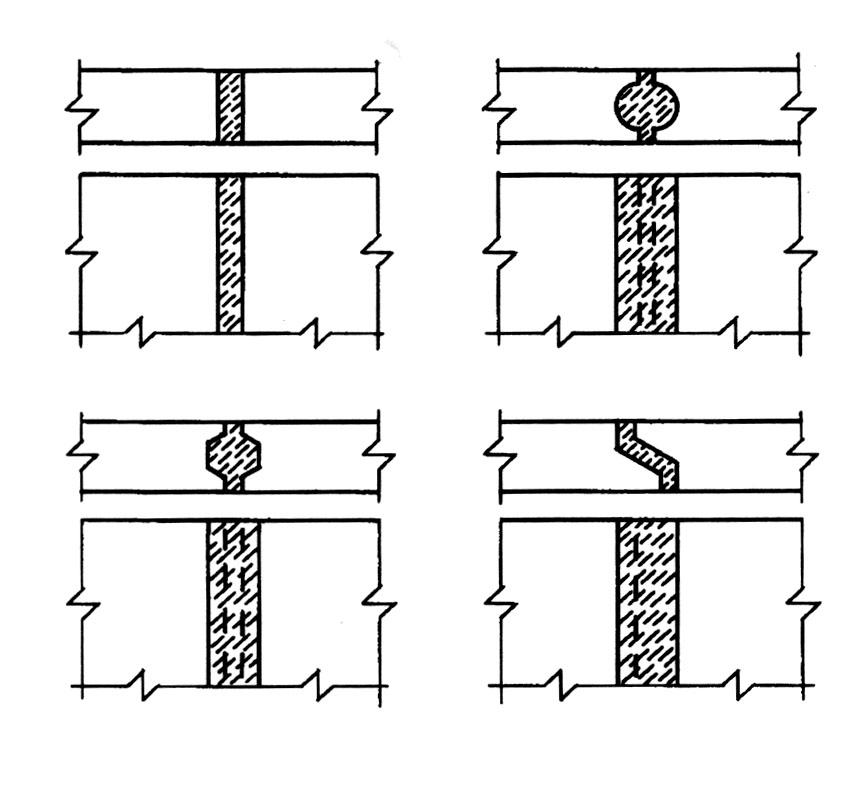

19. Вертикальні стики бетонних панелей

безшпоночні

шпоночні

бетонні

залізобетонні

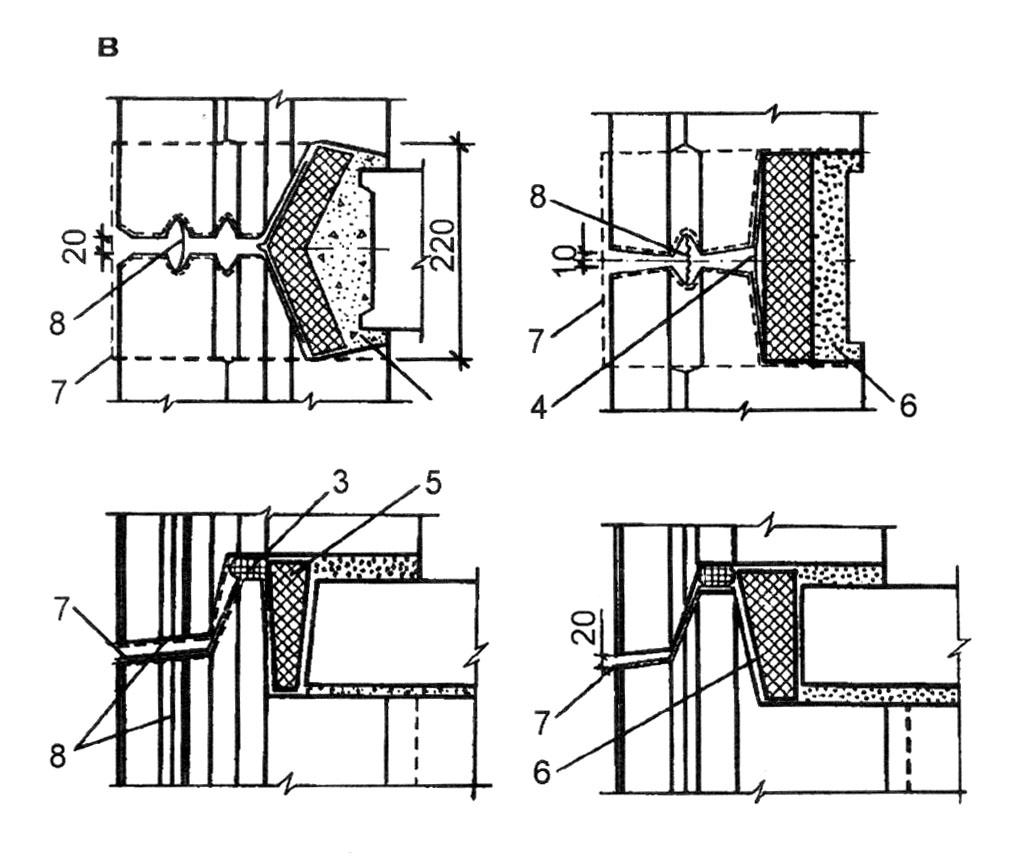

21. Герметизація стиків зовнішніх стін

а – закритий; б – дренований

1 – пружна прокладка; 2 – мастика для герметизації; 3 - захисне покриття; 4 – обклеювання рулонним гідроізоляційним матеріалом; 5 – вкладка для утеплення; 6 – бетон для замонолічуваня

в – відкритий (варіанти)

3 - захисне покриття; 4 – обклеювання рулонним гідроізоляційним матеріалом; 5 – вкладка для утеплення; 6 – бетон для замонолічування; 7 – водовідвідний фартух; 8 – водовідбійна перешкода

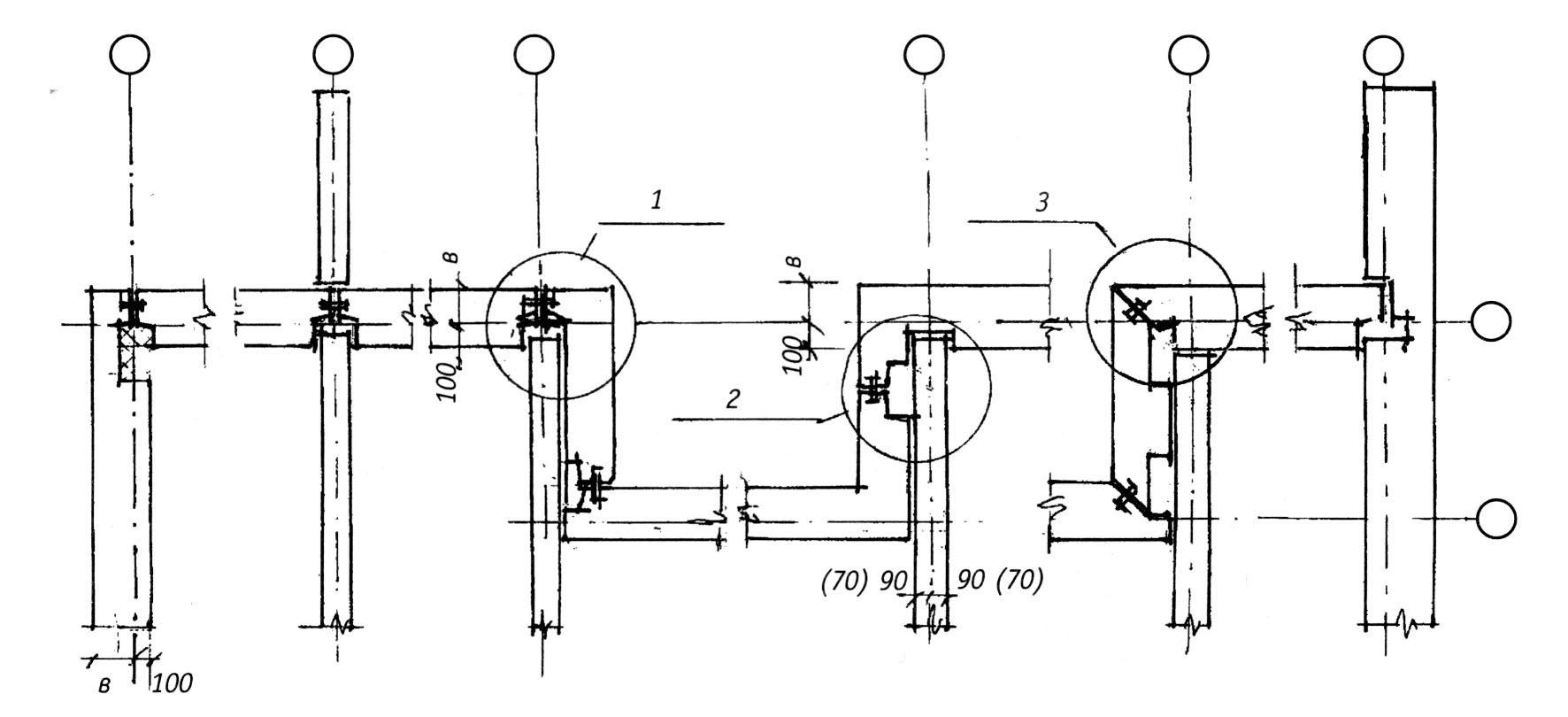

22. Варіанти розміщення вертикальних стиків

Фундаменти

1. Збірний стрічковий фундамент

а – фрагмент плану фундаментів; б – переріз

2. Елементи збірних стрічкових фундаментів

в – фундаментний стіновий суцільний блок; г - – фундаментний пустотний блок; – фундаментний стіновий дірчастий блок;е - з– фундаментна суцільна плита; и - фундаментна пустотна плита; к - фундаментна ребриста плита

3. Перев’язка блоків та зміни глибини закладання фундаменту при примиканні фундаменту внутрішньої стіни

1 – фундаментний блок; 2 – фундаментна плита; 3 – монолітний бетон

4. Збірні панельні стрічкові фундаменти

Фрагмент плану

1 – залізобетонна фундаментна плита; 2 – зовнішня цокольна панель, 3 – цокольна внутрішня панель

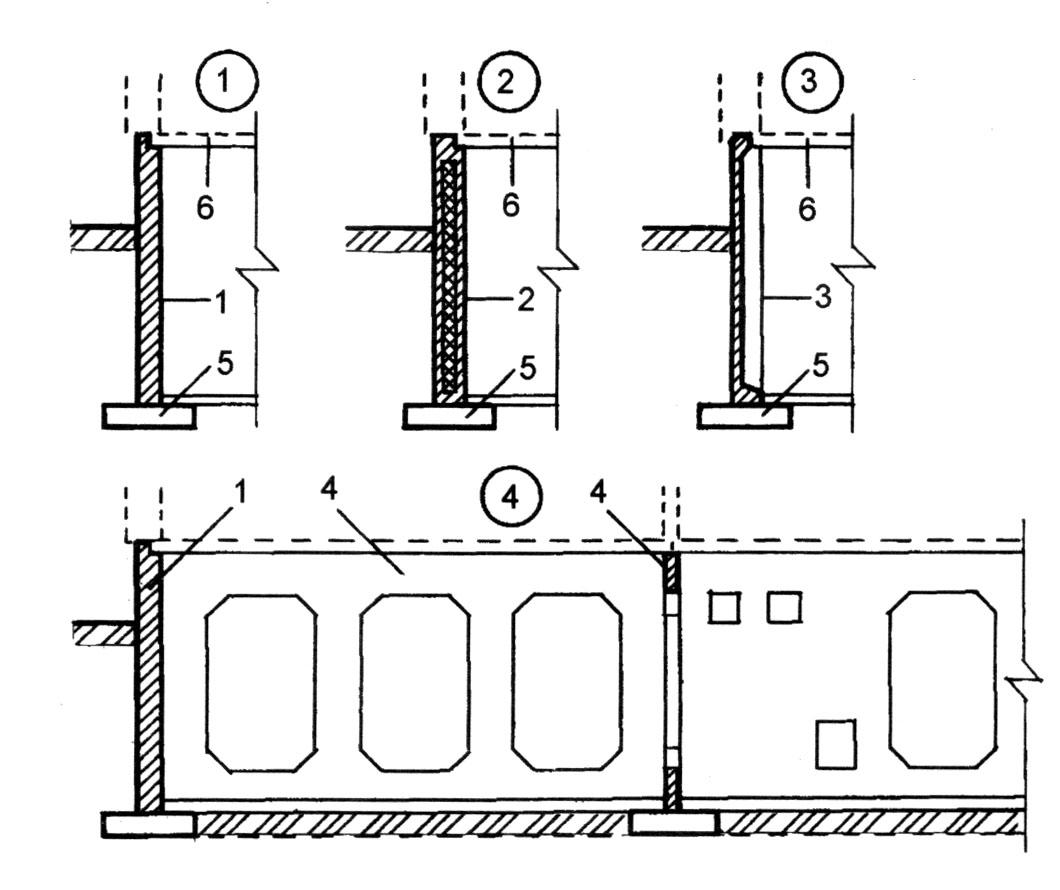

Перерізи

1 – цокольна одношарова панель; 2 – цокольна трьохшарова панель; 3 – цокольна ребриста залізобетонна панель; 4 – внутрішня панель; 5 – залізобетонна фундаментна плита; 6 – цокольне перекриття

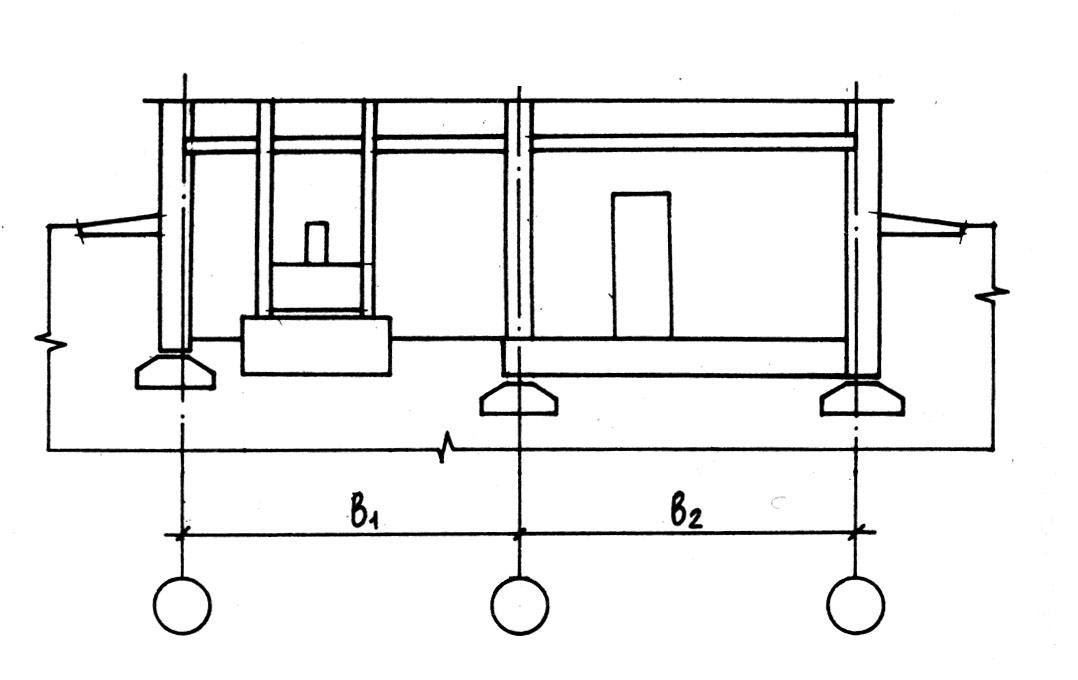

5.Розріз по ліфту

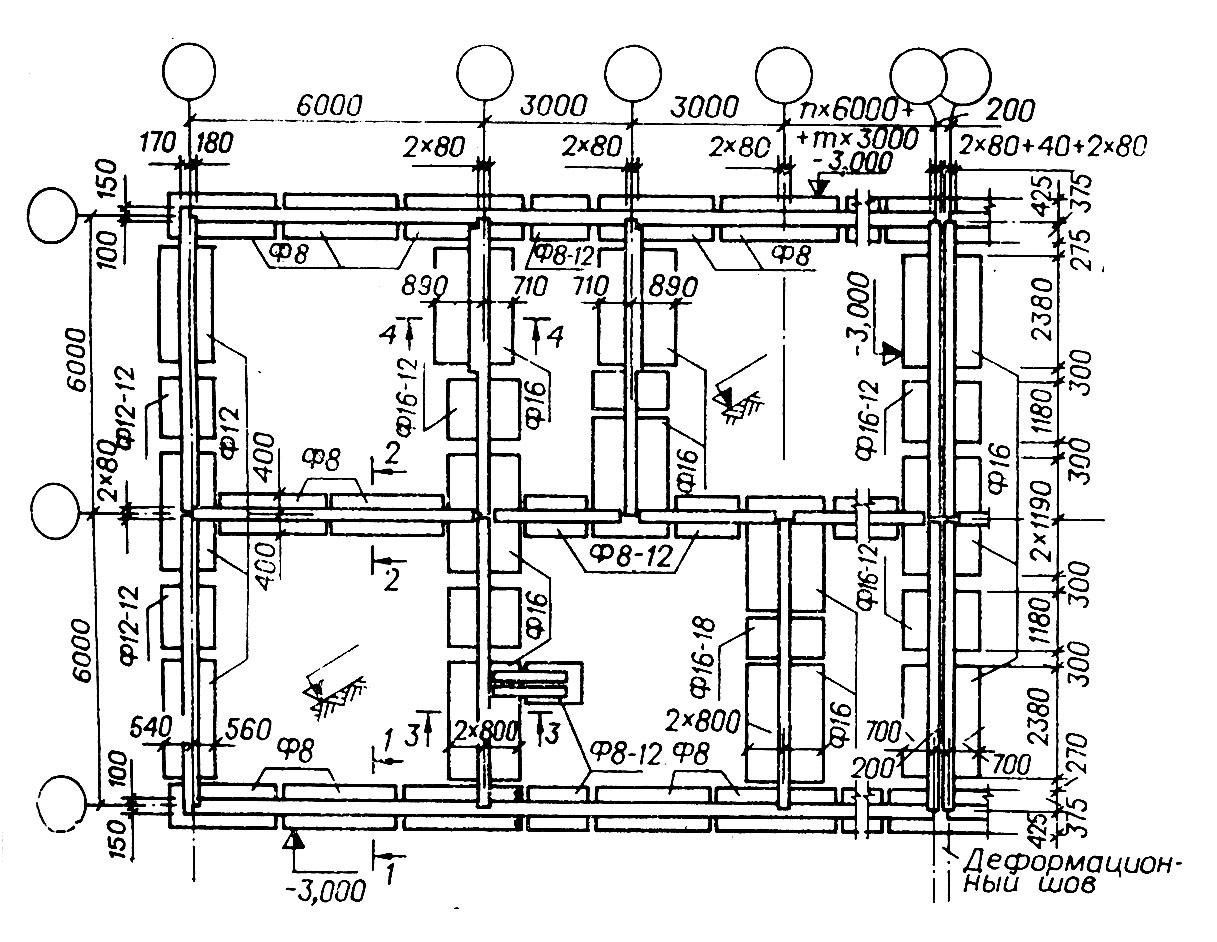

6. План фундаменту та стін підвалу

Перерізи фундаментів
