Инструментальные методы анализа

ГЛАВА 23

23.1. Общая характеристика

Газовая хроматография - группа хроматографических методов, в которых подвижная фаза газообразна (находится в состоянии газа или пара).

В зависимости от агрегатного состояния неподвижной фазы:

внутренние стенки колонки)

23.2. Устройство газового хроматографа

Газохроматографические определения проводятся с помощью прибора, называемого газовым хроматографом. Принципиальная схема такого прибора приведена на рис. 23.1.

Рис. 23.1. Принципиальная схема газового хроматографа

В ГАХ и ГЖХ используется один и тот же прибор. Различие между данными вариантами газовой хроматографии заключается лишь в содержимом хроматографической колонки.

291

Раздел 3

Подвижная фаза (газ-носитель)

В качестве подвижной фазы в газовой хроматографии применяют азот, гелий, водород, аргон и другие вещества. Газ-носитель должен:

•быть инертен по отношению к определяемым веществам и сорбенту;

•иметь как можно меньшую вязкость;

•обеспечивать высокую чувствительность детектора;

•быть доступным, взрывобезопасным, достаточно чистым и

т.д.

Газы-носители хранятся в стальных баллонах под давлением (до 150 атм). Газ отбирается из баллона с помощью редуктора (устройства, позволяющего отбирать газ из баллона при давлении намного меньшем, чем давление в баллоне). Система подготовки газа необходима для установки, стабилизации, очистки газовых потоков, а также измерения их скорости. Она включает в себя регулятор давления, регулятор расхода газа, фильтры для очистки газа и т.д.

Способы ввода пробы

Устройство для ввода пробы (дозатор) предназначено для ввода в колонку определённого количества анализируемой пробы. Для дозирования газообразных веществ применяют газовые краныдозаторы. Если анализируемая проба является жидкостью, её вводят с помощью специального микрошприца в испаритель. Испаритель представляет собой металлический блок, нагреваемый до определённой температуры, имеющий канал для ввода и испарения жидкой пробы. С одной стороны канал закрыт пробкой из самоуплотняющейся термостойкой силиконовой резины, а с другой стороны к нему присоединена хроматографическая колонка. В канал подаётся поток предварительно нагретого газа-носителя. Проба, введённая в канал испарителя, быстро испаряется и переносится потоком газа-носителя в колонку. Температура испарителя обычно выбирается равной или на 30-50 °С более высокой, чем температура кипения наиболее высококипящего компонента анализируемой смеси и, как правило, на 20-30 °С превышает температуру колонки.

292

Инструментальные методы анализа

Хроматографическая колонка

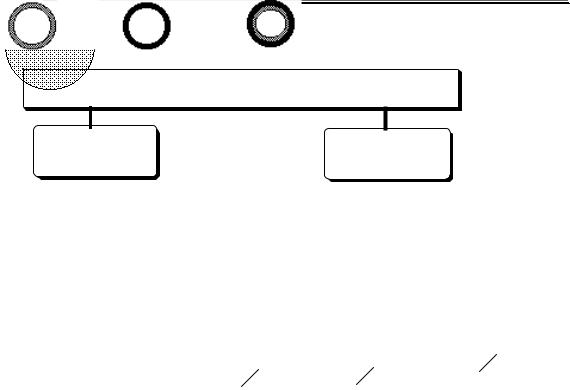

В газовой хроматографии применяют колонки двух типов:

ГАЗОХРОМАТОГРАФИЧЕСКИЕ КОЛОНКИ

Капиллярные колонки обеспечивают более высокую эффективность хроматографического разделения, чем насадочные. Вариант газовой хроматографии, в котором используются капиллярные колонки, называется капиллярной газовой хроматографией.

Детекторы

Детектор представляет собой устройство, предназначенное для обнаружения и количественного определения компонентов анализируемой смеси, выходящих из колонки в потоке газа-носителя. Работа детектора основана на преобразовании в электрический сигнал изменений физических, химических или физико-химических свойств газового потока, выходящего из колонки.

Основными характеристиками хроматографических детекторов являются:

•чувствительность,

•предел обнаружения,

•величина линейного динамического диапазона,

•быстродействие,

•селективность.

Для газовой хроматографии предложено более 50 различных детекторов. Однако обычно комплект современного универсального хроматографа включает в себя не более 4 - 6 детекторов. Основные

293

Раздел 3

характеристики некоторых детекторов, применяемых в газовой хроматографии, приведены в табл. 23.1.

Табл. 23.1

Характеристика некоторых газохроматографических детекторов

газ-носитель, а через ячейку измерения - элюат.

Если через обе ячейки катарометра протекает чистый газноситель, теплопроводность среды в них одинакова. Обе спирали имеют одинаковую температуру и одинаковое сопротивление. Если из хроматографической колонки выходит вещество, теплопроводность которого отличается от теплопроводности газа-носителя, то температура и сопротивление спирали, находящейся в измерительной ячейке, изменяются. Различие сопротивлений спиралей определяется с помощью моста Уитстона (рис. 23.3).

294

Инструментальные методы анализа

При использовании катарометра в хроматографе должны быть две колонки, через одну пропускают газовую смесь, содержащую разделяемые вещества, а через вторую - чистый газ-носитель

R1 R2

постоянное напряжение (или постоянный ток)

Рис. 23.3. Мост Уитстона для катарометра

При использовании катарометра газом-носителем должен быть гелий или водород, обладающие большой теплоёмкостью. Этим достигается высокая чувствительность определения, так как разность между теплопроводностью газаносителя и любого другого соединения всегда оказывается большой.

Пламенно-ионизационный детектор представляет собой металлическую камеру, в корпус которой снизу введена горелка (рис. 23.4). Для работы данного детектора необходимы водород, который смешивается с элюатом и сгорает при выходе из горелки, и воздух - для обеспечения горения водорода. В детекторе имеются два электрода. Одним из них является сама горелка, второй электрод расположен над ней.

Пламя чистого водорода практически не содержит ионов, поэтому фоновое сопротивление пространства между электродами очень велико, а сила тока очень мала. Если в пламя из колонки попадает органическое вещество, то оно ионизируется. Поскольку в пламени появляются носители электрического заряда, сопротивление межэлектродного пространства резко уменьшается, а сила тока возрастает.

Термоионный детектор внешне похож на пламенноионизационный. Он имеет кварцевую горелку, на конце которой находится таблетка из соли щелочного металла (например, CsBr). При
