УТВЕРЖДАЮ Зам. главного конструктора ОАО «Стар» _________ В.В. Бурдин «___»_________ 2001 г. |
отчет
о проведенных исследованиях режимов работы паты ШИМ21.
Исследования проводились на стенде №37 с подключением ИМ стенда №33. Цель исследований: изучение режимов работы платы ШИМ21 в соответствии с заданием № 861-2001.
Общие сведения.
Серийный номер исследованной платы ШИМ21 № 3.12.00. Длинна линии связи от ШИМ до ИМ ~ 45 метров.
Проводились следующие работы :
-
Определение кодов скважности страгивания и времени перекладки для ШИМ21 и ГИП-50А.
-
Величина форсирующих емкостей 1С1, 2С1 = 47мкФ.
-
Величина форсирующих емкостей 1С1, 2С1 = 15мкФ.
-
Величина форсирующих емкостей 1С1, 2С1 = 0мкФ.
-
Осциллографирование токов ШИМ21 при аналогичных значениях 1С1, 2С1 пп.1, осциллографирование токов ГИП-50А.
Результаты работ
-
Определение кодов скважности страгивания для ШИМ21 и ГИП-50А.
Измеренные значения скважности страгивания и времени перекладки ИМ ВНА приведены в таблице 1.
Таблица 1
|
вн, % |
нв, % |
ср, % |
t вн, сек |
t нв, сек |
|
ШИМ-21: 1С1, 2С1 = 47мкФ. |
||||
|
45 |
47 |
46 |
3,8 |
2,1 |
|
ШИМ-21: 1С1, 2С1 = 10мкФ. |
||||
|
47 |
48 |
47,5 |
2,9 |
2,0 |
|
ШИМ-21: 1С1, 2С1 = 0мкФ. |
||||
|
47 |
49 |
48 |
2,9 |
2,0 |
|
ГИП-50А |
||||
|
51 |
54 |
52,5 |
2,7 |
2,3 |
где, вн – код скважности страгивания ИМ с верхнего упора;
нв – код скважности страгивания ИМ с нижнего упора;
ср – равновесное значение кода скважности;
t вн – время перекладки ИМ с верхнего упора на нижний (=83%);
t нв – время перекладки ИМ с верхнего упора на нижний (=23%).
-

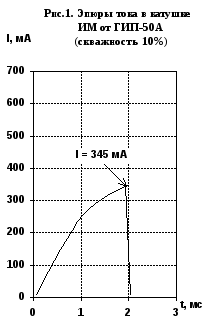

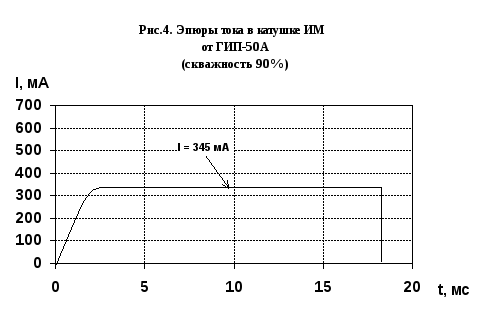

Осциллографирование токовых сигналов ШИМ21 и ГИП-50А.
Замечания.
Во время работы ШИМ21
Выводы и предложения.
-
выходе ШИМ21.
-
ШИМ21.
Начальник отдела ТО-5 В.Н. Гусев
Начальник сектора ТО-5 В.Н. Огнев
Инженер-конструктор II кат. А.В. Патраков
