Магистрали.
Это высокоскоростной канал связи, позволяющий обмениваться информацией на большом расстоянии. Основой создания магистральных каналов послужили телефонные каналы связи.
Основное достижение – это применение одного канала для передачи сигналов между различными источниками и приемниками. Данные метод назвали методом мультиплексирования данных.
Существует три вида мультиплексирования:
- с разделением частоты;
- с разделением длинны волны;
- с разделением по времени.
Мультиплексирование с разделением частоты.
Основано на разделении передачи сигналов от разных источников по различным несущим частотам. Разделение производится с помощью фильтров.
При мультиплексировании пропускная полоса может быть увеличена, то есть для исходного сигнала до 4000 Гц. Это выполняется для предотвращения наложения одной полосы на другую. 12 голосовых каналов с пропускной способностью 4000Гц позволяет мультиплексировать каналы данных от 12 до 60кГц. Под каждый канал своя частота.
Мультиплексирование с разделением длины волны.
Данный метод используется для оптоволоконных каналов манипуляции, для оптических каналов с различным спектром и применением свойств преломления сигналов.
Часть призмы позволяет мультиплексировать канал. Разделение сигнала производится точно так же.
Для мультиплексирования могут применятся широкие возможности. Это связано с тем, что пропускная способность составляет 25000 Гц и за счет этого в оптических каналах скорость передачи на порядок выше.
Мультиплексирование с разделением по времени.
Используется при работе с данными в цифровом виде. Это связано с тем, что после получения канала с аналоговой петли скорость передачи данных может быть увеличена в несколько раз, поэтому для цифровых каналов связи применяется метод мультиплексирования по времени, то есть каждому каналу выделяется определенный участок времени в который он осуществляет передачу. В этот момент времени в канале преобразуются данные с преобразователя.
Оцифровка канала codec снимает показание с устройства с частотой 8000 раз в секунду. По теореме Найквиста опрос канала с частотой 4 кГц должно осуществляться не чаще чем 8000 раз в секунду. Такой метод оцифровки данных назвали – импульсно-кодовой модуляцией(DCM).
При развитии DCM использовались методы модуляции с разделением по времени . на основании DCM родилось два стандарта - Т1 (США, Япония),Е1(Европа, Россия). В результате разных соглашений стали применятся черные ящики на стыках систем для согласования передачи. Каналы DCM использовались для передачи голоса и в последствии данный канал стал применятся и для передачи данных. Его названии В-каналом. Он позволяет передавать данные со скоростью 64 кбит в секунду. Объединение этих каналов позволяет увеличить пропускную способность системы и соответственно в основу стандартов Т1(Е1) легло объединение В-каналов.
Передача по каналу Е1 в этом случае происходит с разделением по времени. В один канал Е1 могут объединить максимум 32 В-канала. Соответственно в Т1 могут объединить максимум 24 В-канала. Пропускная способность в Е1 равна 2,048, а для Т1 равна 1,544 Мбит.
Основой введения данной конфигурации (Т1) послужило создание компании Bell АТС.

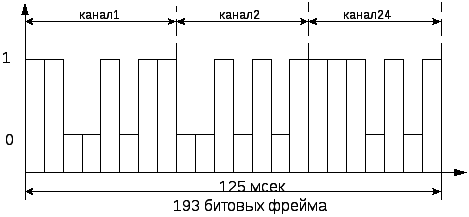

Канал Т1.
Для передачи используется 7бит данных и 1бит сигнальный.
Для передачи данных используется 23 байта, 24 ый для синхронизации. В канале Т1 сигнальный бит необходим для синхронизации.
Канал Е1.
Отличие канала Е1 от Т1 в том, что для передачи данных используется все 8 разрядов в байте, но для синхронизации используется 16-ый и 32-ой байт. Синхронизация необходима, если на одном канале применяется различное оборудование имеющее различные временные характеристики.
4Т1 – Т2; 6Т1 – Т3.; 7Т1 – Т4.
4Е1- Е2, пропускная способность которого равна 8,848 Мбит/сек. 4Е2 - Е3 пропускная способность равна 34,304 Мбит/сек. 4 Е3 - Е4 и пропускная способность равна 139,264 Мбит/сек. Четыре канала Е4 объединяются в Е5 и пропускная способность равна 565,148 Мбит/сек.
