- •МАГНИТОТЕРАПИЯ:
- •ФОРМА ЛЕЧЕБНЫХ МАГНИТНЫХ ПОЛЕЙ
- •Этимология термина «магнит»
- •Геомагнитное поле
- •Резкие изменения напряженности и ритма пульсации геомагнитного поля («магнитные бури») оказывают разно- направленное
- •Наблюдения над экспериментальными животными показали, что последствия «геомагнитной недостаточности» наиболее ярко проявляется у
- •Силовые лини геомагнитного поля Земли. Быстрые заряженные частицы «солнечного ветра» (электроны и протоны)
- •Физическая природа магнетизма
- ••Если электрический заряд приходит в движение, вокруг него возникает магнитное поле, силовые линии
- •Магнитные силовые линии расположены наиболее плотно непосредственно возле движущегося заряда (источника поля). Плотность
- ••Направление силовых линий МП (вектор поля) определяется по правилу буравчика: рукоятка буравчика правого
- •Магнитное поле движущегося электрического заряда (проводника с током)
- •Направление вектора магнитного поля – правило буравчика
- •Магнитное поле витка (кольцевого тока)
- •Магнитное поле катушки
- •Катушка электромагнит
- •Катушка соленоид
- •Конфигурация поля соленоида
- •Линии магнитной индукции полей постоянного магнита и катушки с током.
- •Основные лечебные параметры поля
- •Основные лечебные параметры поля
- •Основные лечебные параметры поля
- •Первичные биофизические механизмы действия магнитных полей
- •Магнитоэлектрический эффект (Hall)
- •Магнитомеханический эффект (Lorenz)
- •Магнитомеханический эффект – силы Лоренца
- •Физиологические корреляции магнитомеханического эффекта
- •Физиологические и лечебные эффекты магнитных полей
- •Центральные эффекты
- •Местные (очаговые) эффекты
- •Показания к лечебному применению
- •Показания к лечебному применению
- •Показания к лечебному применению
- •Показания к лечебному применению
- •Показания к лечебному применению
- •Противопоказания к лечебному применению
- •Аппараты для магнитотерапии
- •Стационарные аппараты
- •Портативные аппараты
- •Аппарат магнитотерапевтический «Полюс-2М»
- •Технические характеристики аппарата «Полюс-2М»
- •Аппарат магнитотерапии «Полюс-101»
- •Аппарат для магнитотерапии Полюс-101
- •Технические характеристики аппарата «Полюс-101»
- •Аппарат локальной магнитотерапии АМТ-02 «Магнитер»
- •Технические характеристики аппарата АМТ-02 «Магнитер»
- •АППАРАТ МАГНИТОТЕРАПИИ НИЗКОЧАСТОТНЫЙ ПОРТАТИВНЫЙ МАГ-30
- •Аппарат«Полюс-2Д»
- •Технические характеристики аппарата «Полюс-2Д»
- •Аппарат магнитосветотерапевтический МСТ-01 «Мастер»
- •Основные технические характеристики магнитосветотерапевтического аппарата МСТ-01 «Мастер»
- •Аппарат магнитотерапевтический для лечения БИМП «АЛМАГ-01»
- •Аппарат магнитотерапии «Полимаг-01»
- •Установка магнитотерапевтическая "Колибри",
- •Установка "Колибри-Эксперт", конфигурация "призма"
- •Магнитотерапевтическая установка "ЭОЛ" ("Магнитотурботрон")
- •Магнитотерапевтическая установка "ЭОЛ" ("Магнитотурботрон") Люкс
- •«СЕТА-Д» - аппарат для лечения высокоинтенсивным импульсным магнитным полем
- •«ТЕСЛАМЕД» - аппарат для лечения высокоинтенсивным импульсным магнитным полем
- •Аппарат для магнитотерапии Полюс-3
- •Аппарат для магнитотерапии ПОЛЮС-3 предназначен для лечебного воздействия вращающимся электромагнитным полем с дискретно-
- •Аппликатор магнитный «Невотон-АК-37» («Метеомаг»)
- •Благодарю за внимание
Аппарат магнитотерапевтический «Полюс-2М»
Технические характеристики аппарата «Полюс-2М»
•Вид магнитного поля синусоидальное, пульсирующее
•Число каналов 2
•Наибольшее амплитудное значение магнитной индукции, мТл при питании синусоидальным током 50
•при питании пульсирующим током 75
•Число ступеней интенсивности магнитной индукции 4
•Виды индукторов соленоид, внутриполостной, прямоугольные с рабочей поверхностью 20 см2 и 100 см2
•Количество индукторов 7
•Режим работы индукторов непрерывный, прерывистый
•Длительность посылок и пауз в прерывистом режиме, с 2
•Частота пульсирующего тока питания, Гц 10,17,25,50
•Питание от сети переменного тока 220 В 50 Гц
•Потребляемая от сети мощность, ВА 200
•Исполнение аппарата передвижной, на тележке
•Габаритные размеры, мм 420x540x1140 Масса, кг 50

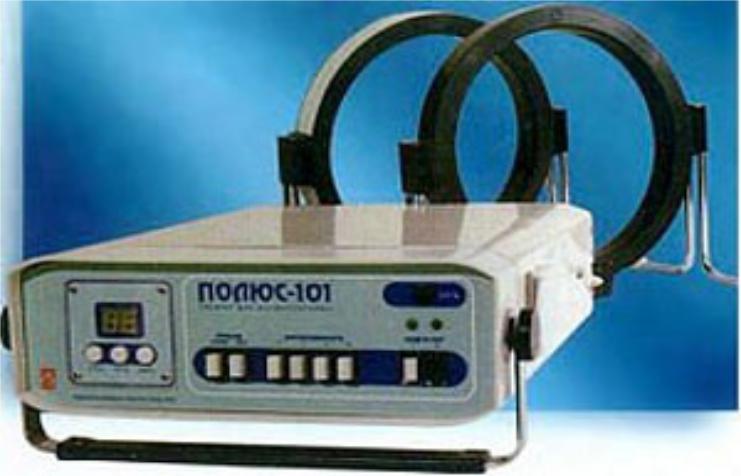

Аппарат магнитотерапии «Полюс-101»
Аппарат для магнитотерапии Полюс-101
•Аппарат Полюс-101 предназначен для лечебного воздействия на конечности больного магнитным полем повышенной частоты в физиотерапевтических кабинетах и в палатах лечебно-профилактических учреждений.
Форма тока, питающие индукторы, синусоидальная. Режим магнитного поля, прерывистый и непрерывный.
Основные показания к лечебному применения
•заболевания сосудов конечностей: тромбофлебит, хроническая венозная недостаточность, трофические язвы, окклюзионные заболевания периферических артерий атеросклеротического генеза, повреждения конечностей и их последствий.
Технические характеристики аппарата «Полюс-101»
Напряжение питающей сети, В: 220. Потребляемая мощность, не более, В-А: 50. Частота изменений магнитного поля, Гц: 700; 1000. Длительность посылок и пауз в прерывистом режиме, с: 1,5.
Амплитуда магнитной индукции в геометрическом центре соленоида, мТл: 1,5.
Внутренний диаметр соленоида, мм: 220. Габариты, мм/Масса, кг: 345*114*410/12,5.
Аппарат локальной магнитотерапии АМТ-02 «Магнитер»
Технические характеристики аппарата АМТ-02 «Магнитер»
Амплитуда магнитной индукции ( мТл) |
10 или 30 |
|
Частота переменного или импульсного |
|
|
магнитного поля |
(Гц) |
50 |
Напряжение питания переменного тока |
50 Гц, 220 В |
|
Потребляемая мощность, 30 Вт |
|
|
Масса, |
|
0,8 кг |
Габариты, |
|
242х92х47 |
мм |
|
|
Средний срок службы, 7лет
АППАРАТ МАГНИТОТЕРАПИИ НИЗКОЧАСТОТНЫЙ ПОРТАТИВНЫЙ МАГ-30
Аппарат магнитотерапевтический низкочастотный портативный МАГ-30 является источником переменного неоднородного магнитного поля частотой 50 Гц, Напряженностью 30 мТл. Применяется в физиотерапев- тических отделениях ЛПУ и для индивидуального лечения по назначению и под контролем врача.
Площадь рабочей поверхности 20 см2.
