12. PpPoE
12.1 Конфигурация ррРоE на маршрутизаторе
В программе GNS3 соберите следующую схему рисунок 12.1.1
Рисунок 9 - РРРоЕ топология
Для конфигурации маршрутизатора в качестве РРРоЕ сервера необходимо ввести следующие команды:
R1#config t
R1(config)#vpdn enable
R1(config)#vpdn-group 1
R1(config-vpdn)#accept-dialin
R1(config-vpdn-acc-in)#protocol pppoe
R1(config-vpdn-acc-in)#virtual-template 1
R1(config-vpdn-acc-in)#exit
R1(config-vpdn)#exit
R1(config)#int virtual-template 1
R1(config-if)#ip unnumbered fastEthernet 0/0
R1(config-if)#mtu 1400
R1(config-if)#ppp authentication chap
R1(config-if)#peer default ip address dhcp-pool 10
R1(config-if)#exit
R1(config)#int f0/0
R1(config-if)#no shutd
R1(config-if)#
R1(config-if)#pppoe enable
R1(config-if)#exit
R1(config)#username winxp password qwerty
R1(config)#ip dhcp pool 10
R1(dhcp-config)#network 1.0.0.0 255.0.0.0
12.2 Настройка клиентской части
Настройка PPPoE соединения в Windows 2003/XP.
Нажмите меню Пуск, выберите подменю Настройка, затем Сетевые подключения,
В меню окна Сетевые подключения выбрать пункт Файл, далее, Новое подключение.
Рисунок 12.2.1 – Сетевые подключения
В мастере новых подключений нажимаем Далее и выбираем пункт Подключить к Интернету, нажимаем Далее
Рисунок 12.2.2 – Выбор типа сетевого подключения
Выберите вариант Установить подключение вручную, нажимаем Далее
Рисунок 12.2.3 – Выбор метода настройки сетевого подключения
Выберите вариант Через высокоскоростное подключение, запрашивающее имя пользователя и пароль, нажимаем Далее

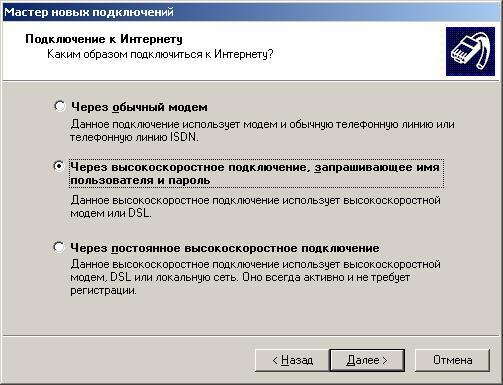

Рисунок 12.2.4 – Выбор способа подключения
Далее в поле Имя поставщика услуг вводим произволное название, например, Инет-Комфорт, нажимаем Далее
Рисунок 12.2.5 – Настройка имени поставщика услуг
В следующем окне вводим Логин и Пароль в соответствующих полях, нажимаем Далее.
Рисунок 12.2.6 – Настройка учетной записи
В нашем случае логин =winxp, пароль=qwerty
Выделяем пункт Добавить ярлык подключения на рабочий стол, нажимаем Готово.
Установите PPPoE соединение, и осуществите захват пакетов по установлению PPPoE соединения.
Содержание отчета:
Три топологии рисунок 1, 8, 9;
Листинг настройки маршрутизаторов для каждой топологии;
Захваты согласования PPP соединения для всех исследуемых опций;
Захват по установлению PPPoE соединению.
Контрольные вопросы:
Структура пакета PPP;
Процедура установления РРР соединения;
Опции протокола РРР;
Сообщения протокола LCP;
Сообщения протокола IPCP;
Процедура аутентификации по протоколу CHAP;
Процедура аутентификации по протоколу PAP;
Согласование метода шифрования по протоколу MPPE;
Согласование алгоритма сжатия по протоколу MPPC;
Назначение протокола MPPP и процедура его согласования;
Установление соединения по протоколу РРРоЕ;
Согласование IP параметров по протоколу IPCP для клиентов РРРоЕ.
Лабораторная работа №2 – Технология Frame Relay
В данной лабораторной работе необходимо сконфигурировать интерфейсы Frame Relay.
