.pdfМИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
РОСТОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Утверждено на заседании кафедры начертательной геометрии и черчения
15 мая 2000 г.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ И КОНТРОЛЬНЫЕ ЗАДАНИЯ
для студентов-заочников по дисциплине "Инженерная графика"
Ростов-на-Дону 2001
2
УДК 744 Методические указания и задания для выполнения контрольных работ для студентов-
заочников по дисциплине «Инженерная графика». - Ростов н Д: Рост. гос. строит. ун-т, 2001.
- 63 с.
Методические указания и задания для выполнения контрольных работ разработаны на основании “Методических указаний и контрольных заданий для студентов - заочников строительных специальностей вузов по начертательной геометрии и черчению” (М.: Высшая школа, 1988) в связи с изменениями требований ГОСТов и предназначены для студентов - заочников всех специальностей.
Составили: ст.препод., канд. техн. наук Н.В. Благородова,
ассист. А.Ю. Богатина
Рецензент: доц. канд. техн. наук А.Е. Кубарев
Ростовский государственный строительный университет, 2001
3
ВВЕДЕНИЕ
Задачи курса инженерной графики сводятся к следующему:
•ознакомить студентов с правилами выполнения и оформления чертежей и составления другой проектной документации;
•научить выполнять различные геометрические построения и проекционные изображения с помощью чертежных инструментов;
•изучить условные графические обозначения, применяемые на проекционных чертежах и схемах;
•приобрести навыки в чтении и выполнении строительных и машиностроительных чертежей.
Все чертежи выполняют в соответствии с государственными стандартами СПДС и ЕСКД. При изучении курса инженерной графики студентам целесообразно предварительно изучить стандарты и рекомендуемую литературу, а затем выполнять графические работы по теме в порядке, указанном в методических указаниях. Задание состоит из двух контрольных работ: первая работа включает в себя 6 листов, вторая - 10 листов.
Примеры оформления листов контрольных работ приведены в приложении,
стр. 50-62.
КОНТРОЛЬНАЯ РАБОТА 1: Общие правила выполнения чертежей
Общие правила выполнения и чтения чертежей заложены в государственных стандартах ЕСКД 3-й группы и СПДС 2-й группы, которые устанавливают форматы листов чертежей, типы линий, размеры шрифтов, правила построения изображений, обозначения материалов и правила их нанесения на чертежах, правила нанесения размеров и надписей, построения аксонометрических изображений.
Конкретные обозначения государственных стандартов приводятся в пояснениях к решению задач.
Теоретическое и практическое освоение положений стандартов этих групп способствует формированию у студентов начальной инженерной графической грамоты, без которой невозможно перейти к успешному изучению специфических особенностей построения чертежей строительных и машиностроительных изделий, зданий и сооружений, а также геометрических и графических основ современной машинной графики.
ЗАДАНИЕ К ЛИСТАМ 1.1, 1.1а. Выполнить титульный лист и содержание на двух форматах А4 по образцам на стр. 5 и 6.
Методические указания к листам 1.1, 1.1а
Надписи и размеры на чертежах всех отраслей промышленности и строительства выполняются шрифтами, установленными ГОСТ 2.304-81*. Стандартом предусмотрены следующие типы шрифтов: 1 - тип А без наклона; 2 - тип А с наклоном 75 ; 3 - тип Б без наклона; 4 - тип Б с наклоном 75 . Наиболее часто при оформлении чертежей применяется шрифт типа Б с наклоном. Основным параметром чертежного шрифта является высота h прописных букв, которая измеряется перпендикулярно основанию строки. Данный параметр определяет размер шрифта. Устанавливаются следующие размеры шрифта (в мм): 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Кроме высоты, шрифт характеризуется наибольшей шириной букв g, замеряемом в направлении, перпендикулярном наклону шрифта, и толщиной d линий шрифта, определяемой в зависимости от типа и высоты шрифта. Для шрифта типа А d=1/14 h, для шрифта типа Б d=1/14 h. Через величину d выражают все параметры шрифта и надписей.
На рис. 1 приведен образец чертежного шрифта №20 типа Б. В табл. 1 приведены размеры шрифта (тип Б).
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

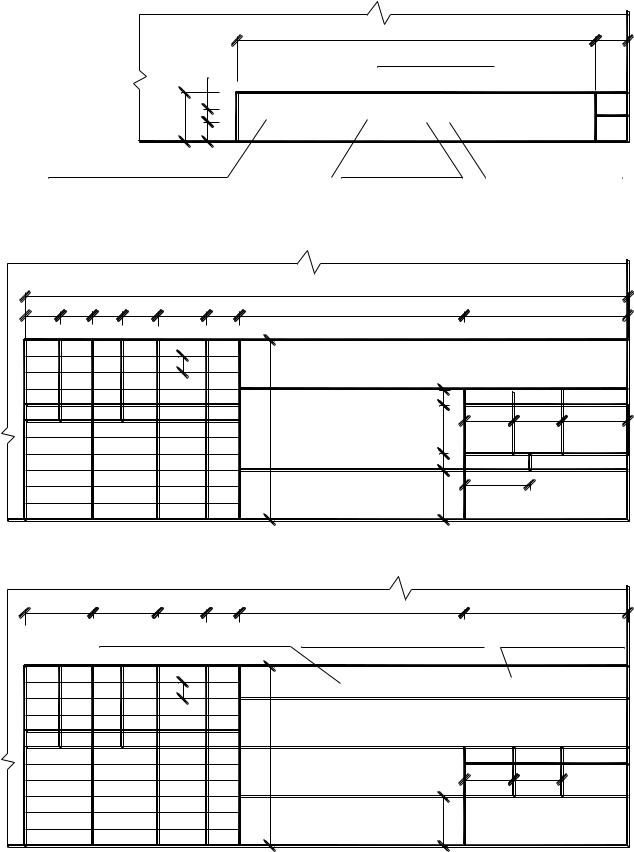

ФОРМА 1 |
||
|
|
|
|
|
|
|
|
|
110 |
|
|
|
10 |
|
|
|
|
|
|
|
|
|
Ф.И.О. студента |
|
|
||
|
|
|
|
15 |
3.5 |
|
|
|
|
|
|
|
Лист |
|
|
|
|
|
РГСУ.ЗПГС-191-345698.КР N... Иванов А.А. |
||||||||
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
Название университета |
Номер группы |
Номер зачетной |
Номер контрольной |
|||||||||
|
|
|
|
|
|
|
|
|
книжки |
|
|
работы |
|
|
|
|
|
|
|
|
|
|
|
|
ФОРМА 2 |
||
|
|
|
|
|
|
|
|
185 |
|
|
|
|
|
10 |
10 |
10 |
10 |
15 |
|
10 |
|
|
70 |
|
|
50 |
|
|
|
|
|
5 |
|
|
|
|
НГиЧ.345698.8 |
|
|||
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
11x5=55 |
|
|
5 |
Стадия |
Масса |
Масштаб |
|
|
|
|
Подпись |
Дата |
( Наименование |
15 |
15 |
15 |
20 |
|||
Н. контр. |
Сидоров |
|
|
|
У |
|
|
||||||
|
|
|
детали ) |
|
|
||||||||
Проверил |
Петров |
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
Разраб. |
Иванов |
|
|
|
|
|
|
5 |
Лист |
Листов |
|||
|
|
|
|
|
|
|
|
|
|
15 |
20 |
|
|
|
|
|
|
|
|
|
|
( Материал детали ) |
РГСУ ЗПГС-191 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ФОРМА 3 |
|||
20 |
20 |
15 |
10 |
|
70 |
|
|
|
50 |
|
|
Наименование кафедры |
Номер зачетной книжки |
Номер варианта |
|||||||
|
|
5 |
|
|
НГиЧ |
345698.8 |
|
|
||
|
|
Подпись Дата |
11x5=55 |
Строительное черчение |
|
|||||
|
|
|
|
|
|
|
|
|||
Н. контр. |
Сидоров |
|
|
( Наименование |
|
Стадия |
Лист |
Листов |
||
Проверил |
Петров |
|
|
|
15 |
15 |
|
|||
|
|
здания) |
|
|
||||||
Разраб. |
Иванов |
|
|
|
|
У |
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
( Наименование чертежа ) |
15 |
РГСУ ЗПГС-191 |
||||
|
|
|
|
|
5
Министерство образования РФ
Ростовский государственный строительный университет
Заочный факультет
Кафедра начертательной геометрии и черчения
ИНЖЕНЕРНАЯ ГРАФИКА
КОНТРОЛЬНЫЕ РАБОТЫ № 1,2
РГСУ. ЗПГС191 шифр 345698
Преподаватель - к.т.н., доц. |
Петров В.С. |
Студент |
|
Иванов А.А. |
|
Домашний адрес: 344007, Ростов-на-Дону, пер. Соборный, д.25, кв.4
Ростов-на-Дону
2000
6
СОДЕРЖАНИЕ
Контрольная работа 1. Общие правила выполнения Чертежей
Лист 1.1. Титульный лист Лист 1.1a. Содержание
Лист 1.2. Стандарты чертежа (5 задач)
Лист 1.3. Комплексные задачи на сопряжение и уклон (2 задачи)
Лист 1.4. Основные виды детали Лист 1.5. Виды, разрезы, сечения (2 задачи)
Лист 1.6. Аксонометрический чертеж детали с разрезом
Контрольная работа 2. Машиностроительные и строительные чертежи
Лист 2.1. Разъемные и неразъемные соединения (3 задачи) Лист 2.2. Рабочий чертеж детали Лист 2.3. Эскиз детали
Лист 2.4. Сборочный чертеж железобетонного изделия. Спецификация.
Лист 2.5. Сборочный чертеж сборной единицы железобетонного изделия
Лист 2.6. Рабочий чертеж детали железобетонного изделия Лист 2.7. Узел металлоконструкции Лист 2.8. План жилого дома Лист 2.9. Фасад жилого дома
Лист 2.10. Разрез жилого дома. Узлы конструкций
7
|
|
|
|
|
|
|
|
|
Таблица 1 |
|
|
|
|
|
|
|
|
|
|
d |
|
|
|
|
|
Размер шрифта в мм (h) |
|||
|
|
|
Цифры, |
Параметр |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
g |
|
|
знаки |
(g), |
3,5 |
|
5,0 |
7,0 |
10,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
выраженный |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
через |
Толщина линий шрифта (d), мм |
||||
БУКВЫ |
|
|
|
|
|
|
|
||
|
|
толщину |
0,35 |
|
0,5 |
0,7 |
1,0 |
||
|
|
|
|
|
|
|
|
||
Прописные |
|
|
линий (d) |
Ширина букв, цифр и знаков (g), мм |
|||||
|
|
|
|
|
|
|
|
||
А, Д, М, Х, Ц, Ы, Ю |
|
|
7d |
2,4 |
|
3,5 |
4,9 |
7,0 |
|
|
|
|
|
|
|
|
|
||
Б, В, И, Й, К, Л, Н, О, П, |
4,8,R |
6d |
2,1 |
|
3,0 |
4,2 |
6,0 |
||
Р, Т, У, Ч, Ь, Э, Я |
|
|
|
||||||
|
|
|
|
|
|
|
|
||
|
|
|
2,3,5,6, |
5d |
|
|
|
|
|
Г, Е, З, С |
|
7,9,0, |
1,7 |
|
2,5 |
3,5 |
5,0 |
||
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ж, Ф, Ш, Ъ |
|
|
8d |
2,8 |
|
4,0 |
5,6 |
8,0 |
|
|
|
|
|
|
|
|
|
|
|
Щ |
|
|
|
9d |
3,1 |
|
4,5 |
6,3 |
9,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
3d |
1,0 |
|
1,5 |
2,7 |
3,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
№ |
10d |
3,5 |
|
5,0 |
7,0 |
10 |
|
|
|
|
|
|
|
|
|
|
Строчные буквы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
а, м, ц, з, ы, ю |
|
|
6d |
2,1 |
|
3,0 |
4,2 |
6,0 |
|
|
|
|
|
|
|
|
|
||
б, в, г, д, е, и, й, к, л, |
|
5d |
1,7 |
|
2,5 |
3,5 |
5,0 |
||
н, о, п, р, у, х, ч, ь, э, я |
|
|
|
||||||
|
|
|
|
|
|
|
|||
Ж, т, ф, ш |
|
|
7d |
2,5 |
|
3,5 |
4,9 |
7,0 |
|
|
|
|
|
|
|
|
|
|
|
щ |
|
|
|
8d |
2,8 |
|
4,0 |
5,6 |
8,0 |
|
|
|
|
|
|
|
|
|
|
з |
|
|
|
4,5d |
1,6 |
|
2,2 |
3,1 |
4,6 |
|
|
|
|
|
|
|
|
|
|
с |
|
|
|
4d |
1,4 |
|
2,0 |
2,8 |
4,0 |
|
|
|
|
|
|
|
|
||
Высота строчных букв |
7d |
2,5 |
|
3,5 |
5,0 |
7,0 |
|||
|
|
|
|
|
|
|
|
|
|
Расстояние |
между |
буквами |
2d |
0,7 |
|
1,0 |
1,4 |
2,0 |
|
|
|
|
|
|
|
|
|
|
|
Минимальный |
шаг |
строк |
17d |
6,0 |
|
8,5 |
12 |
17 |
|
|
|
|
|
|
|
|
|
|
|
Расстояние |
между |
словами |
6d |
2,1 |
|
3,0 |
4,2 |
6,0 |
ЗАДАНИЕ К ЛИСТУ 1.2. Формат А3. Основная надпись по форме 1 (стр.4). Выполнить пять задач. Решение каждой задачи располагается в специально отведенной для нее зоне, ограниченной штриховыми линиями. Размеры зон указаны на рис.2. Номер варианта выбирается студентом в соответствии с последним номером зачетной книжки.
Задача 1. Вычертить изображение плоской детали и нанести ее размеры, которые берутся согласно рис.2а. и табл.2.
Задача 2. Вычертить изображение плоской детали, нанести размеры и секущую плоскость. Размеры детали принимаются согласно рис.2б и табл.3.
8
9
Задача 3. Перечертить фрагмент фасада здания (рис. 2в).
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 2 |
Номер |
|
|
|
|
|
|
Размеры (мм) |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
варианта |
|
a |
|
b |
c |
|
|
d |
|
e |
|
1 |
|
2 |
|
0 |
50 |
|
25 |
35 |
|
60 |
|
80 |
|
40 |
|
24 |
|||
1 |
55 |
|
27 |
30 |
|
50 |
|
75 |
|
38 |
|
22 |
|||
2 |
60 |
|
30 |
38 |
|
55 |
|
78 |
|
36 |
|
20 |
|||
3 |
50 |
|
27 |
30 |
|
60 |
|
80 |
|
34 |
|
24 |
|||
4 |
45 |
|
25 |
35 |
|
55 |
|
82 |
|
40 |
|
22 |
|||
5 |
50 |
|
28 |
32 |
|
45 |
|
78 |
|
38 |
|
20 |
|||
6 |
55 |
|
30 |
40 |
|
50 |
|
80 |
|
36 |
|
18 |
|||
7 |
60 |
|
28 |
38 |
|
55 |
|
85 |
|
34 |
|
20 |
|||
8 |
50 |
|
24 |
30 |
|
60 |
|
82 |
|
40 |
|
22 |
|||
9 |
55 |
|
26 |
35 |
|
45 |
|
80 |
|
38 |
|
24 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 3 |
Номер |
|
|
|
|
|
|
|
|
Размеры ,мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
варианта |
|
|
1 |
|
2 |
|
3 |
|
|
4 |
|
R1 |
|||
0 |
|
|
82 |
|
72 |
|
32 |
|
|
16 |
|
15 |
|||
1 |
|
|
84 |
|
74 |
|
34 |
|
|
16 |
|
15 |
|||
2 |
|
|
86 |
|
76 |
|
36 |
|
|
17 |
|
16 |
|||
3 |
|
|
88 |
|
78 |
|
38 |
|
|
17 |
|
16 |
|||
4 |
|
|
90 |
|
80 |
|
40 |
|
|
18 |
|
17 |
|||
5 |
|
|
92 |
|
82 |
|
42 |
|
|
18 |
|
17 |
|||
6 |
|
|
94 |
|
84 |
|
40 |
|
|
19 |
|
18 |
|||
7 |
|
|
96 |
|
86 |
|
38 |
|
|
19 |
|
19 |
|||
8 |
|
|
98 |
|
88 |
|
36 |
|
|
20 |
|
19 |
|||
9 |
|
|
100 |
|
90 |
|
34 |
|
|
20 |
|
20 |
Задача 4. Выполнить графические обозначения шести видов материалов (рис.2г) (в сечении). Материалы принимаются по табл. 4, отмеченные " + ".
Задача 5. Вычертить с простановкой размеров три элемента оформления чертежа: обозначение секущей плоскости, размерную линию и отметку уровня на фасаде (рис. 2д).
Методические указания к листу 1.2.
Задача 1. Нанесение размеров выполняется по ГОСТ 21.101-97 и 2.307-68*. Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Не допускается повторять размеры одного и того же элемента на разных изображениях. Линейные размеры указывают в миллиметрах. Размеры на чертежах изделий не допускается наносить в виде замкнутой цепи. Размеры на чертежах указывают размерными числами и размерными линиями. Размерную линию с обоих концов ограничивают засечками в виде толстых основных линий длиной 2. ..4 мм, проводимых с наклоном вправо под углом 45 к размерной линии (рис.5,а). На машиностроительных чертежах взамен засечек применяют стрелки (рис.5,б). Размерные линии радиусов дуг и диаметров окружностей ограничивают стрелками.
10
