П2.5.Микросхема регистр сдвига 8- разрядный к155ир13
Схема представляет собой 8-разрядный двунаправленный регистр сдвига с последовательным и параллельным занесением информации. Функциональная схема регистра приведена на рис.П2.5.-1.
Схема имеет входы последовательного занесения D+ при сдвиге вправо а D- при сдвиге влево, восемь входов параллельного занесения D1- D8, тактовый счетный вход С, управляющие входы V1 и V2 для выбора режима работы, вход установки в "0" R и восемь выходов каждого разряда 1-8.
В зависимости от состояний установочных входов V1, V2 и R схема может работать в различных режимах:
последовательного занесения со сдвигом вправо,
последовательного занесения со сдвигом влево,
параллельного занесения,
хранения,
установки в "0".
При работе схемы в режиме последовательного занесения со сдвигом информации вправо на вход V1 подается уровень логического "0", а на вход V2 - уровень логической "I".
Информация в последовательном коде поступает на информационный вход D+. Сдвиг вправо на один разряд выполняется синхронно при каждом положительном перепаде тактового импульса.
Если на управляющий вход V1 подать уровень: логической "I", а на вход V2 уровень логического "0", то на каждый положительный перепад тактового импульса будет осуществляться сдвиг влево. При этом вновь поступающая информация подается на поcледовательный вход сдвига влево D_. .
Параллельное занесение информации осуществляется через информационные входы D1-D8, когда оба установочных входа находятся в состоянии логической "1". На выходах регистра информация в параллельном коде появится синхронно по положительному перепаду тактового импульса.
При отсутствии тактового импульса информация будет храниться в регистре до прихода следующего положительного перепада тактового импульса.
Режимы работы, в которых может работать регистр, в зависимости от состояний кодов приведены в табл.П2. 5-1.
ТаблицаП2. 5.-1
|
Режим работы |
V1 |
V2 |
R |
D+ |
D- |
C |
|
Установка в "0" |
X |
X |
0 |
X |
X |
X |
|
Последовательное занесение, сдвиг вправо |
0 |
I |
I |
0/1 |
0 |
|
|
Последователькое занесение, сдвиг влево |
I |
0 |
I |
0 |
0/1 |
|
|
Параллельное занесение |
I |
I |
I |
. 0 |
0 |
|
|
Хранение |
0 |
0 |
I |
0 X |
X 0 |
X |
Триггеры не переключаются, когда на обоих управляющих входах уровень логического "0".
Состояние управляющих входов VI, У2 может меняться только тогда, когда тактовый вход находится в состоянии логической "I".
Временные диаграммы входных и выходных сигналов схемы при сдвиге информации вправо приведены на рис.П2.5.-2, при сдвиге информации влево - на рис.П2.5.-3,
Временные соотношения входных и выходных сигналов приведены на рис.П2.5.-4.
Рис.П2.5.-1. Схема функциональная
Рис.П2.5.-2. Временная диаграмма работы регистра при сдвиге вправо
Рис.П2.5.-3. Временная диаграмма работы регистра при сдвиге влево

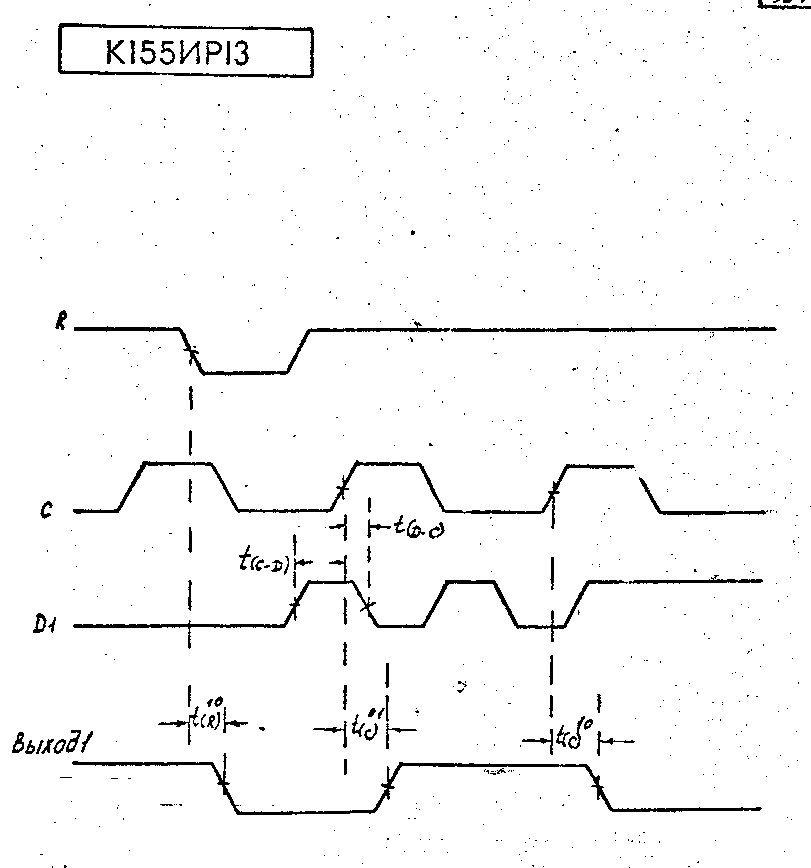

Рис.П2.5.-4. Временные соотношения входных и выходных импульсов
