Кабышев А.В Электроснабжение объектов Ч2

ТМ-400

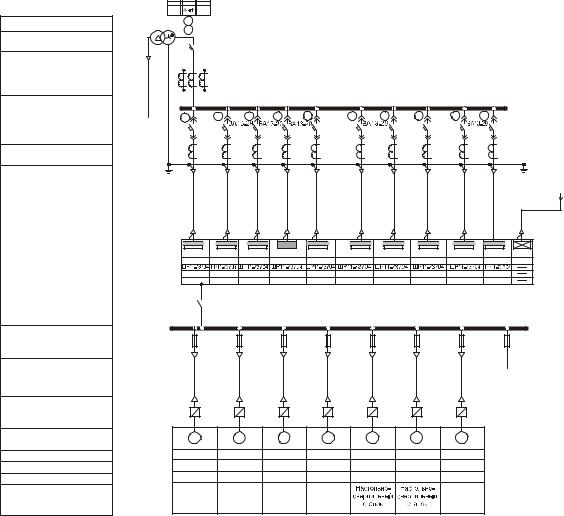

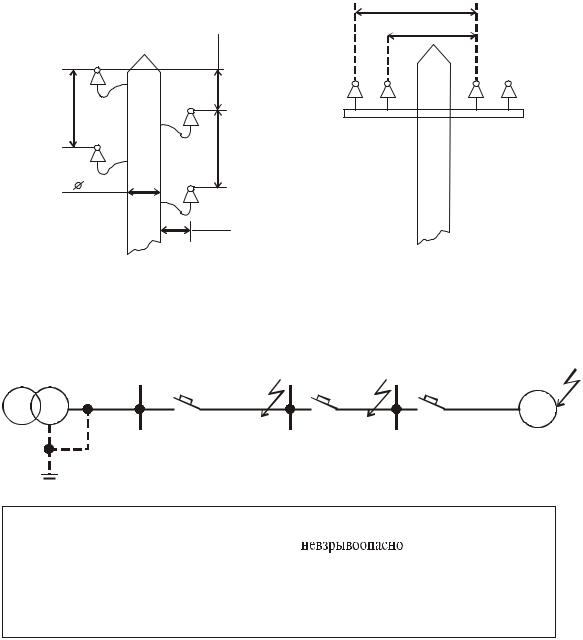

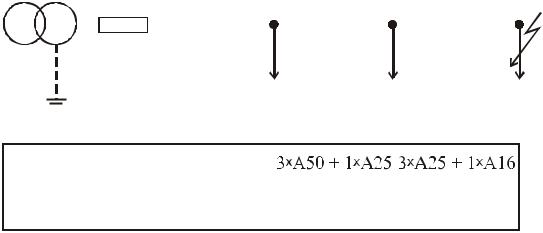

Рис. 2.29. Расчетная схема и данные к заданиям 27−29

28.Для обеспечения отключения линии задания 27 требуется

увеличить сечение нулевого провода на неотключающемся участке l3. Оценить необходимое для отключения сечение нулевого провода.

29.Отключение однофазного КЗ в конце третьего участка линии, рассмотренной в задании 27, можно обеспечить секционированием

участка l3 дополнительным предохранителем при сохранении сечений фазных и нулевого проводов на всех участках. Определить расстояние от подстанции, на котором должен быть врезан секционирующий предохранитель.

30.От подстанции с трансформатором ТМ-400/10 требуется проложить новую линию на опорах, чертеж которых дан на рис. 30, а. По проекту линия выполняется проводом 3×А70 + 1×А35, защищается предохранителем ПН2-250/200, установленным в начале линии. Определить предельно допустимую длину новой линии, при которой плавкая вставка на щите подстанции будет обеспечивать отключение однофазного КЗ, происшедшего в конце линии. Расчет выполнить для схем соединения обмоток транс-

форматора Y/Yн и /Yн.

31.Оценить предельно допустимую длину новой линии задания 30, если линия будет выполнена на опорах по чертежу рис. 2.30, б.

32.Проверить на отключение при однофазных коротких замыканиях кабельную линию, состоящую из трех последовательно соединенных участков (рис. 2.31). Линия питается от трансформатора ТМ-1000 с первичным напряжением 6 кВ и вторичным – 400/230 В, со схемой соединения обмоток Y/Yн. В случае не отключения какого-либо участка

160

установленным аппаратом защиты разработать мероприятия по обеспечению его отключения.

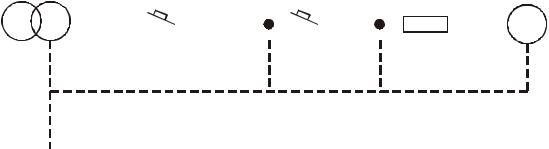

Рис. 2.31. Расчетная схема и данные к заданиям 32−35

33. При реконструкции кабели линии задания 32 (рис. 2.31) были заменены на четырехжильные с изоляцией из сшитого полиэтилена марки АПвПГ аналогичного сечения. Нулевой проводник заземлен и со стороны источника питания, и со стороны потребителя. На каждом участке его сечения равно сечению фазного. Индуктивное сопротивление земли и заземляющих устройств составляет 0,6 Ом/км.

161

Рассчитать сопротивления прямой, обратной и нулевой последовательностей схемы. Проверить на отключение каждой из участков линии при однофазном КЗ в конце участка.

34.При размещении распределительных пунктов линии задания 32

(рис. 2.31) возникла необходимость увеличить длину первого участка l1 до 230 м. Определить предельную длину этого участка, при которой будет обеспечено отключение защитного аппарата.

35.Условия те же, что и в задании 32 (рис. 2.31), но на участке l2 ввиду отсутствия однофазной нагрузки исключается необходимость в нулевом

проводе. С учетом этого участок l2 выполнен проводом АПРТО сечением 3×35 мм2, проложенным в стальной трубе, которая используется в качестве проводника зануления. Проверить на отключение каждый из участков линии при однофазном КЗ в конце участка.

36.Выбрать сечения стальных полос специально предусмотренных для зануления металлических частей электроустановки, питаемой кабельной линией (рис. 2.32). Линия проложена в цехе с невзрывоопасной средой и состоит из трех последовательно соединены трехжильных кабелей с алюминиевыми жилами с пластмассовой и резиновой изоляцией. Для первых двух участков предусмотрены автоматы с комбинированным расцепителем, для последнего участка – предохранитель. Линия питается от комплектной трансформаторной подстанции с трансформатором мощностью 250 кВА и схемой соединения обмоток Y/Yн. Напряжение вторичной стороны трансформатора 400/230 В.

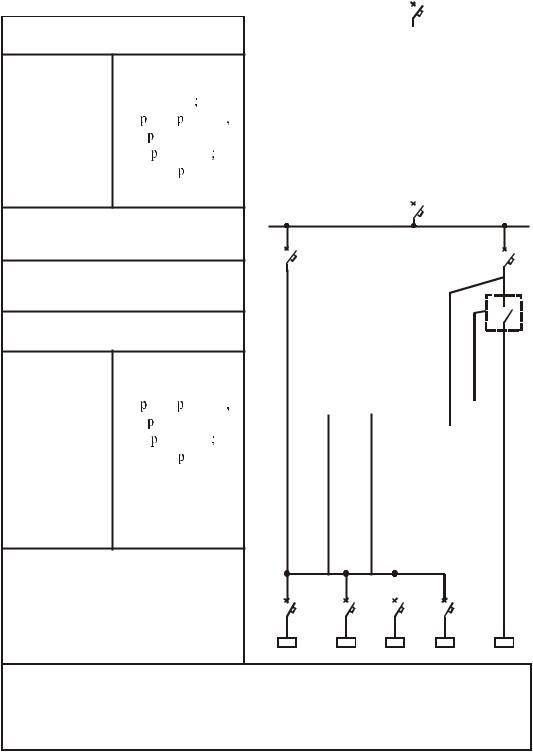

Рис. 2.32. Расчетная схема к заданию 36

37. Определить ток металлического однофазного КЗ в конце воздушной линии длиной 450 м, выполненной алюминиевыми проводами сечением 3×50 + 1×25 на опорах, чертеж которых дан на

162

рис. 2.30, а. Линия запитана от трансформатора номинальной мощностью 750 кВА, схема соединения обмоток Y/Yн, напряжение 0,4 кВ, uКЗ = 5,5 %, сопротивление энергосистемы хс = 0,1хтр.

38. Распределительный пункт 0,4 кВ запитан от трансформатора мощностью 100 кВА кабелем АВРГ-(3×70 + 1×25) длиной 210 м. С учетом переходных сопротивлений вычислить ток однофазного короткого замыкания на зажимах трансформатора и в распределительном пункте. Сопротивление энергосистемы принять равным хс = 0,1хтр. Расчет выполнить для схем соединения обмоток трансформатора Y/Yн и /Yн.

39.Для условий примера 2.19 оценить уходящий в нагрузку ток при трехфазном КЗ в конце кабельной линии, если мощность трансформатора подстанции составляет 400 и 1000 кВА.

40.Определить токи на стороне 6 кВ трансформатора мощностью 1000 кВА при трех-, двух- и однофазном КЗ на выводах 0,4 кВ при

схемах соединения обмоток Y/Yн и /Yн. Питание от системы бесконечной мощности.

163
