.docxПРАКТИЧЕСКАЯ РАБОТА №4
«Расчет разветвленной цепи постоянного тока с одним источником методом «свертки»»
Цепь постоянного тока состоит из нескольких резисторов, соединенных смешанно. Номер схемы, величины сопротивлений резисторов и значение ЭДС приведены в таблице.
Начертить схему цепи, показать направление токов во всех ветвях цепи. Определить эквивалентное сопротивление цепи, ток в каждом резисторе, мощность источника и всех потребителей, а также потенциал в точке А (φА). Для проверки правильности расчета составить баланс мощностей.
№ вар. |
рис. |
Е, В |
R0, Ом |
R1, Ом |
R2, Ом |
R3, Ом |
R4, Ом |
R5, Ом |
1 |
а |
20 |
0,2 |
9 |
15 |
5 |
14 |
6 |
2 |
б |
40 |
0,3 |
16 |
27 |
12 |
35 |
14 |
3 |
в |
60 |
0,4 |
75 |
26 |
40 |
60 |
16 |
4 |
г |
80 |
0,5 |
38 |
50 |
35 |
45 |
9 |
5 |
д |
120 |
0,6 |
80 |
38 |
50 |
70 |
40 |
6 |
е |
140 |
0,7 |
38 |
120 |
60 |
40 |
112 |
7 |
ж |
130 |
0,8 |
120 |
48 |
55 |
40 |
96 |
8 |
з |
150 |
0,9 |
32 |
18 |
48 |
45 |
20 |
9 |
и |
50 |
1 |
15 |
42 |
34 |
10 |
22 |
10 |
к |
70 |
1 |
25 |
28 |
35 |
40 |
60 |
11 |
а |
200 |
2 |
80 |
56 |
120 |
100 |
46 |
12 |
б |
170 |
1 |
76 |
100 |
60 |
90 |
16 |
13 |
в |
190 |
0,9 |
135 |
90 |
42 |
66 |
112 |
14 |
г |
30 |
0,8 |
12 |
23 |
7 |
22 |
9 |
15 |
д |
50 |
0,7 |
35 |
8 |
48 |
16 |
52 |
16 |
е |
70 |
0,6 |
60 |
19 |
30 |
20 |
50 |
17 |
ж |
90 |
0,5 |
45 |
15 |
38 |
50 |
25 |
18 |
з |
110 |
0,4 |
45 |
14 |
27 |
80 |
39 |
19 |
и |
130 |
0,3 |
40 |
95 |
32 |
52 |
20 |
20 |
к |
40 |
0,2 |
18 |
30 |
10 |
28 |
12 |
21 |
а |
80 |
1 |
52 |
35 |
17 |
8 |
45 |
22 |
б |
120 |
1 |
130 |
50 |
80 |
110 |
35 |
23 |
в |
160 |
2 |
100 |
86 |
20 |
80 |
46 |
24 |
г |
240 |
2 |
35 |
250 |
135 |
100 |
65 |
25 |
д |
280 |
1 |
90 |
210 |
130 |
84 |
48 |
26 |
е |
260 |
0,9 |
72 |
195 |
95 |
50 |
38 |
27 |
ж |
100 |
0,8 |
70 |
18 |
96 |
35 |
100 |
28 |
з |
140 |
0,7 |
24 |
39 |
60 |
40 |
50 |
29 |
и |
160 |
0,6 |
25 |
135 |
42 |
84 |
52 |
30 |
к |
210 |
0,4 |
55 |
64 |
40 |
68 |
36 |

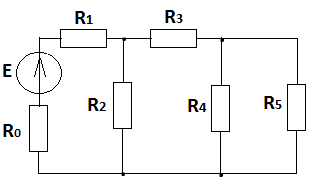

а) б)
А
А
А
А
в) г)
А
А
д) е)
А
А
ж) з)
А
А
и) к)
ПРИМЕР
Определить эквивалентное сопротивление цепи Rэкв, схема которой представлена на
рисунке 1, если заданы значения сопротивлений резисторов R1=8 Ом, R2=4 Ом, R3=2 Ом,
R4=4 Ом, R5=4 Ом. Напряжение сети U=16 В.
Вычислить токи, протекающие в каждом резисторе и мощность, потребляемую цепью.
Дано:
R1=8 Ом;
R2=4 Ом;
R3=2 Ом;
R4=4 Ом;
R5=4 Ом;
U=16 В.
Определить: Rэкв, I1, I2, I3, I4, I5, P.
Рис. 1
Решение:
1. Обозначим стрелками токи, протекающие в каждом резисторе с учетом их направления, и узлы цепи буквами А, В, С, Д.
2 Определим общее эквивалентное сопротивление цепи, метод подсчета которого для цепи со смешанным соединением резисторов сводится к последовательному упрощению схемы:
а) сопротивления R4 и R5 соединены параллельно.
Найдем общее сопротивление при таком соединении:
б) теперь резисторы R2, R3, R4,5 соединены последовательно. Их общее сопротивление:
в) сопротивления R1 и R2,3,4,5 соединены параллельно.
Эквивалентное сопротивление цепи:
4 Общий ток по закону Ома для участка цепи:
5 Токи, протекающие в сопротивлениях цепи:
а) ток в первом сопротивлении:
Сопротивление R1 соединено с зажимами цепи, поэтому напряжение на R1 будет: U=16 В,
такое же напряжение будет на сопротивлении R2,3,4,5;
б) токи во втором и третьем сопротивлениях:
в) чтобы найти токи I4 и I5, надо знать U4,5. Это напряжение можно найти двумя способами:
По закону Ома для параллельно соединенных сопротивлений:
6 Мощность, потребляемая цепью:
