Стоимость 386 тыс. Руб.

Общая:380+386=766 тыс. руб.

Стоимость подстанции 2:

Тип выключателя: У-220А-2000-25У1.

Полная стоимость ячейки: 95 тыс. руб.

Стоимость открытого РУ: 380 тыс. руб.

Два трансформатора ТРДН-40000/220;

Стоимость 2^.169=338 тыс. руб.

Общая:380+280=718 тыс. руб.

Стоимость подстанции 2:

Тип выключателя: У-220А-2000-25У1.

Полная стоимость ячейки: 95 тыс. руб.

Стоимость открытого РУ: 380 тыс. руб.

Два трансформатора ТРДН-40000/220;

Стоимость 2^.169=338 тыс. руб.

Общая:380+280=718 тыс. руб.

К_п/ст=766+718+719=2202 тыс. руб

Стоимость линий:

Для линии А-1 применим железобетонные одноцепные

стоимость: 1211 тыс. руб.

Для линия 1-2 применим железобетонные одноцепные,

стоимость: 1350 тыс.руб.

Для линия 2-3 применим железобетонные одноцепные

стоимость 1177 тыс.руб.

Для линия А-3применим железобетонные одноцепные

стоимость 2491 тыс. руб

К_л=1211+1350+1117+2491=6169 тыс.руб.

К= К_п/ст + К_л =2202+6169=8371 тыс.руб.- единовременные капитальные затраты.

Определение ежегодных эксплуатационных издержек

_{Расчет издержек от потерь электроэнергии в трансформаторах}

_{Подстанция 1}

_{Подстанция 2}

_{Подстанция 3}

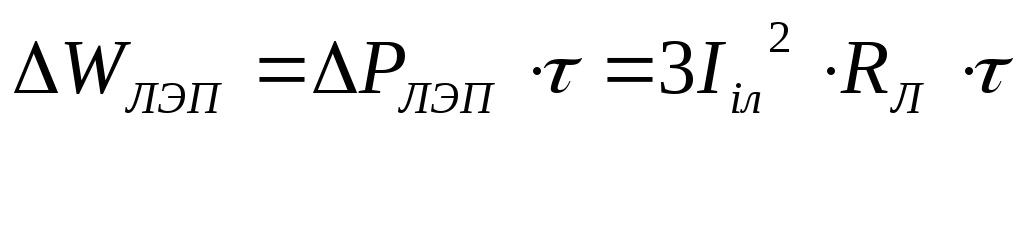

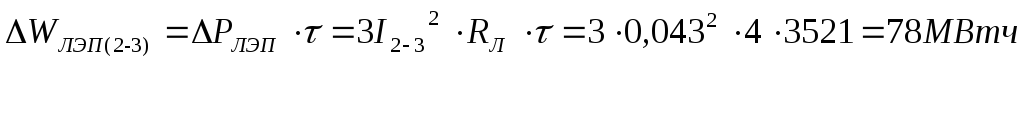

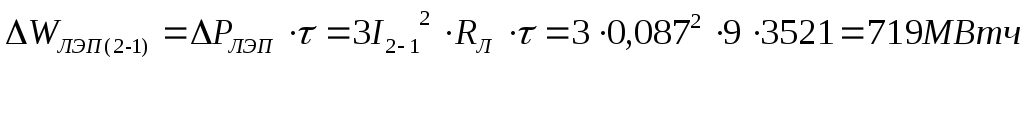

_{Расчет эксплуатационных издержек от потерь электроэнергии в воздушных ЛЭП сети.}

Линии

_{Для разамкнутой сети}

Стоимость подстанции 1:

Тип выключателя: У-220А-2000-25У1.

Полная стоимость ячейки: 95 тыс. руб.

Стоимость открытого РУ380 тыс. руб.

Два трансформатора ТРДН-63000/220;

Стоимость 2^.193=386 тыс. руб.

Общая:380+386=766 тыс. руб.

Стоимость подстанции 2:

Тип выключателя: У-220А-2000-25У1.

Полная стоимость ячейки: 95 тыс. руб.

Стоимость открытого РУ: 665 тыс. руб.

Два трансформатора ТРДН-40000/220;

Стоимость 2^.169=338 тыс. руб.

Общая:665+338=1003 тыс. руб

Стоимость подстанции 3:

Тип выключателя: У-220А-2000-25У1.

Полная стоимость ячейки: 95 тыс. руб.

Стоимость открытого 665 тыс. руб.

Два трансформатора ТРДН-40000/220;

Стоимость 2^.169=338 тыс. руб.

Общая:665+338=1003 тыс. руб

К_п/ст=766+1003+1003=2772тыс. руб

Стоимость линий:

Для линии А-1 применим железобетонные двухцепные

стоимость: 2142 тыс. руб.

Для линия А-2 применим железобетонные двухцепные,

стоимость: 2754 тыс.руб.

Для линия 2-3 применим железобетонные двухцепные

стоимость 2080 тыс.руб.

К_л=1946+2502+1890=6338 тыс.руб.

К= К_п/ст + К_л =277 2+6976=9748 тыс.руб

_{Расчет издержек от потерь электроэнергии в трансформаторах}

_{Подстанция 1}

_{Подстанция 2}

_{Подстанция 3}

_{Расчет эксплуатационных издержек от потерь электроэнергии в воздушных ЛЭП сети.}

Линии

Затраты первого варианта 1498 тыс. руб.

Затраты второго варианта 1605 тыс. руб.

Выбираем 1 вариант(замкнутая сеть)

Определение расчетной нагрузки ПС и расчет потерь в трансформаторах

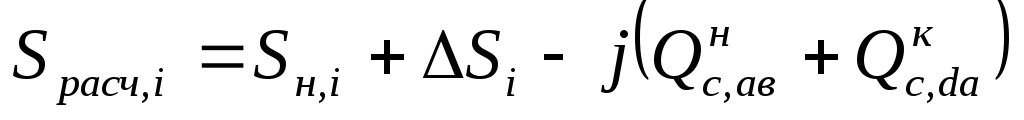

Расчетную нагрузку ПС определяем по формуле:

,

где - нагрузкаi-ой ПС;

- потери полной мощности в трансформаторе;

- реактивные мощности, генерируемые в начале линииda и конце линии ab.

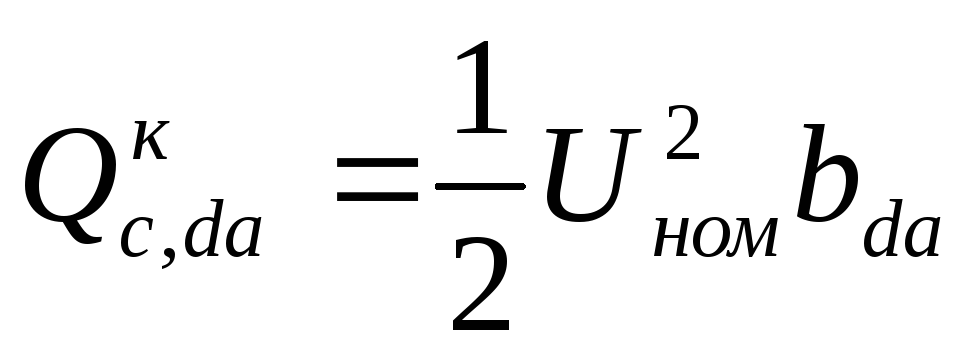

Емкостные мощности линий определяются по номинальным напряжениям :

,

где - емкостные проводимости линий.

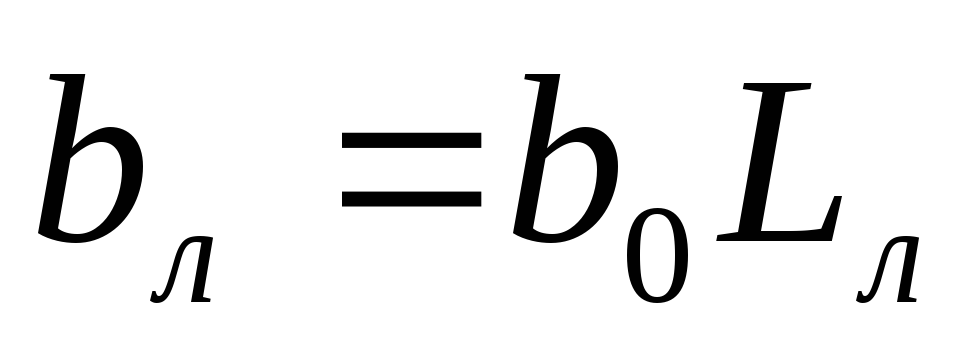

Для одноцепных линий емкостная проводимость определяется следующим образом:

,

где - удельная емкостная проводимость линии;

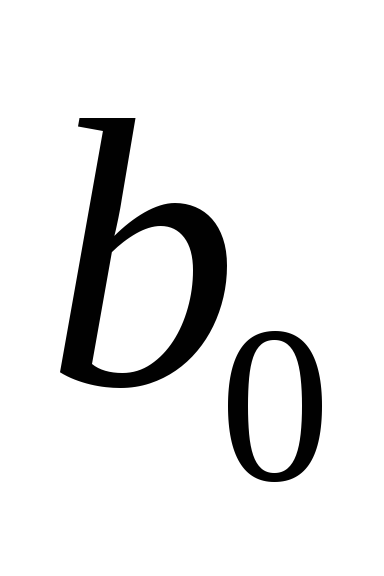

- длина линии.

Определим потери мощности в трансформаторе:

,

где k – количество одинаковых трансформаторов ПС;

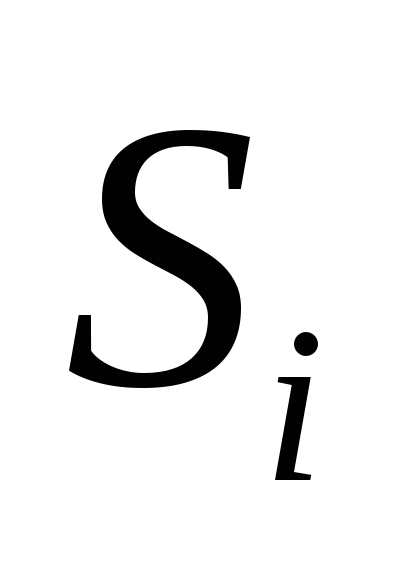

- полная мощностьi-ой ПС;

,,,- каталожные данные.

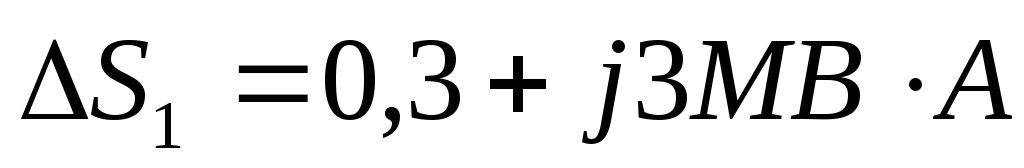

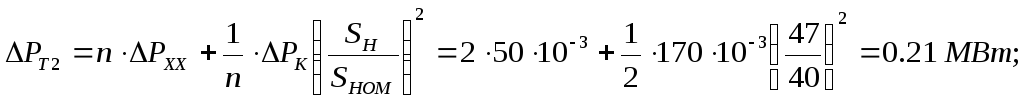

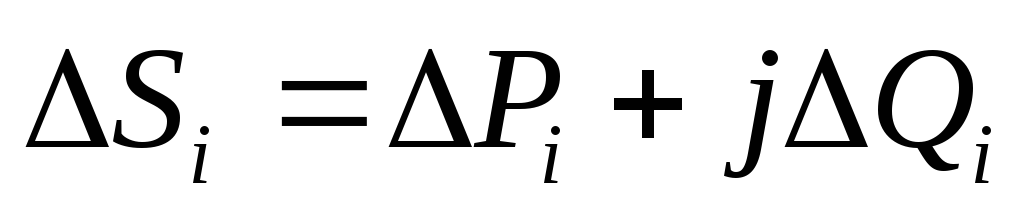

Потери полной мощности в трансформаторе:

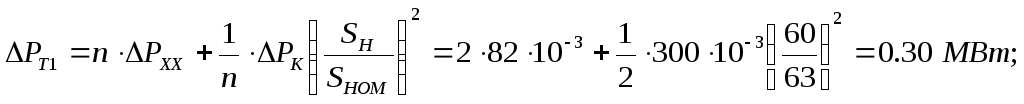

Для ПС № 1 ():

Для ПС № 2 ():

.

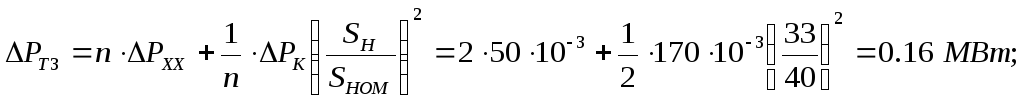

Для ПС № 3 ():

.

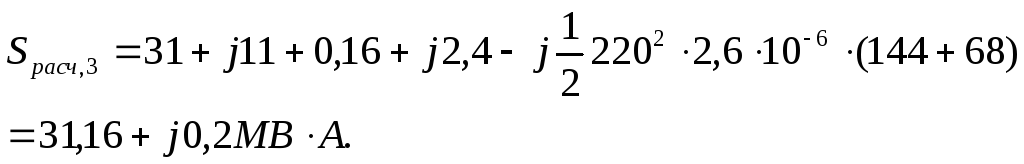

Определим расчетные нагрузки соответствующих ПС:
