Несмотря на большой градиент содержания асфальтенов с увеличением глубины, химический состав асфальтенов, судя по всему, меняется незначительно, или вовсе не меняется.
Данный результат можно проанализировать с точки зрения сил, приводящих к появлению градиентов состава. Согласно FHZ, градиенты состава появляются в результате действия силы тяжести, энтропии
ирастворимости, и в темных нефтях и подвижных тяжелых нефтях влияние силы тяжести является преобладающим. Градиенты молекулярного состава асфальтенов появились бы лишь в том случае, если сила тяжести по-разному бы действовала на разные фракции асфальтенов. Роль силы тяжести в появлении градиентов зависит от подъемной силы частиц асфальтенов – как следует из первого члена FHZ, а гравитационное разделение (сегрегация) зависит от произведения разности плотностей асфальтенов
иостальной нефти на объем частиц асфальтенов. Результаты SALDI указывают на то, что все исследованные в статье асфальтены образуют наноагрегаты
примерно одинаковой массы. Если данный результат можно было бы экстраполировать для того чтобы показать, что асфальтены также образуют кластеры примерно одинакового размера, то вряд ли можно предположить, что сила тяжести привела бы к разделению (сегрегации) асфальтенов разного состава по глубине. Эту точку зрения подтверждают результаты элементного анализа, показывающие, что асфальтены с разных глубин имеют одинаковое содержание серы (приблизительно 8 мас.%), а также результаты XANES, показывающие, что асфальтены с разных глубин содержат аналогичные соединения серы (с преобладанием тиофенов). Если, например, содержащие тиофены асфальтены преимущественно образовывали бы кластеры с разным размером частиц, в отличие от не содержащих тиофены асфальтенов, то влияние силы тяжести на образование двух разных кластеров было бы разным, и следовало бы ожидать появления в асфальтенах градиентов содержания серы и/или градиентов состава. Но никаких градиентов обнаружено не было, и это означает, что более глубокие части залежей содержат просто больше асфальтенов, чем вышезалегающие части, и асфальтены одинаковы.
Взалежах А и В соединения серы и масса наноагрегатов асфальтенов одинаковы в пределах погрешности, и содержание серы в асфальтенах отличается на величину, равную погрешности. Две залежи характеризуются одинаковой материнской породой
ипохожей историей насыщения, и ни одна из них не затронута биохимическим разложением. Поэтому следовало ожидать общего сходства нефтей, что
ибыло установлено. В обеих залежах имеют место
градиенты содержания асфальтенов, что обусловлено гравитационной сегрегацией, но в обеих залежах действие силы тяжести не приводит к появлению градиентов состава асфальтенов.
НЕФТЕГАЗОВЫЕ
Элементарная сера
Сульфид
Тиофен
Сульфоксид
Сульфон
Сульфат
Распространенность

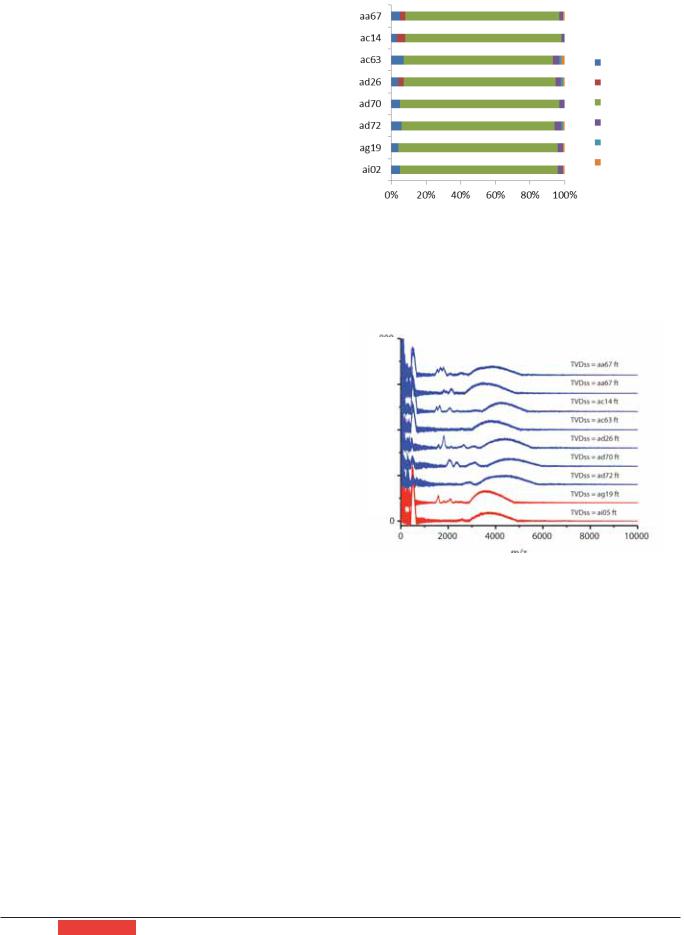

Рис. 7. Соединения серы, полученные на основе подгонки спектров
на рис. 6. Шесть верхних асфальтенов относятся к залежи А, а два верхних асфальтена относятся к залежи В. Во всех асфальтенах содержатся практически одинаковые соединения серы, среди которых преобладают тиофены
Интенсивность сигнала
Рис. 8. Спектры, измеренные методом SALDI. Спектры асфальтенов из
залежи А (темный тон) и залежи В (светлый тон) почти одинаковы
ЗАКЛЮЧЕНИЕ
Проведено исследование восьми проб нефти из трех скважин двух залежей в интервале 700 фут с целью определения в них содержания асфальтенов и молекулярного состава асфальтенов. Нефти этих залежей, в частности шесть проб нефтей из верхней залежи, отличаются большим градиентом содержания асфальтенов (от 2 до 31 мас.%), который можно смоделировать с учетом силы тяжести в соответствии с FHZ. Состав асфальтеноввнефтяхопределялиметодомэлементного анализа; методом XANES, который позволяет определять относительную распространенность серосодержащих функциональных групп; и методом SALDI, который позволяет измерять массу наноагрегатов асфальтенов. Во всех пробах нефти не было обнаружено вариаций состава, и это указывает на то, что разные компоненты асфальтенов группируются и образуют частицы одинакового размера, и они не разделяются
|
№9 • сентябрь 2013 |
19 |
Т Е Х Н О Л О Г И И |
UPSTREAM |
ТЕХНОЛОГИИ |
врезультате действия силы тяжести. Следовательно, гравитационныеэффектыприводяткизменениюсодержания асфальтенов в пределах залежи, но не приводят к изменению состава асфальтенов в пределах залежи.
Спомощью уравнений состояния типа FHZ можно моделировать градиенты содержания асфальтенов, и в нашем исследовании было установлено, что составляющая силы тяжести в FHZ успешно моделирует градиент содержания асфальтенов. В FHZ исходят из предположения, что меняется только содержание асфальтенов, а состав асфальтенов остается постоянным по всей сообщающейся и находящейся в равновесии залежи. Приведенные в статье данные стали первой серьезной проверкой этого предположения. Мы установили, что принятое в FHZ предположение является справедливым, и что разные части сообщающейся и находящейся в равновесии залежи содержат асфальтены одинакового химического состава, но содержаниеасфальтеновразное.Такойрезультатговорит о том, что FHZ можно действительно использовать для точной интерпретации градиентов асфальтенов, даже
взалежах с весьма высокими градиентами содержания. Приэтоммыотмечаем,чтоасфальтеныимеютсложный химический состав, и приводимые в статье результаты измерений не охватывают все возможные вариации молекулярного состава асфальтенов.
СПИСОК ЛИТЕРАТУРЫ
1.Andrews, A.B., Edwards, J.C., Pomerantz, A.E., Mullins, O.C., Nordlund, D., and Norinaga, K. 2011. Comparison of CoalDerived and Petroleum Asphaltenes By 13C Nuclear Magnetic Resonance, DEPT, and XRS. Energy & Fuels 25: 3068–3076.
2.Betancourt, S.S., Ventura, G.T., Pomerantz, A.E., Viloria, O., Dubost, F.X., Zuo, J., Monson, G., Bustamante, D., Purcell, J.M., Nelson, R.K., Rodgers, R.P., Reddy, C.M., Marshall, A.G., and Mullins, O.C. 2009. Nanoaggregates of Asphaltenes in a Reservoir Crude Oil and Reservoir Connectivity. Energy & Fuels
23:1178–1188.
3.Bolin, T.B. 2010. Direct Determination of Pyrite Content in Argonne Premium Coals by the Use of Sulfur X-Ray near Edge AbsorptionSpectroscopy(S-XANES).Energy&Fuels24:5479–5482.
4.Borton,A,Prinkston,D.S,Hurt,M.R,Tan,X,Azyat,K,Scherer, A, Tykwinski, R, Gray, M, Qian, K, and Kenttämaa, 2010. Molecular
Structures of Asphaltenes Based on the Dissociation Reactions of Their Ions in Mass Spectrometry. Energy & Fuels 24: 5548–5559.
5.Buenrostro-Gonzalez, E., Groenzin, H., Lira-Galeana, C., and Mullins,O.C.2001.TheOverridingChemicalPrinciplesThatDefine Asphaltenes. Energy & Fuels 15: 972–978.
Eglington, T.I., Irvine, J.E., Vairavamurthy, A., Zhuo, W., and Manowitz, B. 1994. Formation and Diagenesis of Macromolecular Organic Sulfur in Peru Margin Sediments. Organic Geochemistry
22:781–799.
6.Frank,P.,Hedman,B.,Carlson,R.M.K.,Tyson,T.A.,Roe,A.L., and Hodgson, K.O. 1987. A Large Reservoir of Sulfate and Sulfonate Resides within Plasma Cells from Ascidia Ceratodes, Revealed by X-RayAbsorption near-Edge Structure Spectroscopy. Biochemistry
26:4975–4979.
7.George, G.N., and Gorbaty, M.L. 1989. Sulfur K-Edge X-Ray Absorption Spectroscopy of Petroleum Asphaltenes and Model Compounds. Journal of the Americal Chemical Society
111:3182–3186.
8.Groenzin, H., and Mullins, O.C. 1999. Asphaltene Molecular Size a
Structure. Journal of Physical Chemistry A 103: 11237–11245.
9.Groenzin, H., and Mullins, O.C. 2000. Molecular Size and Structure of Asphaltenes from Various Sources. Energy & Fuels 14: 677–684.
10.Huffman, G.P., Mitra-Kirtley, S., Huggins, F.E., Shah, N., Vaidya,S., andLu,F.1991. QuantitativeAnalysisofAllMajorForms of Sulfur in Coal by X-Ray Absorption Fine Structure Spectroscopy. Energy & Fuels 5: 574–581.
11.Hurtado,P. Gámes,F,andMartinez-Haya,B.2010.One-and Two-Step Ultraviolet and Infrared Laser Desorption Ionization Mass Spectrometry of Asphaltenes. Energy & Fuels 24: 6067–6073.
12.Indo, K., Ratulowski, J., Dindoruk, B., Gao, J., Zuo, J., and Mullins, O.C. 2009. Asphaltene Nanoaggregates Measured in a Live Crude Oil by Centrifugation. Energy & Fuels 23: 4460–4469.
13.Kelemen, S.R., Afeworki, M., Gorbaty, M.L., Sansone, M., Kwiatek, P.J., Walters, C.C., Freund, H., Siskin, M., Bence, A.E., Curry,D.J.,Solum,M.S.,Pugmire,R.J.,Vandenbroucke,M.,Leblond, M.,andBehar,F.2007.DirectCharacterizationofKerogenbyX-Ray andSolid-State13CNuclearMagneticResonanceMethods.Energy & Fuels 21: 1548–1561.
14.Kelemen, S.R., Walters, C.C., Kwiatek, P.J., Freund, H., Afeworki,M.,Sansone,M.,Lamberti,W.A.,Pottorf,R.J.,Machel,H.G., andPeters,K.E.2010.CharacterizationofSolidBitumensOriginating from Thermal Chemical Alteration and Thermochemical Sulfate Reduction. Geochimica et Cosmochimica Acta 74: 5305–5332.
15.Lewan, M.D. 1998. Sulphur-Radical Control on Petroleum Formation Rates. Nature 391: 164–166.
16.Marshall, A.G., and Rodgers, R.P. 2004. Petroleomics: The NextGrandChallengeforChemicalAnalysis.AccountsofChemical Research 37: 53–59.
17.Marshall, A.G., and Rodgers, R.P. 2008. Petroleomics: ChemistryoftheUnderworld.ProceedingsoftheNationalAcademy of Sciences, USA 105: 18090–18095.
18.Mitra-Kirtley, S., Mullins, O.C., Ralston, C.Y., Sellis, D., and Pareis,C.1998.DeterminationofSulfurSpeciesinAsphaltene,Resin, andOilFractionsofCrudeOils.AppliedSpectroscopy52:1522–1525.
19.Mullins,O.C.2008.ThePhysicsofReservoirFluids:Discovery through Downhole Fluid Analysis. Sugar Land, TX: Schlumberger.
20.Mullins,O.C.2010.TheModifiedYenModel.Energy&Fuels
24:2179–2207.
21.Mullins, O.C., Betancourt, S.S., Cribbs, M.E., Dubost, F.X., Creek, J.L., Andrews, A.B., and Venkataramanan, L. 2007a. The Collodial Structure of Crude Oil and the Structure of Oil Reservoirs. Energy & Fuels 21: 2785–2794.
22.Mullins, O.C., Sabbah, H., Eyssautier, J., Pomerantz, A.E., Barré, L., Andrews, A.B., Ruiz-Morales, Y., Mostowfi, F., McFarlane,
R.,Goual,L.,Lepkowicz,R.,Cooper,T.,Orbulescu,J.,Leblanc,R.M., Edwards, J., and Zare, R.N. 2012a. Advances in Asphaltene Science and the Yen–Mullins Model. Energy & Fuels 26: 3986–4003.
23.Mullins, O.C., Seifert, D.J., Zuo, J.Y., and Zeybek, M. 2012b. Clusters of Asphaltene Nanoaggregates Observed in Oilfield Reservoirs. Energy & Fuels.
НЕФТЕГАЗОВЫЕ
20 |
№9 • сентябрь 2013 |
|
Т Е Х Н О Л О Г И И |
UPSTREAM |
ТЕХНОЛОГИИ |
24.Mullins, O.C., Seifert, D.J., Zuo, J.Y., Zeybek, M., Zhang, D., and Pomerantz, A.E., 2012c. Asphaltene Gradients and Tar Mat Formation in Oil Reservoirs. In: World Heavy Oil Conference, Aberdeen, Scotland.
25.Mullins, O.C., Sheu, E.Y., Hammami, A., and Marshall, A.G. 2007b. Asphaltenes, Heavy Oils, and Petroleomics. New York: Springer.
Peng, D.– Y., and Robinson, D.B. 1976. Industrial and Engineering Chemistry Fundamentals 15: 59–64.
26.Peters, K.E., Walters, C.C., and Moldowan, J.M. 2005. The Biomarker Guide, 2nd edition Cambridge: Cambridge University Press.
27.Pfeiffer, T., Reza, Z., Schechter, D.S., McCain, W.D., and Mullins, O.C., 2011. Determination of Fluid Composition Equilibrium under Consideration of Asphaltenes – a Substantially Superior Way to Assess Reservoir Connectivity Than Formation Pressure Surveys. In: SPE 145609.
28.Pickering, I.J., George, G.N., Yu, E.Y., Brune, D.C., Tuschak, C., Overmann, J., Beatty, J.T., and Prince, R.C. 2001. Analysis of Sulfur Biochemistry of Sulfur Bacteria Using X-Ray Absorption Spectroscopy. Biochemistry 40: 8138–8145.
29.Pinkston, S, Duan, P, Gallardo, A, Habicht, S, Tan, X, Qian, K, Gray, M, Müllen, K, and Kenttämaa, 2009. Analysis
of Asphaltenes and Asphaltene Model Compounds by LaserInduced Acoustic Desorption/Fourier Transform Ion Cyclotron Resonance Mass Spectrometry. Energy & Fuels 23: 5564–5570.
30.Pomerantz, A.E., Bake, K.D., Craddock, P.R., Kurzenhauser, K.W., Kodalen, B.G., Mitra-Kirtley, S., and Bolin, T. 2013. Sulfur SpeciationinKerogenandBitumenfromGasandOilShales.submitted.
31.Pomerantz, A.E., Cañas, J.A., Peters, K.E., Mullins, O.C., Koerner, K., Auman, J., and Curry, D., 2010a. Assessing Reservoir Connectivity through Biomarker and Bulk Compositional Gradient Analysis. In: SPE 135341.
32.Pomerantz, A.E., Hammond, M.R., Morrow, A.L., Mullins, O.C., and Zare, R.N. 2008. Two-Step Laser Mass Spectrometry of Asphaltenes. Journal of the Americal Chemical Society 130: 7216–7217.
33.Pomerantz, A.E., Hammond, M.R., Morrow, A.L., Mullins, O.C., and Zare, R.N. 2009. Asphaltene Molecular-Mass Distribution Determined by Two-Step Laser Mass Spectrometry. Energy & Fuels 23: 1162–1168.
R.N. 2010. Comparing Laser Desorption/Laser Ionization Mass Spectra of Asphaltenes and Model Compounds. Energy & Fuels
24:3589–3594.
38.Sabbah, H., Morrow, A.L., Pomerantz, A.E., and Zare, R.N. 2011. Evidence for Island Structures as the Dominant Architecture
of Asphaltenes. Energy & Fuels 25: 1597–1604.
Sabbah, H., Pomerantz, A.E., Wagner, M., Müllen, K., and Zare, R.N. 2012. Laser Desorption Single-Photon Ionization of Asphaltenes: Mass Range, Compound Sensitivity, and Matrix Effects. Energy & Fuels 26: 3521–3526.
39.Sarret, G., Conna, J., Kasrai, M., Bancroft, G.M., Charrié-
Duhaut, A., Lemoine, S., Adam, P., Albrecht, P., and Eybert- Bérard, L. 1999. Chemical Forms of Sulfur in Geological and
Archeological Asphaltenes from Middle East, France, and Spain Determined by Sulfur K- and L-Edge X-Ray Absorption nearEdge Structure Spectroscopy. Geochimica et Cosmochimica Act 63: 3767–3779.
40.Schouten, S., Sinninghe Damsté, J.S., and de Leeuw, J.W. 1995. The Occurrence and Distribution of Low-Molecular- Weight Sulphoxides in Polar Fractions of Sediment Extracts and Petroleum. Organic Geochemistry 2: 129–138.
41.Seifert, D.J., Qureshi, A., Zeybek, M., Pomerantz, A.E., Zuo, J.Y., and Mullins, O.C., 2012a. Heavy Oil and Tar Mat Characterization within a Single Oil Column Utilizing Novel Asphaltene Science. In: SPE 163291.
42.Seifert, D.J., Zeybek, M., Dong, C., Zuo, J.Y., and Mullins, O.C., 2012b. Black Oil, Heavy Oil and Tar in One Oil Column Understood by Simple Asphaltene Nanoscience. In: SPE 161144.
43.Spiro, C.L., Wong, J., Lytle, F.W., Greegor, R.B., Maylotte, D.H., and Lamson, S.H. 1984. X-Ray Absorption Spectroscopic Investigation of Sulfur Sites in Coal: Organic Sulfur Indentification. Science 226: 48–50.
44.Waldo, G.S., Carlson, R.M.K., Moldowan, J.M., Peters, K.E., and Penner-Hahn, J.E. 1991. Sulfur Speciation in Heavy Petroleums: Information from X-Ray Absorption near-Edge Structure. Geochimica et Cosmochimica Act 55: 801–814.
45.Waldo, G.S., Mullins, O.C., Penner-Hahn, J.E., and Cramer, S.P. 1992. Determination of the Chemical Environment of Sulphur in Petroleum Asphaltenes by X-Ray Absorption Spectroscopy. Fuel 71: 53–57.
ñ46. Wilhelms, A., and Larter, S.R. 2004. Shaken but Not
34.Pomerantz, A.E., Ventura, G.T., McKenna, A.M., Ca as,
J., Auman, J., Koerner, K., Curry, D., Nelson, R.K., Reddy, C.M., Rodgers, R.P., Marshall, A.G., Peters, K.E., and Mullins, O.C. 2010b. Combining Biomarker and Bulk Compositional Gradient Analysis to Assess Reservoir Connectivity. Organic Geochemistry
41:812–821.
35.Prietzel, J., Botzaki, A., Tyufekchieva, N., Brettholle, M., Thieme, J., and Klysubun, W. 2011. Sulfur Speciation in Soil by S K-Edge XANES Spectroscopy: Comparison of Spectral Deconvolution and Linear Combination Fitting. Environmental Science and Technology 45: 2878–2886.
36.Qian, K., Edwards, K.E., Siskin, M., Olmstead, W.N., Mennito, A.S., Dechert, G.J., and Hoosain, N.E. 2007. Desorption and Ionization of Heavy Petroleum Molecules and Measurements ofMolecularWeightDistributions.Energy&Fuels21:1042–1047.
37.Sabbah, H., Morrow, A.L., Pomerantz, A.E., Mullins, O.C., Tan, X., Gray, M.R., Azyat, K., Tykwinski, R.R., and Zare,
Always Stirred. Impact of Petroleum Charge Mixing on Reservoir Geochemistry. In: Understanding Petroleum Reservois: Towards an Integrated Reservoir Engineering and Geochemical Approach. Ed. by J. M. Cubitt, W. A. England, S. R. Larter. 27–35 pp. London: Geological Society.
47.Wiltfong,R.,Mitra-Kirtley,S.,Mullins,O.C.,Andrews,A.B., Fujisawa, G., and Larsen, J.W. 2005. Sulfur Speciation in Different Kerogen by XANES Spectroscopy. Energy Fuels 19: 1971–1976.
48.Wu, Q., Pomerantz, A.E., Mullins, O.C., and Zare, R.N. 2013. Minimization of Fragmentation and Aggregation by Laser Desorption Laser Ionization Mass Spectrometry Energy & Fuels: in press.
49.Zuo, J.Y., Mullins, O.C., Freed, D., Elshahawi, H., Dong, C., and Seifert, D.J. 2012. Advances in the Flory–Huggins– Zuo Equation of State for Asphaltene Gradients and Formation Evaluation. Energy & Fuels: in press.
НЕФТЕГАЗОВЫЕ
|
№9 • сентябрь 2013 |
21 |
Т Е Х Н О Л О Г И И |
UPSTREAM |
ТЕХНОЛОГИИ |
МОНИТОРИНГ СКВАЖИНЫ1
Ряховский А., ведущий специалист супервайзинга строительства скважин ЗАО «Ванкорнефть»
ОБЛАСТЬ ПРИМЕНЕНИЯ И АКТУАЛЬНОСТЬ ТЕХНОЛОГИИ
Длярабочихскважинразногоназначенияиконструкциисосверхнизкойприемистостьюмежколонных пространств <0,0083м3/(ч·МПа) или менее 2 м3/сут при 10 МПа. Применяется сразу после окончания строительства скважины и в течение всего времени работы скважины до ее ликвидации.
Появление межколонных давлений (МКД) на устьевом оборудовании свидетельствует о наличии каналов перетока флюидов в межколонных пространствах, резьбовых соединениях колонн или в устьевом оборудовании, что недопустимо в скважи- нахлюбогоназначения.ВПБ08-624-03этискважины считаются технически неисправными, что требует принятия мер по устранению МКД, а в случае невозможности — ликвидации скважины.
Скважины относятся к сложным техническим сооружениям и с развитием новых технологий их строительства они становятся все более и более дорогими. В мировой практике эксплуатации скважин отсутствует эффективная система контроля состояния степени герметичности обсадных колонн, их резьбовыхсоединений,отсутствуетсистемаконтроля герметичности устьевых уплотнителей колонн и нет технологиипостоянногоподдержаниягерметичности скважинного оборудования и межколонной среды. В этой статье изложена идея и предложен способ, с помощью которого при низких затратах по сравнению со стоимостью скважины, можно осуществить этот контроль, постоянно поддерживая и контролируя герметичность скважинного оборудования и межколонной среды, что существенно должно увеличить срок службы скважин, сократить трудовые и материальные затраты на их ремонт и контролировать экологическую безопасность скважины.
В этой технологии предупреждение МКД и контроль герметичности обсадных колонн и межколонной среды реализуется постоянным воздействием давления на межколонные пространства скважины (МКП), постоянного нагнетания в МКП до заданного давления специальной герметизирующей жидкости, которая закупоривает миграционные каналы в МКП, герметезирует микрозазоры резьбовых соединенийколонн.Фиксируярасходомеромвеличину приемистости МКП, можно получить информацию
о состоянии герметичности скважины. Независимо от того есть или нет в наличии МКД в эксплуатируемой скважине, это профилактическое воздействие давлением на МКП в комплексе с электронной системой контроля герметичности устьевых уплотнителей обсадных колонн дает возможность постояннопрослеживатьгерметичность,«здоровье» скважины, предупреждая межколонные давления
впроцессе эксплуатации скважины, обеспечивая технико-технологическую и экологическую безопасность функционирования скважин.
Принцип этой технологии исходит из анализа причин появления МКД в устьевом оборудовании скважин.
Причины появления МКД можно разделить на три составляющие:
негерметичность резьбовых соединений колонны;
негерметичность устьевых уплотнителей обсадных колонн;
негерметичность неоднородной среды МКП, по которой мигрируют вверх пластовые флюиды (в основном метан, как самый проницаемый газ) по образованным микроканалам под воздействием возникших физико-химических процессов и сил из-за нарушения природного равновесия и баланса
втолще пород при строительстве скважины. Негерметичность резьбовых соединений обсад-
ных колонн обусловлена качеством спущенной обсадной колонны, совершенством конфигурации ее присоединительнойрезьбы,качествомпроизводства работ по спуску колонн. При эксплуатации скважины обсадные колонны подвергаются механическим, термическим и физико-химическим воздействиям.
Врезультате этих воздействий происходит микродвижение обсадных колонн, как по длине, так и в диаметре [4], а при постоянном вибрационном поле, возникающем при движении газожидкостного потока к устью, происходит микрострагивание поверхностей присоединительных резьб. Эти факторы, усиленные физико-химическим воздействием среды, способствуют частичной разгерметизации резьбовых соединений обсадных колонн.
В70-х годах в СССР были проведены исследования и испытания образцов различных типов разъемных соединений в целях предотвращения утечек
