4.5. Методика и порядок выполнения работы
– перед включением насоса полностью закрывают вентиль на нагнетательном трубопроводе и полностью открывают на всасывающем;
– включают электродвигатель насоса;
– проводят замеры показаний манометра, вакуумметра, амперметра и вольтметра при полностью закрытой задвижке;
– открывают вентиль таким образом, чтобы уровень воды в водомерной трубке треугольного водослива поднялся на заданную высоту (обычно принимают 2-6 см, с шагом 1 см) и удерживался на этой отметке;
– проводят замеры показаний приборов при каждой высоте подъема воды в водомерной трубке и по тарировочной кривой определяют подачу насоса, результаты заносят в таблицу 4.1;
– после того, как проведены все необходимые замеры, полностью закрывают вентиль на нагнетательной линии и выключают насос.
Все результаты замеров сводят в таблицу 4.1, а затем производят необходимые расчеты для получения основных характеристик центробежного насоса.
По тарировочной кривой водослива, приведенной ниже (рисунок 4.2), или по формуле (1) определяют подачу Q.
Q=1,343h2,47 [м3/с] (1) где h - высота подъема волны над вершиной водослива [м].
Величину давления Р можно определить по показаниям манометра и вакуумметра
P=Pман+Рвак [Па], (2) где Рман - показания манометра [Па];
Рвак - показания вакуумметра [Па].
Напор, развиваемый насосом, рассчитываем по формуле (предварительно переведя показания манометра и вакуумметра из кГс/см2 в Па, 1кГс/см2 = 105Па):
Н=Р/g [м], (3)
где - плотность жидкости (плотность воды 1000 кг/м3);
g - ускорение свободного падения (g=9,81 м/с2).
Рисунок 4.2 - Тарировочная кривая треугольного водослива
Полезная мощность насоса Nп т.е. мощность, передаваемая насосом перекачиваемой жидкости, может быть определена по зависимости:
Nп=PQ [Вт], (4)
где Р выражено в Па, Q-в м3/с.
Мощность, потребляемая электродвигателем насоса, определяется зависимостью:
N3=√3UIcosφ [Вт], (5)
где U - показания вольтметра;
I - показания амперметра;
сosφ - косинус угла сдвига фаз.
Мощность на валу насоса равна:
Nв=Nэηэд [Вт], (6)
где ηэд - к.п.д. электродвигателя.
Величины ηэд и cosφ являются функциями момента на валу электродвигателя и для условий выполнения данной работы ηэд=0,85, а cosφ=0,89.
Коэффициент полезного действия насоса равен отношению полезной мощности к мощности на валу насоса:
η=Nп /Nв . (7)
Таблица 4.1 - Итоги обработки результатов испытаний насоса
№ |
Измерения или вычисленная величина |
Размерность |
Номера опытов | |||||
1 |
2 |
3 |
4 |
5 |
6 | |||
1 |
Высота воды над водосливом h |
см |
|
|
|
|
|
|
2 |
Показания манометра Рман |
Па |
|
|
|
|
|
|
3 |
Показания вакуумметра Рвак |
Па |
|
|
|
|
|
|
4 |
Давление насоса Р |
Па |
|
|
|
|
|
|
5 |
Напор насоса Н |
м |
|
|
|
|
|
|
6 |
Показания амперметра I |
А |
|
|
|
|
|
|
7 |
Показания вольтметра U |
В |
|
|
|
|
|
|
8 |
Мощность электродвигателя Nэ |
Вт |
|
|
|
|
|
|
9 |
Мощность на валу насоса Nв |
Вт |
|
|
|
|
|
|
10 |
Мощность насоса полезная Nп |
Вт |
|
|
|
|
|
|
11 |
Подача насоса Q |
м3/с |
|
|
|
|
|
|
12 |
К.П.Д. насоса η |
- |
|
|
|
|
|
|

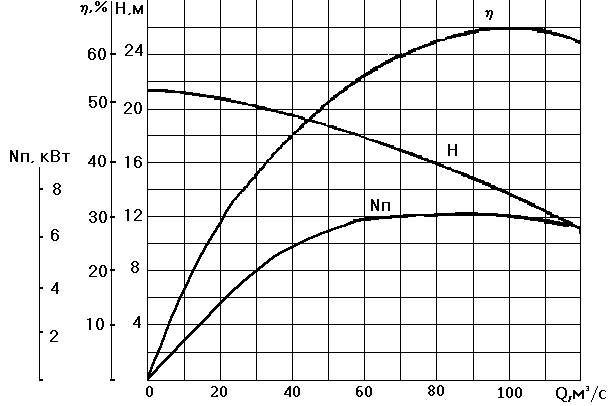

По результатам расчетов строят графики зависимостей Н1=f(Q1), Nп1=f(Q1), η=f(Q1). Примерный вид основных характеристик центробежного насоса представлен на рисунке 4.3.
Рисунок 4.3 - Пример основных характеристик центробежного насоса
