ПОВОЛЖСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ И ИНФОРМАТИКИ
КАФЕДРА ЛИНИЙ СВЯЗИ И ИЗМЕРЕНИЙ В ТЕХНИКЕ СВЯЗИ
Характеристики, параметры и классификация оптических волокон и оптических кабелей
Яблочкин К.А. |
1 |

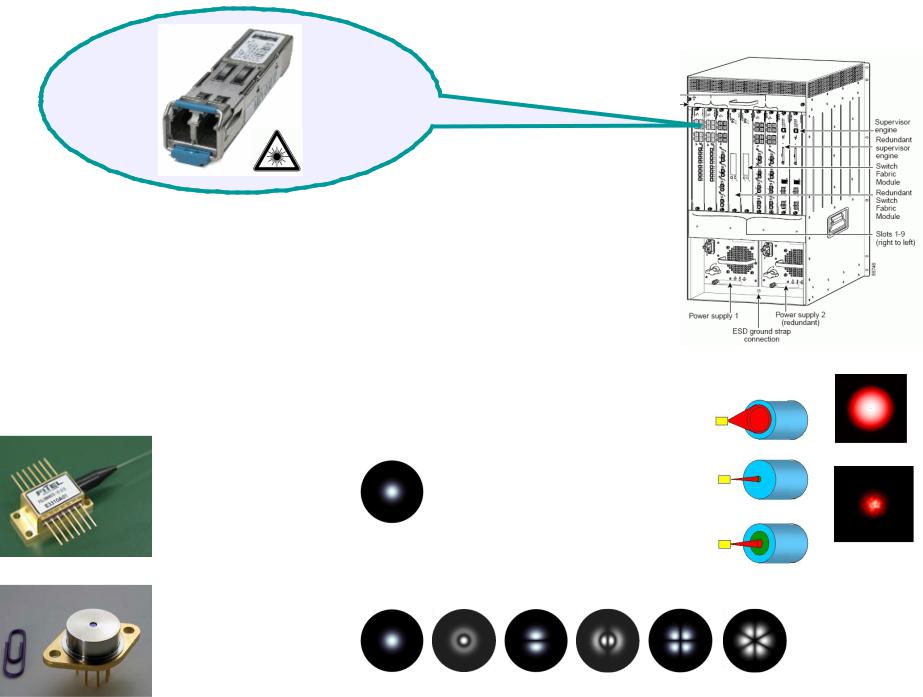

Системы передачи
cовременное коммерческое активное оборудование гигабитных и мульти- гигабитных сетей передачи данных
реализуется на основе
лазерных источников излучения
|
|
|
LED |
|
|
|
|
LD FP |
|
LD |
|
=1310 нм |
|
VCSEL |
|
|
|
|
|
|
|
|
|
|
|
|
|
VCSEL |
|
|
|
=850 нм |
|
. |
2 |
«Современные системы телекоммуникаций»

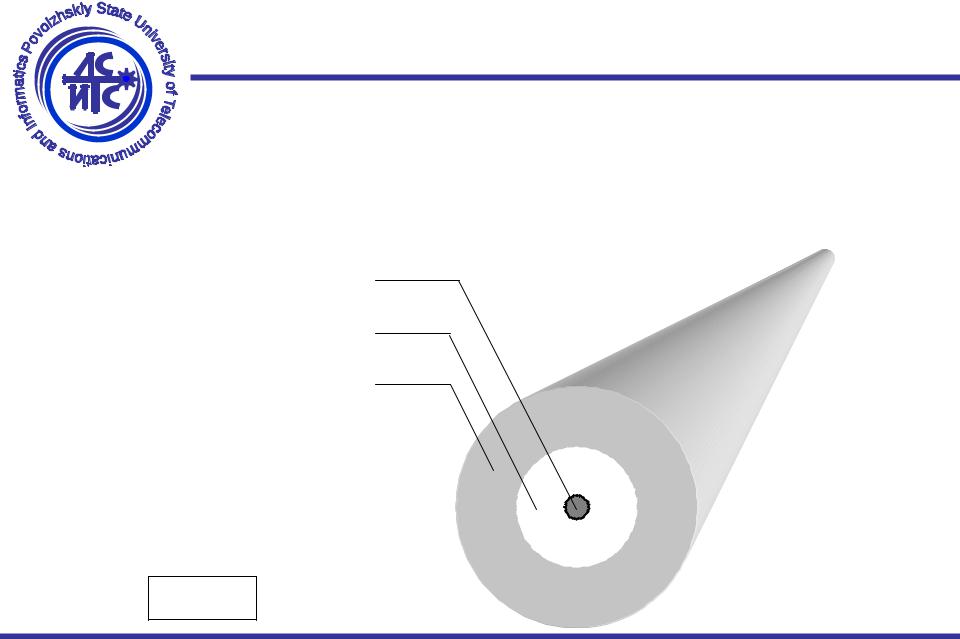

Конструкция оптических волокон
Оптические волокно (ОВ) представляет собой двухслойную, как правило, цилиндрическую структуру в виде сердцевины, заключенной в оболочку.
сердцевина, n1
оболочка, n2
акриловое покрытие
n1>n2
Яблочкин К.А. |
3 |
«Современные системы телекоммуникаций»
птические волокна, их основные типы и параметры
По материалу сердцевина–оболочка выделяют следующие группы волоконных световодов:
•кварц – кварц
•кварц – полимер
•полимер - полимер
Яблочкин К.А. |
4 |
«Современные системы телекоммуникаций»
птические волокна, их основные типы и параметры
В настоящее время на сетях связи наиболее широко используются кварцевые волокна (SiO2), которые, по сравнению с полимерными, обладают существенно меньшим затуханием.
Значение показателя преломления сердцевины n1 несколько превышает показатель преломления оболочки n2. Для обеспечения разницы показателей преломления материал сердцевины слабо легируют германием (Ge) или другими добавками.
Первичное защитно-упрочняющее покрытие (ПЗУП) – эпоксиакрилат (акрил).
Яблочкин К.А. |
5 |
«Современные системы телекоммуникаций»
В зависимости от условий распространения световой
волны в сердцевине оптических волокон (ОВ) делятся на одномодовые (SM – Single Mode) и
многомодовые (ММ – Multi Mode).
Яблочкин К.А. |
6 |
«Современные системы телекоммуникаций»
ОВ: диаметр сердцевины (2a=8…10 мкм) соизмерим с длиной волны, и за счет этого в нем существует только одна основная направляемая мода HE11 (линейно-поляризованная LP01).
LP01
Яблочкин К.А. |
7 |
«Современные системы телекоммуникаций»

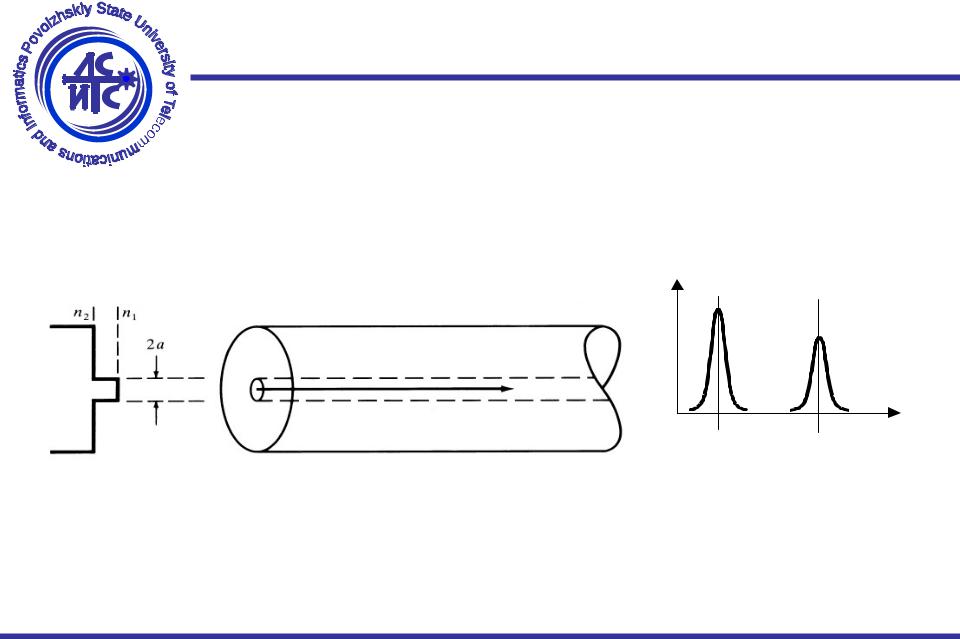

Распространение основной моды LP01 в ступенчатых одномодовых волоконных световодах
P(t)
t1 t2
импульс импульс
на входе на выходе
Яблочкин К.А. |
8 |
«Современные системы телекоммуникаций»

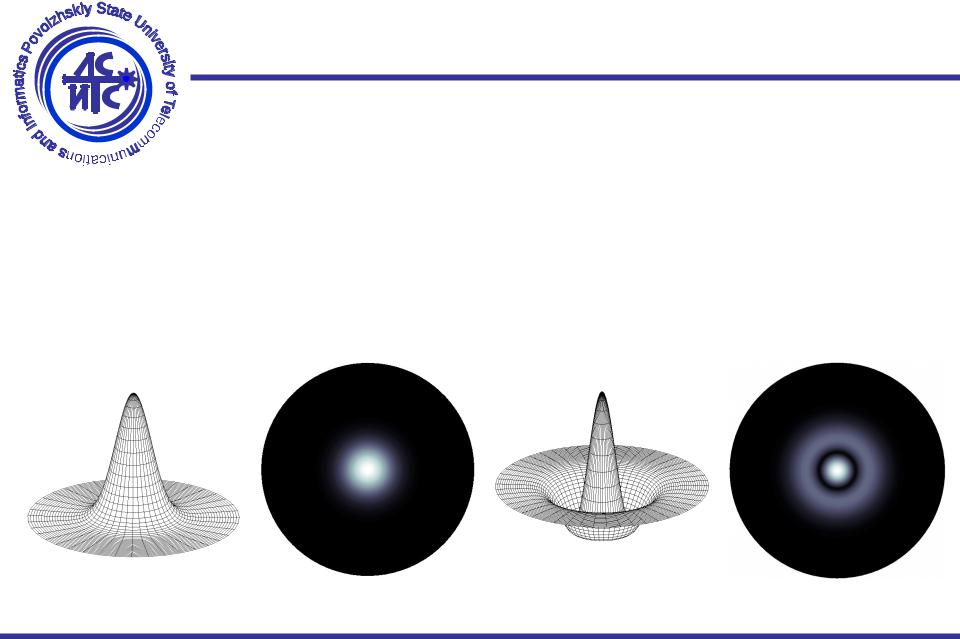

ОВ: диаметр сердцевины больше длины волны
оптической несущей, и условие полного внутреннего отражения выполняется не только для основной моды, но и для мод высших порядков. Число
распространяющихся |
мод |
может |
составлять |
нескольких тысяч. |
|
|
|
LP01 |
LP02 |
|
|
Яблочкин К.А. |
9 |
«Современные системы телекоммуникаций»

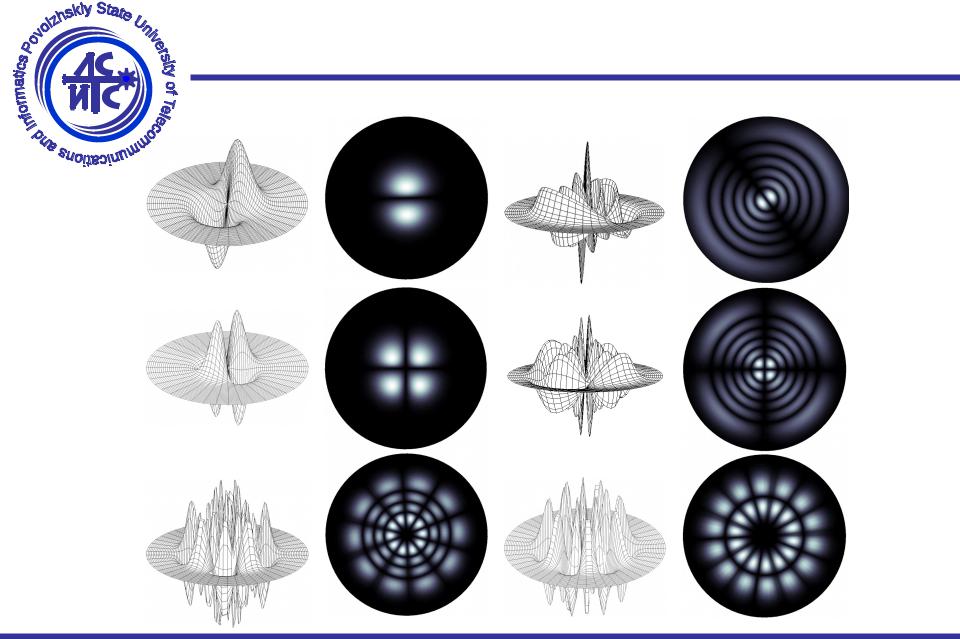

LP16
LP21 |
LP26 |
LP54 |
LP72 |
Яблочкин К.А. |
10 |
