Типовая схема 2:

Организация защищенного канала между несколькими локальными сетями через Internet. Туннель на многокарточных Координаторах.

Незащищенная схема.

Информация об исходной схеме сети.

Адреса в локальных сетях частные.

На входах в локальные сети стоят компьютеры PROXY с реальными адресами.

Локальных сетей может быть сколько угодно.

Требуемая защита.

Требуется защита информационного обмена при прохождении через открытый Интернет.

Требуется, чтобы защищенный туннель был прозрачен для пользователей, которые работают с ресурсами удаленных ЛВС.

Требуется, чтобы пользователи локальной сети не имели доступа к ресурсам открытого Интернета, за исключением ресурсов других локальных сетей, определенных администратором, с которыми организуется защищенное взаимодействие.

Схема защиты, обеспечивающая выполнение сформулированных требований.

Комментарии к схеме защиты.

ПО ViPNet [Администратор]устанавливается на один из компьютеров (администратор безопасности) распределенной сети (обычно в центральном офисе).

Данное ПО позволяет:

• создать топологию (логическую конфигурацию) VPN-Tunnel и сгенерировать ключевую информацию для VPN-Tunnel, задает названия объектам VPN-Tunnel и разрешает или запрещает связи между ними;

• модифицировать (добавить или удалить объекты) VPN-Tunnel с последующей рассылкой обновленной справочной и ключевой информации тем объектам VPN-Tunnel, которых коснулось конкретное изменение;

• централизованно обновить установленное ПО (ViPNet [Координатор]) в случае выхода новой версии.

ПО ViPNet [Координатор]устанавливается на шлюзы локальных сетей (компьютеры PROXY). IP-адреса таких компьютеров должны быть статическими и реальными.

Данное ПО выполняет следующие функции:

• является Межсетевым Экраном, который запрещает доступ в ЛВС из открытого Интернета;

• туннелирует открытый информационный обмен между компьютерами удаленных ЛВС в защищенное соединение от ViPNet [Координатора] данной ЛВС до ViPNet [Координатора] удаленной ЛВС;

• разграничивает доступ удаленных туннелируемых компьютеров к ресурсам «своей» ЛВС (не к каждому компьютеру данной ЛВС смогут получить доступ компьютеры удаленной ЛВС);

• разграничивает доступ «своих» туннелируемых компьютеров к ресурсам удаленной ЛВС (не каждый компьютер данной ЛВС сможет получить доступ к компьютерам удаленной ЛВС).

Типовая схема 3:

Организация защищенного канала между несколькими локальными сетями через Internet + мобильные пользователи. Туннель на однокарточных Координаторах.

Незащищенная схема.

Информация об исходной схеме сети.

Адреса в локальных сетях частные.

На входах в локальные сети стоят компьютеры PROXY с реальными адресами.

Локальных сетей может быть сколько угодно.

К открытому Интернету подключается произвольное количество мобильных пользователей.

Требуемая защита.

Требуется защита информационного обмена при прохождении через открытый Интернет.

Требуется, чтобы защищенный туннель был прозрачен для пользователей, которые работают с ресурсами удаленных ЛВС.

Требуется, чтобы пользователи локальной сети не имели доступа к ресурсам открытого Интернета, за исключением ресурсов других локальных сетей, определенных администратором, с которыми организуется защищенное взаимодействие и, возможно, ресурсов мобильных пользователей.

Требуется организовать защищенный доступ мобильных пользователей к туннелируемым ресурсам ЛВС.

Требуется исключить необходимость установки ПО ViPNet [Координатор] на шлюзы ЛВС.

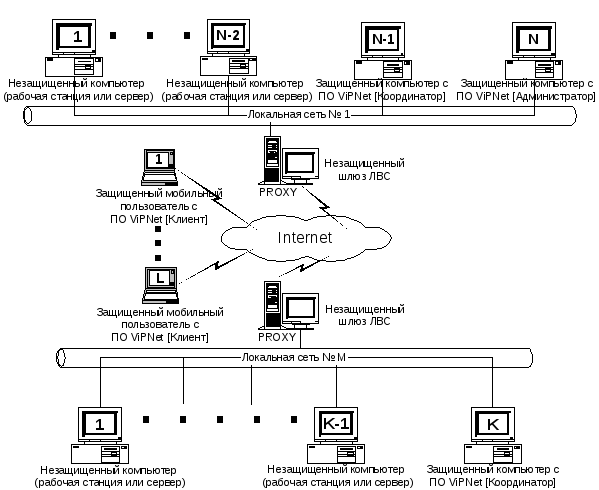

Схема защиты, обеспечивающая выполнение сформулированных требований.
