Целлюлоза Распространение в природе

Целлюлоза – один из самых распространенных природных полисахаридов, главная составляющая часть и основной структурный материал клеточных стенок растений. Содержание целлюлозы в волокнах хлопковых семян 95-99.5%, в лубяных волокнах (лен, джут, рами) 60-85%, в тканях древесины (в зависимости от породы дерева, его возраста, условий произрастания) 30-55%, в зеленых листьях, траве, низших растениях 10-25%. Почти в индивидуальном состоянии целлюлоза находится в бактериях рода Acetobacter. Спутниками целлюлозы в клеточных стенках большинства растений являются другие структурные полисахариды, отличающиеся по строению и называемые гемицеллюлозами – ксилан, маннан, галактан, арабан и др. (см. раздел «Гемицеллюлозы»), а также вещества неуглеводного характера (лигнин – пространственный полимер ароматического строения, диоксид кремния, смолистые вещества и др.).

Целлюлоза определяет механическую прочность клеточной оболочки и растительной ткани в целом. Распределение и ориентация целлюлозных волокон по отношению к оси растительной клетки на примере древесины показаны на рис.1. Там же представлена субмикронная организация клеточной стенки.

Рис.1. Схема строения клеточной стенки трахеид: 1 – первичная оболочка (Р), 2 – срединная пластинка, 3-5 – внешний (S1), средний (S2) и внутренний (S3) слои вторичной оболочки.

Стенка зрелой клетки древесины, как правило, включает в себя первичную и вторичную оболочки (рис.1). Последняя содержит три слоя - внешний, средний и внутренний.

В первичной оболочке природные волокна целлюлозы расположены беспорядочно и образуют сетчатую структуру (дисперсную текстуру). Целлюлозные волокна во вторичной оболочке ориентированы в основном параллельно друг другу, что обуславливает высокую прочность растительного материала на разрыв. Степень полимеризации и кристалличности целлюлозы во вторичной оболочке выше, чем в первичной.

В слое S₁ вторичной оболочки (рис.1, 3) направление волокон целлюлозы почти перпендикулярно оси клетки, в слое S₂ (рис.1, 4) они образуют с осью клетки острый (5-30) угол. Ориентация волокон в слое S₃ сильно варьирует и может различаться даже в рядом расположенных трахеидах. Так, у трахеид ели угол между преимущественной ориентацией целлюлозных волокон и осью клетки колеблется в пределах 30-60, а у волокон большинства лиственных пород – 50-80. Между слоями Р и S₁, S₁ и S₂, S₂ и S₃ наблюдаются переходные области (ламеллы) с иной микроориентацией волокон, чем в основных слоях вторичной оболочки.

Техническая целлюлоза – волокнистый полуфабрикат, получается очисткой растительных волокон от нецеллюлозных компонентов. Целлюлозу принято называть по виду исходного сырья (древесная, хлопковая), методу выделения из древесины (сульфитная, сульфатная), а также по назначению (вискозная, ацетатная и др.).

Получение

1. Технология получения древесной целлюлозы включает следующие операции: удаление коры с древесины (окорка); получение древесной щепы; варка щепы (в промышленности варку ведут по сульфатному или сульфитному способу); сортирование; отбелка; сушка; резка.

Сульфитный способ. Еловую древесину обрабатывают водным раствором бисульфита кальция, магния, натрия или аммония, затем в течение 1,5-4 часов повышают температуру до 105-110С, варят при этой температуре в течение 1-2 часов. Далее повышают температуру до 135-150С и варят в течение 1-4 часов. При этом все нецеллюлозные компоненты древесины (главным образом лигнин и гемицеллюлозы) переходят в растворимое состояние, и остается обезлигниненная целлюлоза.

Сульфатный способ. Щепу любых пород древесины (а также тростник) обрабатывают варочным щелоком, представляющим собой водный раствор едкого натра и сульфида натрия (NaOH + Na₂S). В течение 2-3 часов повышают температуру до 165-180С и варят при этой температуре в течение 1-4 часов. Переведенные в растворимое состояние нецеллюлозные компоненты удаляются из реакционной смеси, и остается очищенная от примесей целлюлоза.

2. Хлопковая целлюлоза получается из хлопкового линта. Технология получения включает механическую очистку, щелочную варку (в 1-4%-ном водном растворе NaOH при температуре 130-170С) и отбелку. Электронные микрофотографии волокон хлопковой целлюлозы приведены на рис.2.

(а)	(б)

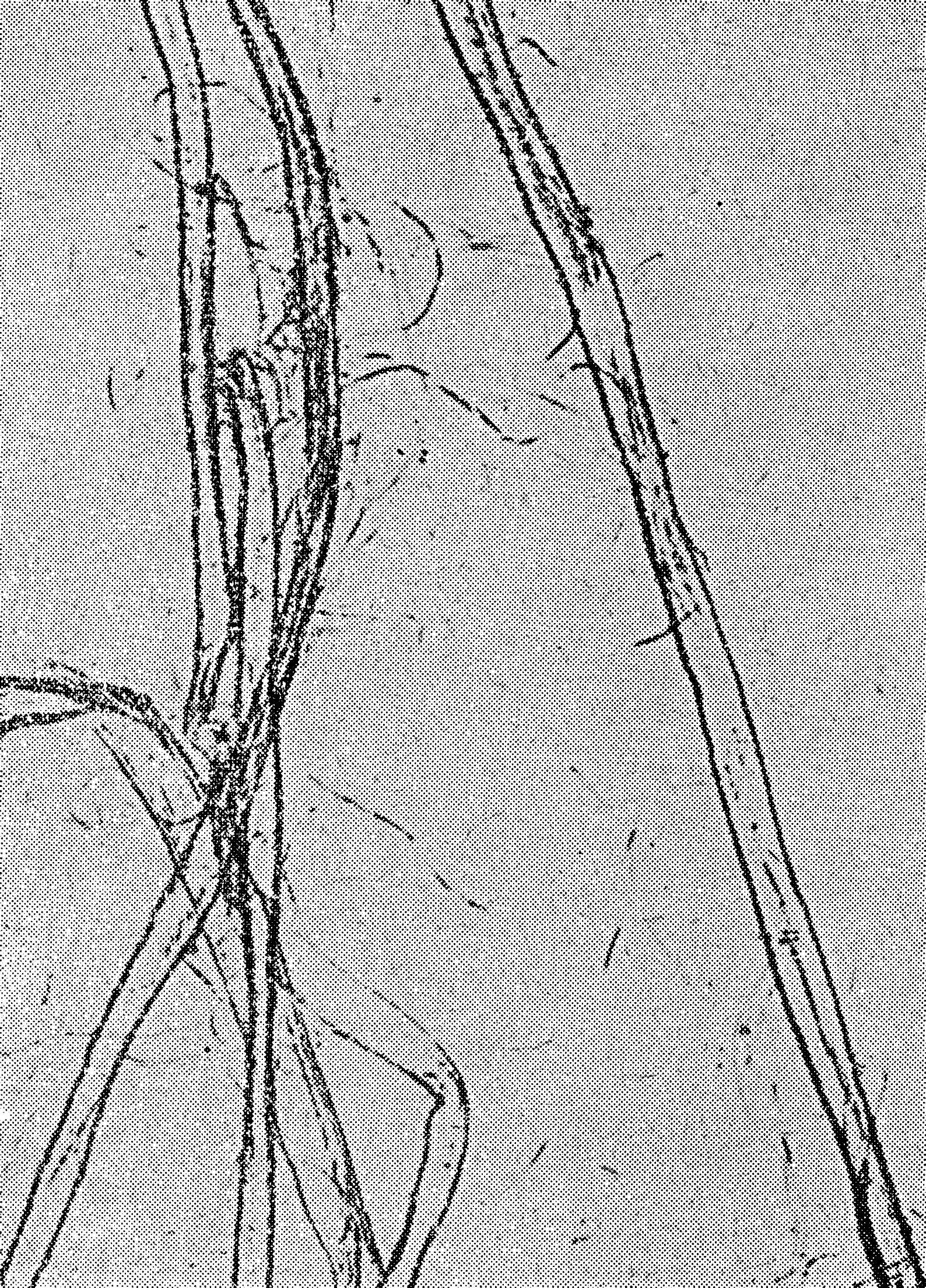

Рис.2. Электронные микрофотографии фрагмента хлопковых волокон (а) и их продольного среза (б). Увеличение – 200 раз.

3. Бактериальная целлюлоза синтезируется бактериями рода Acetobacter. Образующаяся бактериальная целлюлоза имеет высокую молекулярную массу и узкое молекулярно-массовое распределение.

Узкое молекулярно-массовое распределение объясняется следующим. Поскольку в бактериальную клетку углевод поступает равномерно, средняя длина образующихся целлюлозных волокон увеличивается во времени пропорционально. При этом заметного увеличения поперечных размеров микроволокон (микрофибрилл) не происходит. Средняя скорость роста волокон бактериальной целлюлозы составляет ~0.1 мкм/мин, что соответствует полимеризации 10⁷-10⁸ глюкозных остатков в час на одну бактериальную клетку. Следовательно, в среднем в каждой бактериальной клетке к растущим концам нерастворимых целлюлозных волокон в секунду присоединяется 10³ глюкопиранозных звеньев.

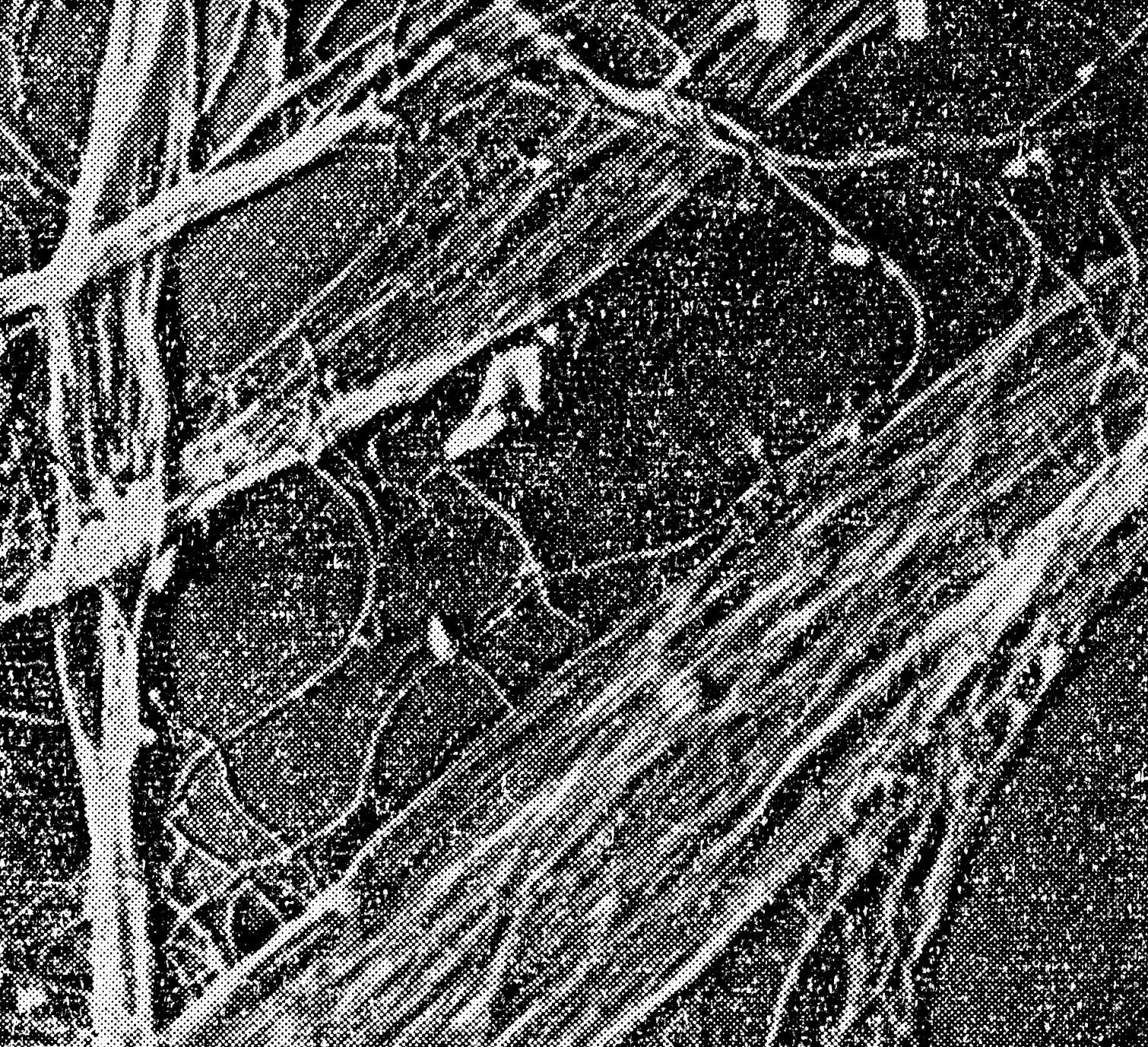

Рис.3. Электронная микрофотография волокон бактериальной целлюлозы.

Микроволокна бактериальной целлюлозы растут с двух концов фибриллы в обе с одинаковой скоростью. Макромолекулярные цепи внутри микрофибрилл расположены антипараллельно. Для других видов целлюлоз такие данные не получены. Электронная микрофотография волокон бактериальной целлюлозы приведена на рис.3. Видно, что волокна имеют приблизительно одинаковую длину и площадь поперечного сечения.
