5. Другие варианты буксовых узлов.
На этапе перевода буксовых узлов от подшипников скольжения к подшипникам качения, на железных дорогах США применялись буксы с цилиндрическими роликовыми подшипниками и система циркуляции жидкого осевого масла. Один из вариантов такого подшипника показан на рисунке 5.1.

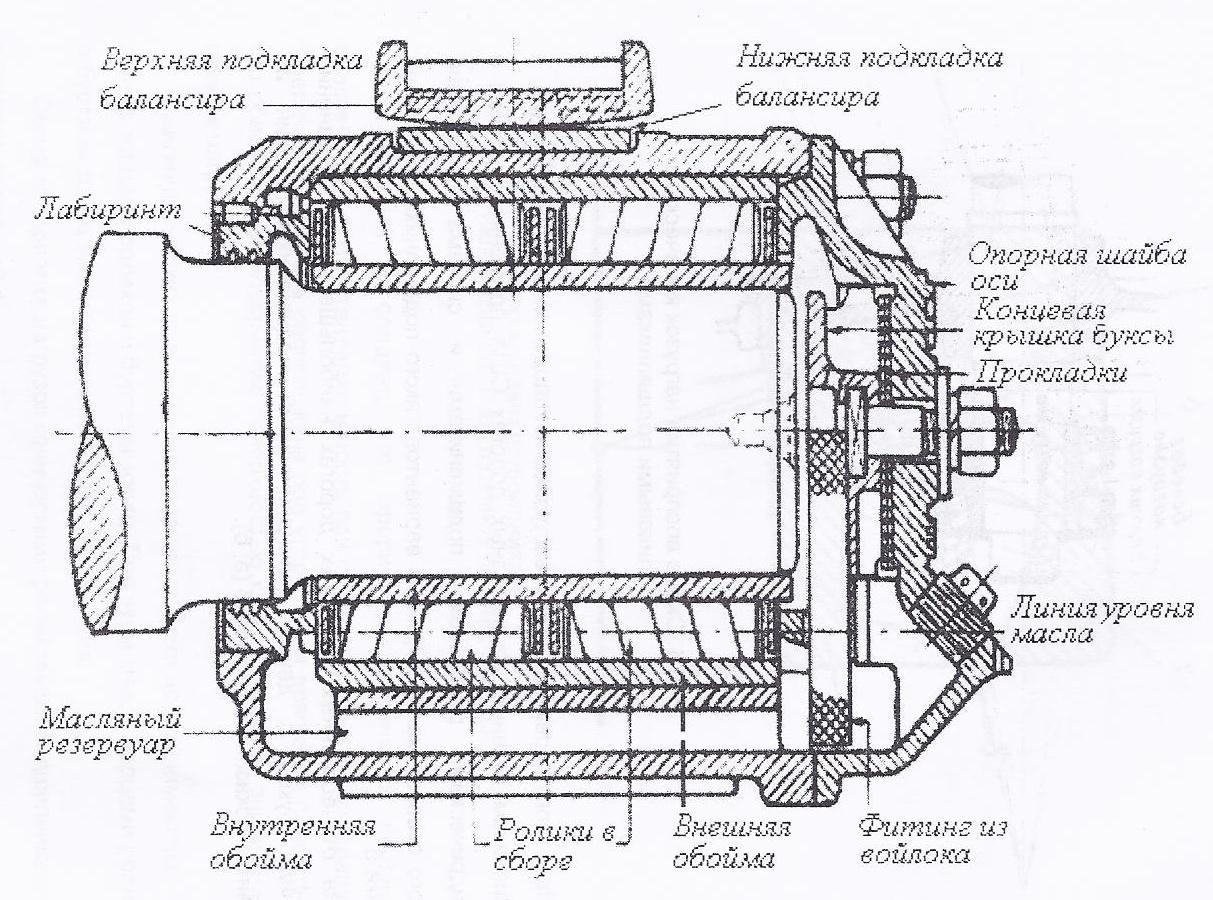

Рисунок 5.1. Букса с роликоподшипниками Хайят и фильтрующей системой (США).
Вариант буксы с однорядным сферическим подшипником на втулочной посадке с торцевым креплением корончатой гайкой показан на рисунке 5.2.

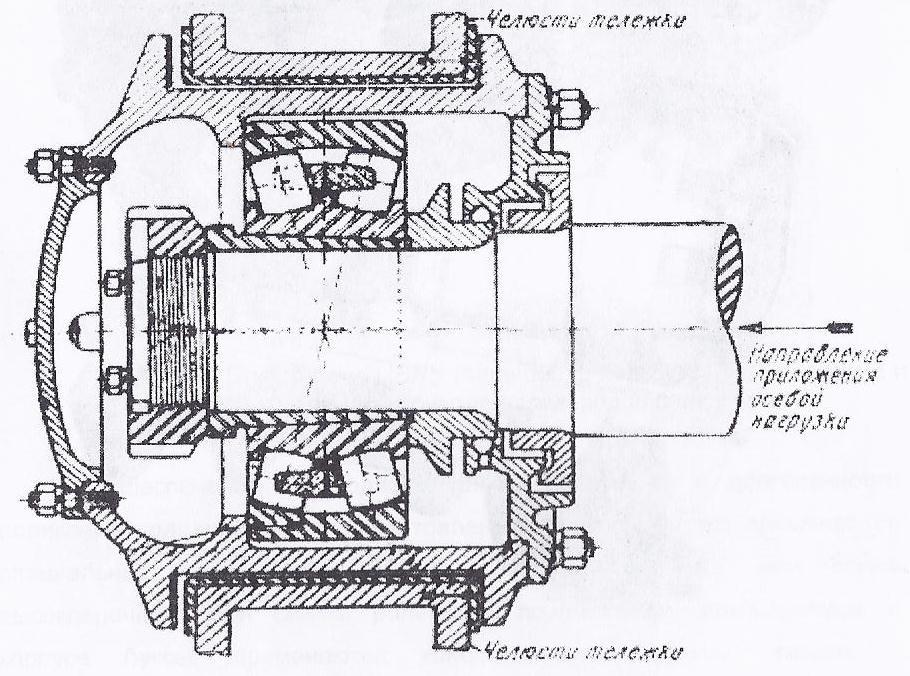

Рисунок 5.2. Букса с однорядным сферическим подшипником на втулочной посадке.
Учитывая недостатки цилиндрических подшипников в передаче осевых нагрузок через торцы роликов на бурты внутреннего и наружного колец, для скоростного движения пассажирских поездов разрабатывались буксы с упорными шариковыми подшипниками, размещаемыми в корпусе буксы между двумя цилиндрическими подшипниками (рис. 5.3).
Рисунок 5.3. Букса В.М. Чебаненко.
Вариант буксы французской компании ISNR, предназначенной для скоростей движения до 200 км/ч, показан на рисунке 5.4.
Рисунок 5.4. Букса фирмы ISNR (Франция) с двумя цилиндрическими и двумя упорными шарикоподшипниками.
На некоторых типах подвижного состава, эксплуатирующегося на железных дорогах мира, применяются ходовые части с независимым вращением колёс относительно неподвижной оси. В этом случае роликовые подшипники устанавливаются в ступице колеса. Вариант такой компоновки колеса, предназначенного для эксплуатации вагонов на железных дорогах колеи 1520 – 1435 мм, показан на рисунке 5.5.

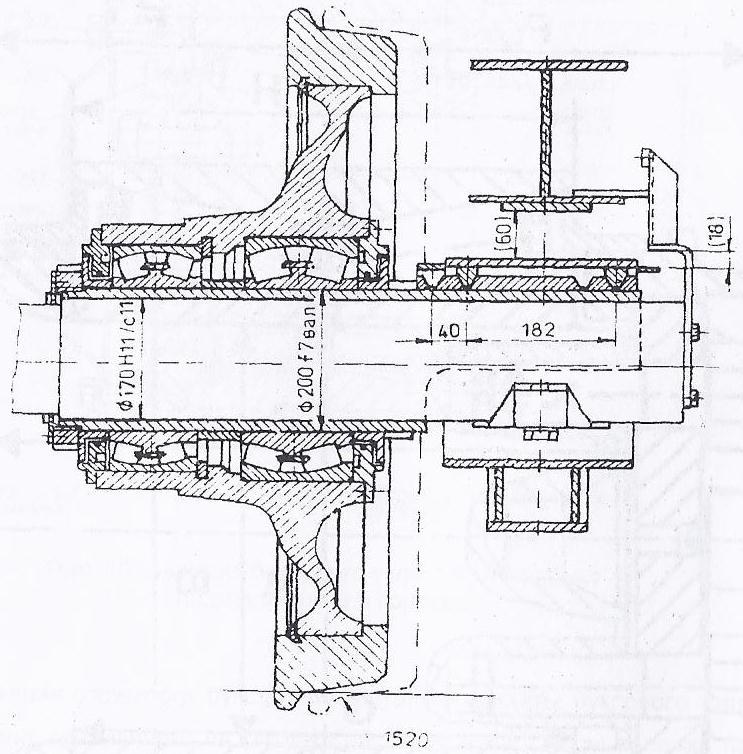

Рисунок 5.5. Вариант буксового узла в ступице колеса (Болгария) для эксплуатации на колеях 1435 ÷ 1520 мм.
6. Задание для студентов.
Занести в тетрадь лабораторных работ основные классификационные признаки буксовых узлов ходовых частей грузовых и пассажирских вагонов.
По индивидуальному заданию определить схемы передачи радиальных и осевых нагрузок в буксовом узле и определить конструктивные элементы, обеспечивающие герметичность буксового узла.
