Пределы взрываемости горючих газов
Вещество |
Предел взрываемости, % по объёму |
Вещество |
Предел взрываемости, % по объему | ||
НПВ |
ВПВ | ||||
НПВ |
ВПВ | ||||
Ацетон |
15,5 |
27 |
Метиловый спирт |
6 |
35,4 |
Ацетилен |
2,6 |
12,2 |
Метан |
2,5 |
15,4 |
Бензин |
1,1 |
5,4 |
Оксид углерода |
12,5 |
80 |
Бензол |
1,1 |
6,8 |
Сероуглерод |
1 |
50 |
Водород |
4 |
80 |
Этан |
2,5 |
14,95 |
Дихлорэтан |
4,3 |
4,7 |
Этиловый спирт |
3,3 |
17,2 |
Нижние пределы
взрываемости некоторых смесей пыли:
алюминиевый порошок – 58
г/м3,
древесная мука – 30,2
г/м3,
канифоль – 5,0
г/м3,
эбонитовая пыль – 7,6
г/м3.
Признаки
опасности взрыва:
- запах газа,
задымление, небольшие хлопки в сильно
запыленном производственном помещении;
Признаки
закладки взрывного устройства
около
дома, в квартире, на транспорте, в метро,
подземных переходах, общественных
помещениях являются:
наличие натянутых
проводов, обрезков этих проводов,
неизвестный свёрток, оставленная сумка,
коробка, чемодан, в почтовом ящике
необычно толстый пакет (весом до 50г) от
неизвестного отправителя.
Поражающие
факторы взрыва
-
воздушная ударная волна,
-
осколочное поле,
-
световое (тепловое) воздействие,
-
действие токсического поражающего
поля.
Воздушная
ударная волна (избыточное давление и
скоростной напор)
– наиболее мощный поражающий фактор.
Образуется за
счёт колоссальной энергии, возникающей
в центре взрыва, в результате огромной
температуры и давления. Стремительно
расширяясь, раскаленные газы производят
резкий удар по окружающим слоям воздуха,
«прессуют их», образуя фронт ВУВ. Вблизи
центра взрыва скорость распространения
ВУВ в несколько раз превышает скорость
звука (отсюда резкий, громкий хлопок).
Поражающее действие ВУВ на человека может быть непосредственным и косвенным.

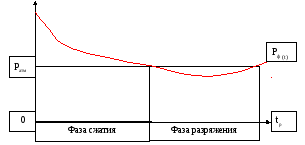

Динамика развития воздушной ударной волны показана на рис.
Р
Фазы и фронт ВУВ
Воздушной
взрывной волны.
Параметры ВУВ:
-
избыточное давление во фронте ВУВ;
-
скоростной напор воздуха (динамическая
нагрузка);
-
время распространения ВУВ.
Избыточное
давление во фронте ударной волны.
Определяется разностью между фактическим
давлением воздуха в данной точке (РФ)
и атмосферным давлением (Ризб
= РФ
– Ратм).
Измеряется в кг/см² или в паскалях (1
кг/см² = 100 кПа). При проходе фронта ВУВ
избыточное давление воздействует на
человека со всех сторон.
Скоростной
напор воздуха
(динамическая нагрузка). Обладает
метательным действием. Измеряется в
кг/см² или паскалях. Совместное
воздействие избыточного давления и
скоростного напора ВУВ приводит к
разрушениям объектов и человеческим
жертвам.
Время распространения
ВУВ (ТР.,
с.) и продолжительность действия фазы
сжатия на объект (ТД,
с.).
Характеристика поражающих факторов взрыва
2.
Световое (тепловое) воздействие
– результат воздействия раскаленных
продуктов в центре взрыва и высокой
температуры воздуха во фронте ударной
волны. Особую опасность представляет
«огненный шар», образующийся при взрыве
топливовоздушной смеси (ТВС). «Огненный
шар» - облако пара и топливовоздушной
смеси, переобогащённое ЛВЖ и не способное
поэтому, объёмно детонировать. Поднимаясь,
«огненный шар» образует грибовидное
облако. В типовом варианте «огненный
шар» имеет параметры: масса шара 50 т,
диаметр – 200 м, время существования –
примерно, 14 с, мощность энергии – 170
гВт. Практически всегда взрыв
сопровождается пожаром.
3.
Осколочное поле взрыва
– зона воздействия фрагментов
разрушенного оборудования и осколков,
образующихся в результате энергии ВУВ.
Характеризуется числом фрагментов, их
массой, начальной скоростью и дальностью
полета. Так, при величине избыточного
давления порядка 60 кПа плотность
осколков может достигать 4500 шт/м², при
массе до 1,5 г и более, начальной скорости
до 35м/с. Дальность полета может достигать
3-х км.
4.
Токсическое поражающее поле
– зона воздействия химических веществ,
являющихся исходным материалом взрыва,
имеющихся на объекте в качестве исходного
сырья или конечного продукта, а также
синтезирующихся в ходе химических
реакций и пожара. В зависимости от
параметров взрыва зона токсического
воздействия может достигать 10 км и
более.
В
результате взрыва люди могут получить
крайне
тяжелые, тяжёлые, средние и лёгкие
травмы:
крайне
тяжелые травмы
(обычно несовместимые с жизнью) возникают
при воздействии избыточного давления
величиной свыше 100 кПа;
тяжелые
травмы
(сильная контузия организма, поражение
внутренних органов, потеря конечностей,
сильное кровотечение из носа и ушей)
возникают при избыточном давлении
100…60 кПа;
средние
травмы
(контузии, повреждения органов слуха,
кровотечение из носа и ушей, вывихи)
имеют место при избыточном давлении
60…40 кПа;
легкие
травмы
(ушибы, вывихи, временная потеря слуха,
общая контузия) наблюдаются при
избыточном давлении 40…20 кПа.
