Средства диагностирования глубоких отверстий

При диагностировании глубоких отверстий (стволы артиллерийских орудии, направляющие трубы БМ РСЗО, цилиндры противооткатных устройств и др.) наибольшее распространение получили приборы П3К и ПКИ, ручная механическая звездка, прибор для обмера гладких труб, оптическая труба РВП-456 и калибры для проверки профиля продольного сечения.

Прибор для замера длины зарядной каморы

Прибор для замера длины зарядной каморы (прибор ПЗК) предназначен для измерения длины зарядной каморы артиллерийского орудия. В отечественной артиллерии удлинение зарядной каморы принято в качестве основного критерия, характеризующего степень износа канала ствола. По удлинению зарядной каморы определяют падение начальной скорости снаряда, пользуясь заранее установленной зависимостью, которая для каждого артиллерийского орудия приведена в Таблицах стрельбы. Удлинение зарядной каморы определяют как разность между измеренной и табличной длиной зарядной каморы.

Прибор ПЗК состоит из штанги 7 с делениями, трубки 6, направляющего диска 5, мерительного кольца 2 и рукоятки 10 досылателя.

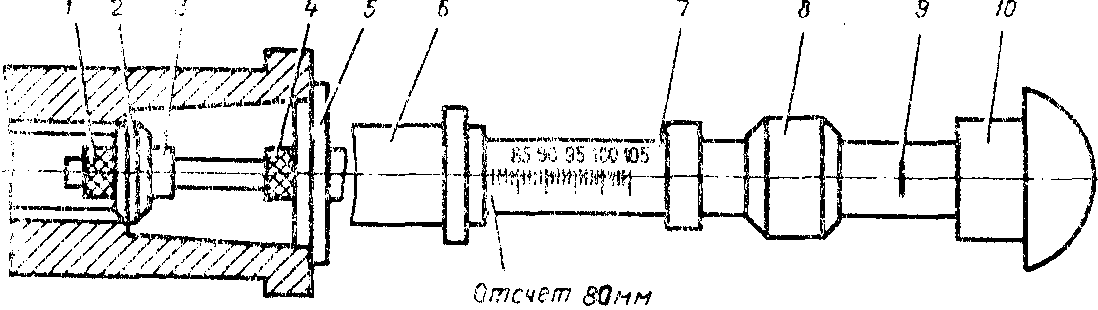

Рисунок 3 Прибор ПЗК:

Штанга 7 с делениями размещается в трубке 6 и может в ней свободно перемещаться. Направляющий диск 5, мерительное кольцо 2 и трубка 6 центруют штангу в каморе орудия. Мерительное кольцо выполнено по размерам ведущего пояска снаряда и при установке прибора на орудии упирается в начало нарезов. На конце штанги крепится досылатель с рукояткой 10. Между штангой и досылателем размещается пружина, благодаря которой обеспечивается постоянство усилия при измерении длины зарядной каморы.

При обмере камор большой длины к штанге подсоединяются удлинители. Для извлечения прибора из каморы используется выколачиватель 8, которым ударяют по торцу досылателя.

Существуют 15 комплектов ПЗК, которые различаются количеством и размером мерительных колец, направляющих дисков и удлинителей к основной штанге. Комплект № 1 универсальный, остальные комплекты предназначены для определенных групп орудий. Например, для 122-мм гаубицы М-30 могут применяться комплекты № 4, 6 и 15.

Исполнительные размеры мерительных колец и размеры, при которых кольца подлежат выбраковке, приведены в таблице

Размеры мерительных колец прибора ПЗК

Клеймо на кольце	Рабочие размеры, мм
	исполнительный	выбраковочный
37,85	37,85± 0,01	37,80
46,21	46,21± 0,01	46, 16
59,13	59,13± 0,01	59,08
77,83	77,83± 0,01	77, 78
86,87	86,87± 0,01	86, 82
103,19	103,19±0,01	103,14
124,29	124,29± 0,01	124,24
155, 56	155, 56±0,01	155 51
207,00	207,00± 0,01	206, 95
87, 98	87, 98±0,01	87,93
135,50	135,50±0,01	135,45
127, 00	127, 00± 0,01	126, 85
163,40	163,40± 0,02	163, 34

Измерение длины зарядной каморы осуществляется в такой последовательности. На штангу 7 надевается трубка 6, на трубку — направляющий диск 5 необходимого диаметра. Подбирается мерительное кольцо 2 необходимого диаметра. Кольцо 2 насаживается на конец штанги до упора в кольцо 3 и крепится гайкой 1. При необходимости штанга удлиняется. На конец штанги надевается выколачиватель 8 и навинчивается до отказа досылатель с рукояткой 10. Собранный прибор вводится в тщательно 18 протертую камору орудия и продвигается примерно на половину его длины. Осторожно, чтобы не сбить лапки экстрактора, трубка оправляющим диском продвигается по штанге до упора фланца диска в казенный срез трубы. Нажимая на рукоятку досылателя, продвинуть штангу в камору до соприкосновения мерительного кольца с нарезами. Прибор к работе готов.

Нажимая на рукоятку досылателя, необходимо совместить торец. гильзы досылателя с риской 9 на стержне досылателя. По заднему срезу трубки 6 по штанге определяется длина зарядной каморы. В нашем примере — 80 мм.

Измерение производят несколько раз, каждый раз извлекая прибор из каморы. За длину каморы принимается среднеарифметическое значение не менее чем из трех измерений.
