Ремонт шестерен

Рисунок 85 Ремонт зубьев шестерни наплавкой

а - подготовка зубьев под наплавку; б — опиловка зуба по разметке и шаблону; 1 — поврежден по всей длине; 2 — частично поврежден

Поврежденные зубья восстанавливаются наплавкой, постанов кой штырей или вставок. Рассмотрим каждый из методов ремонта. Наплавкой восстанавливают зубья высотой до 10 мм включительно при любом повреждении зубьев. Если высота зуба более 10 мм, то наплавкой можно восстановить не более половины длины зуба при изломе по всей высоте и не более половины высоты зуба при изломе по всей длине. В остальных случаях ремонтируют шестерни постановкой штырей или вставок.

Восстановление поврежденных зубьев наплавкой проводится в такой последовательности. Поверхность зуба обрабатывается до удаления поврежденной части. Затем на поврежденную часть наплавляется электродом Э50 слой металла, достаточный для полного восстановления размера и формы зуба. Из листовой стали изготовляют шаблон, который должен плотно охватывать не менее двух неповрежденных зубьев, кроме ремонтируемых. По шаблону размечают профиль зубьев. Затем методами слесарной обработки опиливают зубья по разметке и шаблону.

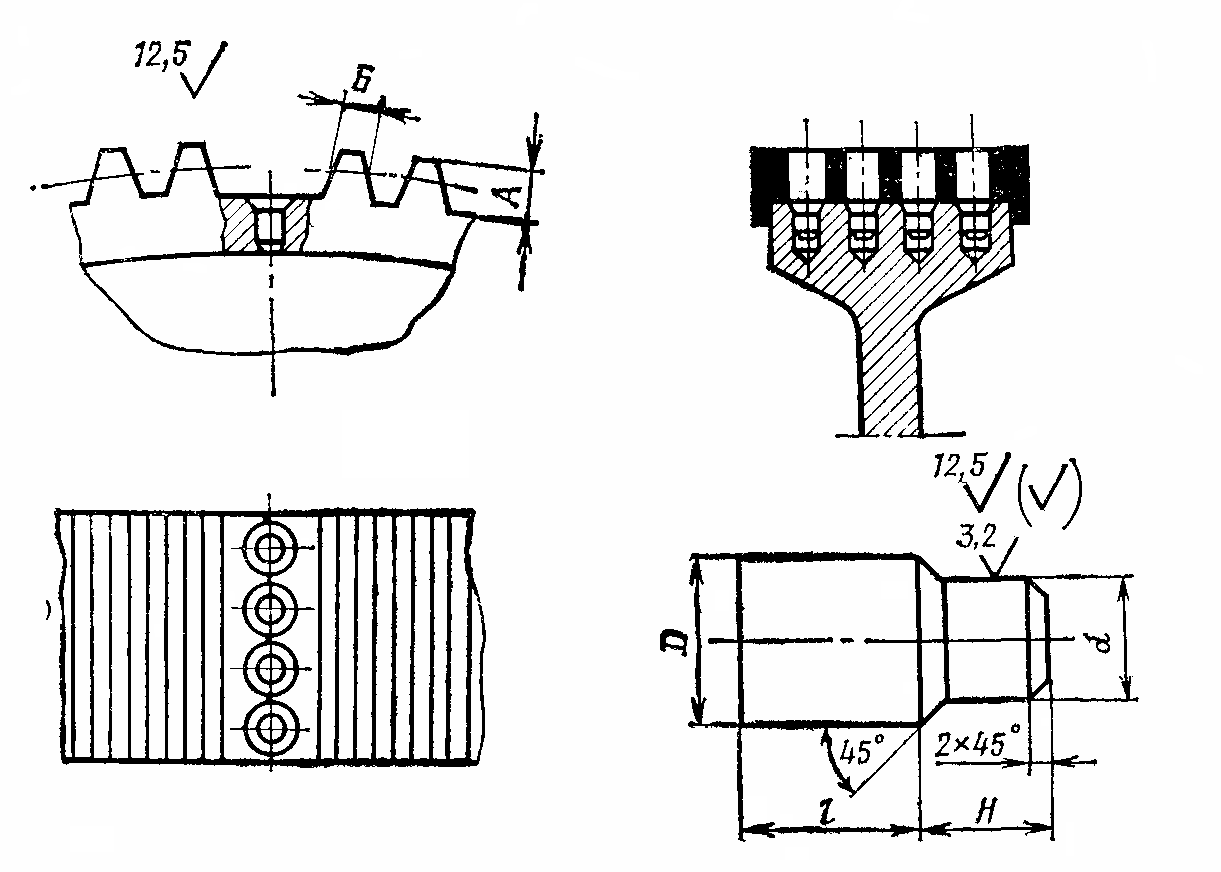

Рисунок 86 Ремонт зубьев постановкой штырей

А — высота зуба; Б — ширина зуба; D — диаметр штыря; d — диаметр ножки штыря; l — высота штыря; H — длина ножки штыря

Восстановление зубьев постановкой штырей заключается в следующем. Остатки поврежденного зуба спиливают заподлицо с впадинами так, чтобы можно было просверлить отверстие для штырей. Затем размечают и накернивают необходимое количество отверстий. Отверстия засверливают с припуском 0,1 мм под развертку. Штыри вытачивают из стали марки 40.

После запрессовки штырей в отверстия их приваривают к ободу шестерни электродом Э50, кроме того, наплавляют металл в промежутки между соседними штырями. Поверхность исправных зубьев предохраняют слоем замазки. Методами слесарной обработки опиливают зуб по разметке и шаблону.

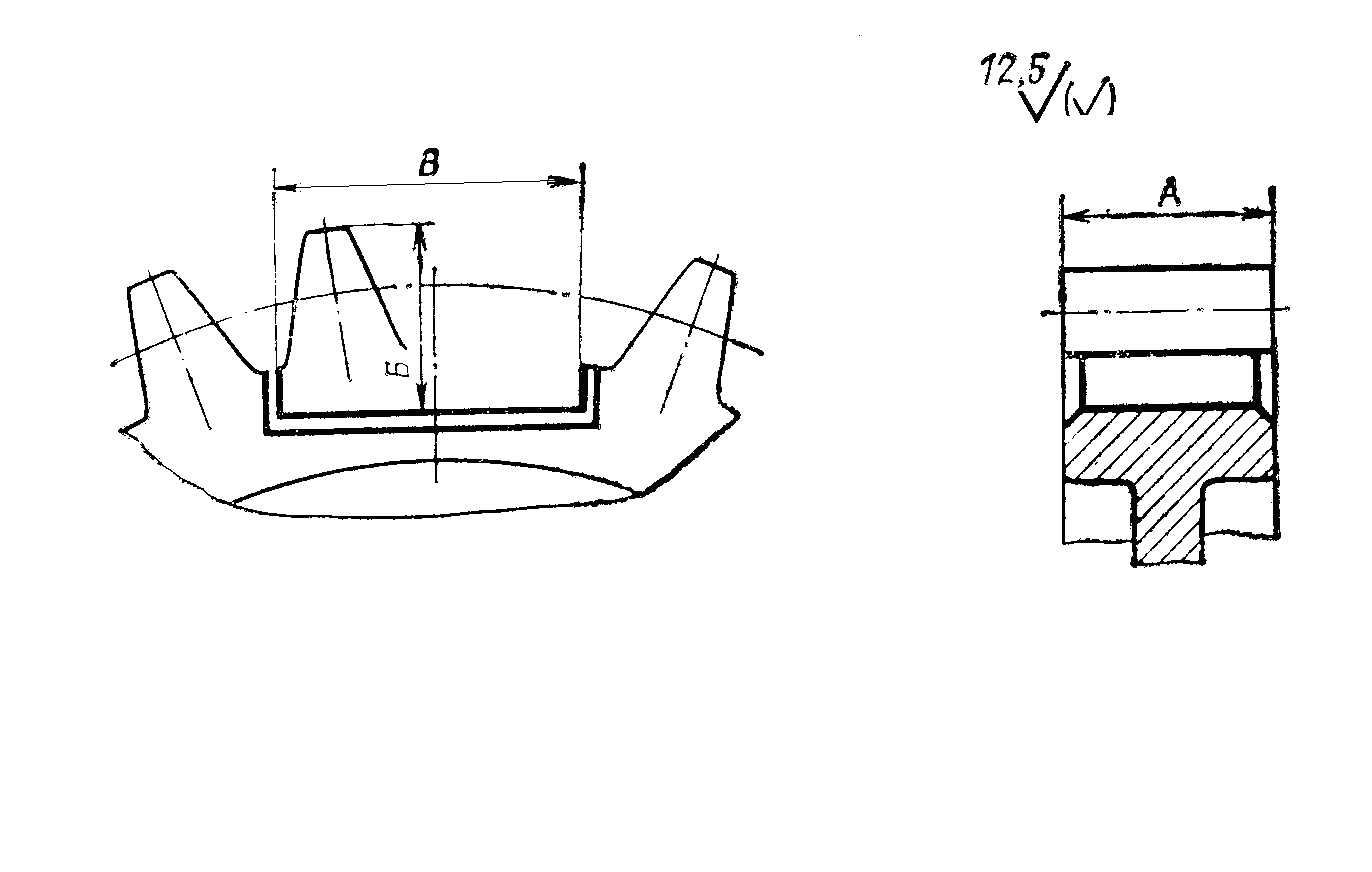

Рисунок 87 Ремонт зубьев постановкой вставки

а — подготовка посадочного места; б — постановка вставки; А — ширина зуба; Б - высота зуба; В — ширина вставки

Восстановление зубьев постановкой вставок заключается в следующем. На ремонтируемой шестерне размечается участок для обработки паза под вставку а). Паз обрабатывается по разметке.

Затем изготавливают вставку и плотно подгоняют ее по месту. Вставка изготавливается из стали 40. После приварки зубья вставки обрабатываются вручную или фрезерованием по разметке и шаблону. Шестерня с изношенными зубьями, если боковой зазор не устраняется регулировкой, не годна для дальнейшего использования.

Забоины, намины устраняются личным напильником или шабером. После восстановления зубьев необходимо собрать зубчатую передачу, произвести регулировку, а если необходимо, то и обкатку зубчатого зацепления.
