Трубчатые печи зр

Разработано восемь типоразмеров печей ЗР, отличающихся лишь длиной труб змеевика.

Печь ЗР—лечь беспламенного горения с излу­чающими стенами из панельных горелок. Горелки расположены во фронтальных стенах камеры ра­диации по пять рядов в каждой стене, образуя два противостоящих излучающих блока. У каждого ря­да горелок есть свой газовый коллектор для неза­висимой регулировки теплопроизводителыюсти каждого ряда, а следовательно, и теплоотдачи соот­ветствующему участку радиантного экрана.

Особенность конструкции печей ЗР в том, что наряду с панельными газовыми горелками типа ГБПш имеются резервные газомазутные горелки типа ФГЩУ, расположенные в поду камеры радиа­ции вдоль излучающих стен с шагом 1 м. Резерв­ные горелки включаются при снижении давления газа перед панельными горелками (из-за сезонных колебаний подачи газа, отключения на ремонт ос­новных газовырабатывающих установок и т. д.), а также при наличии в газе конденсата, когда ра­бота панельных газовых горелок не допускается. При использовании жидкого резервного топлива факелы мазутных горелок настилаются на поверх­ность блоков панельных горелок, причем факелы соседних горелок смыкаются, образуя непрерывное зеркало излучения. Первичный воздух к горелкам подается через регистры с шиберами, а вторич­ный— по высоте настила факела через смесители отключенных панельных горелок. При работе печи с резервными горелками обеспечивается полная Теплопроизводительность печи с некоторым (на 3—4%) снижением к.п.д. по сравнению с работой ее на панельных горелках.

Техническая характеристика трубчатых печей зр

Показатель	Шифр печи
	ЗР2 85/3	3P2  150/6	ЗР2 215/9	ЗР2 280/12	ЗР2  345/15	3P2  410/18	3P2 475/ 21	3P2  540/ 24
Теплопроизводитель- ность (при среднедо- пускаемом теплопа- пряжении радиант- ных труб 50000 ккал/м2-ч), ккал/ч ....	6-106	11*106	15,5*106	20*106	25*106	29*106	34*106	38,5*l06
Рабочая длина ра- диантных труб, м	3	6	9	12	15	18	21	24
Поверхность нагрева раднантпых труб, м2	85	150	215	280	345	410	475	540
Габаритные размеры (с площадками для об- служивания), м:
длина L	9,6	12,6	15,6	18,7	21,7	24,8	27,8	30,9
ширина	6,55	6,55	6,55	6,55	6,55	6,55	6,55	6,55
высота	14,37	14,37	14,37	14,37	14,37	14,37	14,37	14,37
Вес, т:
металла печи (без
змеевика)	30	43	56	69	82	95	108	121
Футеровки	40	52	64	76	88	10	112	124

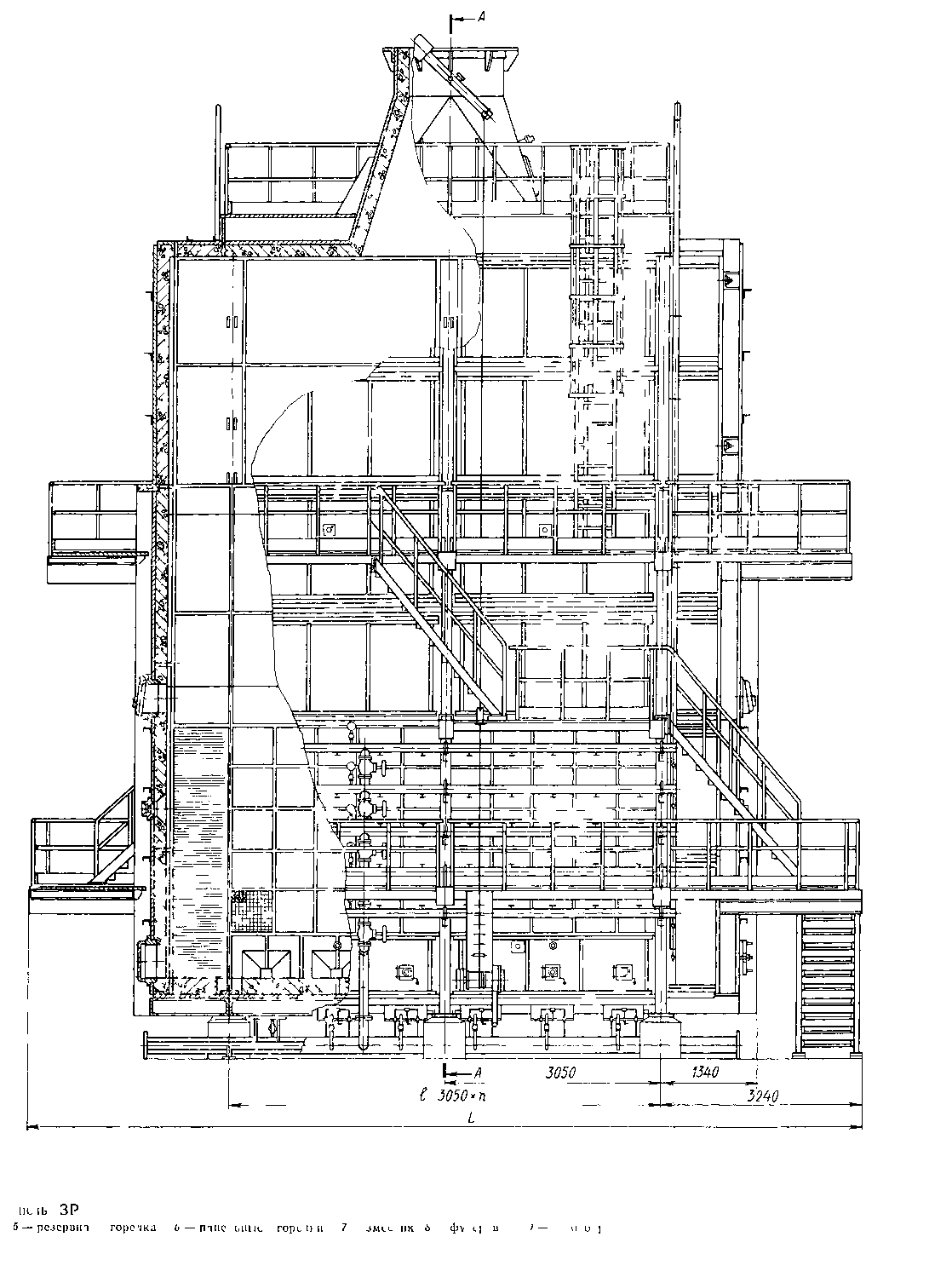

Трубчатая 1 — каркас 2,3 — выхлопное и смотровое окна4 — люк - лаз

Печь ЗР

5-резервная печь 6-панельные горелки 7-змеевик 8-футеровка 9-газосборник
