Техническая характеристика трубчатых печей типа б

Показатель		Шифр печи
		ББ26/3		ББ1 52/6		ББ1 90/9		ББ1  124/12		ББ2 215/9		ББ2  316/ 12		ББ2  374/16		ББ2 454/18
Теплопроизводитель-ность (при среднедо-
пускаемом теплона-
пряжении радиант-ных труб для печей ББ 1 — 45000, а для
печей ББ2— 50 000 ккал/м^ч), ккал/ч		1,7х хю«		3,4Х XlO(i		6, IX Х10«		7,4X10°		15Х106		22,5Х106		26 X 10е		32, 5Х Х10в
Рабочая длина ра-дпаптпых труб, м		3		6		9		12		9		12		15		18
Поверхность нагрепа радиантпых труб, м2		26		52		90		124		215		316		374		454
Габаритные размеры (с площадками для об-
служивания), м
длина L		5,8		8,8		12		15		13		16		19		22
ширина		5,3		5,3		5		5		8,4		- 8,4		8,4		8,4
высота		6		6		8		8		8,8		8,8		8,8		8,8
Вес, т:
металла печи (без змеевика)	8		14		4,8		5,6		9,6		11		12		14
футеровки	26		56		195		256		290		380		460		540

План расположения фундаментных болтов трубчатой печи БЫ с двумя горизонтальными рядами горелок

Выход дымовых газоб

6-6

В-В

Трубчатая печь ББ1 с пятью горизонтальными рядами горелок: /, 7 — выхлопные и смотровые окна; 2 — теплоизоляции; 3 — змеевик; 4 — блок-панель; 5 — люки-лазы; 6 — горелки

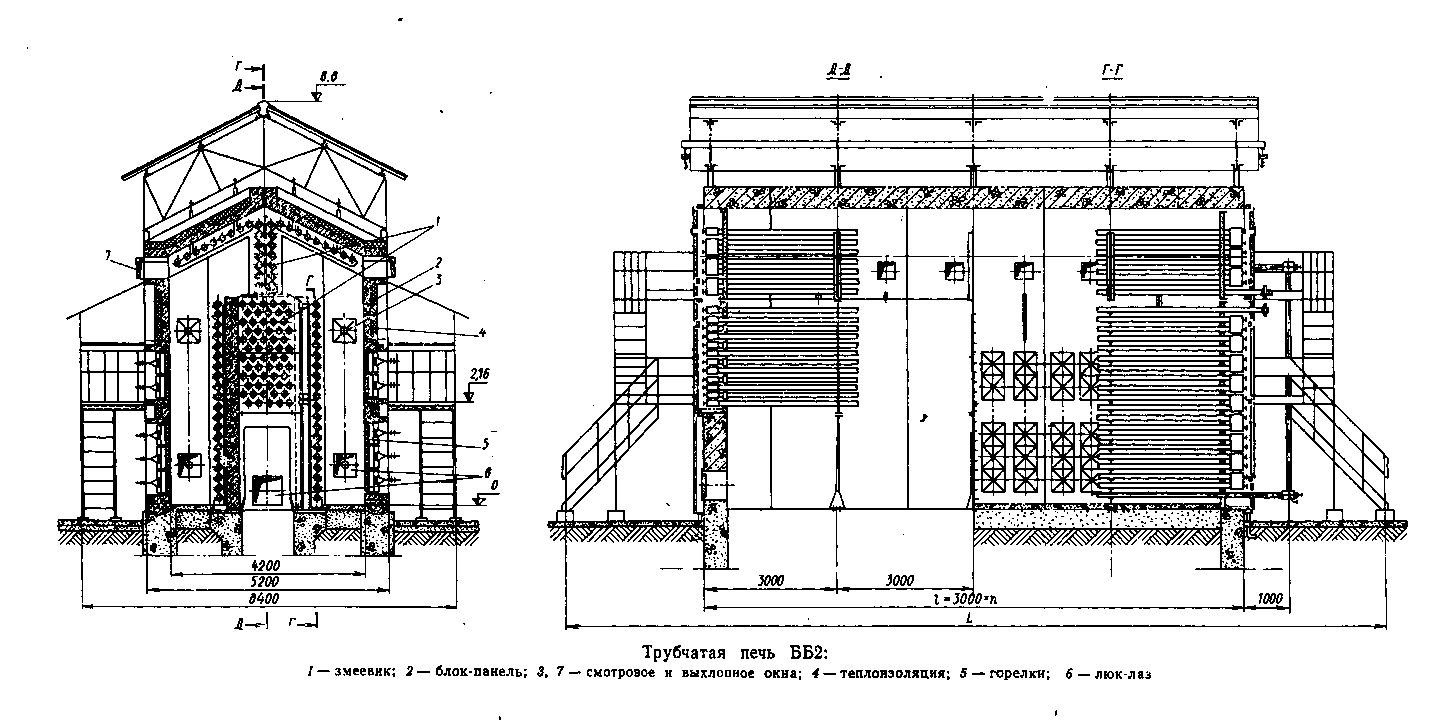

Трубчатые печи типа з

Печи типа 3 -— Узкокамерные с зональной регу­лировкой величины теплоотдачи и с верхним от­водом дымовых газов — работают па жидком и газообразном топливе.

Печи ----- радиантно-конвекционые с двумя каме­рами радиации. Их изготовляют в двух исполне­ниях: печи ЗР с беспламенным сжиганием газооб­разного топлива и настильным сжиганием резерв­ного жидкого топлива; печи ЗД — с настильным сжиганием жидкого и газообразного топлива и

дифференцированным подводом воздуха. Больше 90% узлов и деталей печей ЗР ч ЗЛ унифицировано. Каркас печи, собранный из металлических рам, состоит из торцовых (крайних) и средних секций. Измененнем количества средних секции легко со­бирают все типоразмеры печей типа 3. Каркас футерован блочным огнеупорным бетоном или шамотным кирпичом. Змеевик состоит из радиантной и конвективной частей, соответственно расположен­ных в камерах радиации и конвекции. Радиантный змеевик представляет собой двухрядный эк­ран двустороннего облучения из горизонтальных труб, расположенный по оси камеры радиации. Конвективный змеевик выполнен в виде пучка го­ризонтальных труб.

Дымовые газы выводятся через трубу, установ­ленную па печи, либо через отдельно стоящую трубу, соединенную газоходом с газосборником печи. Газосборник из листовой углеродистой стали из­нутри футерован легким огнеупорным бетоном. Печи оборудованы площадками для обслужива­ния, имеются смотровые и выхлопные окна и люки-лазы.
