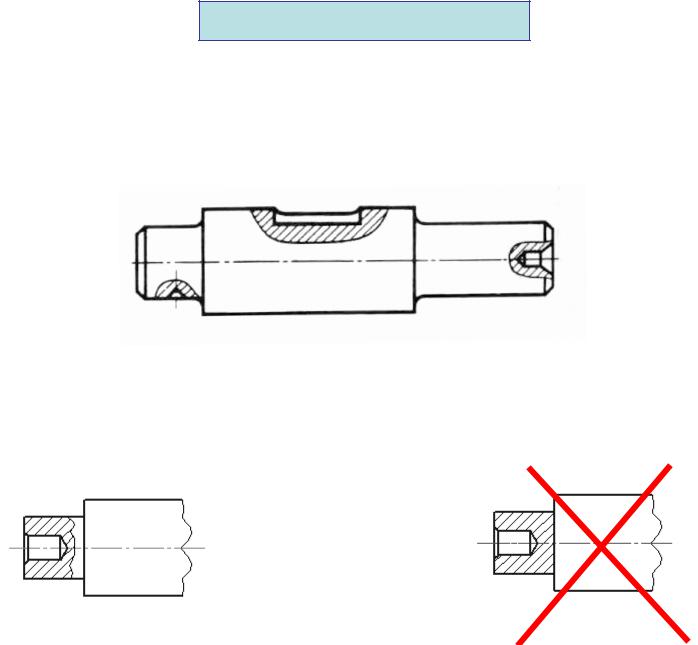

Местный разрез
Местным называют разрез, предназначенный для выявления конструктивных особенностей предмета в отдельном ограниченном месте.
Местный разрез отделяется от вида тонкой волнистой линией, проведенной от руки.
Тонкая линия не должна совпадать с какими-либо другими линиями изображения.
неправильно
Обозначение разрезов на чертеже

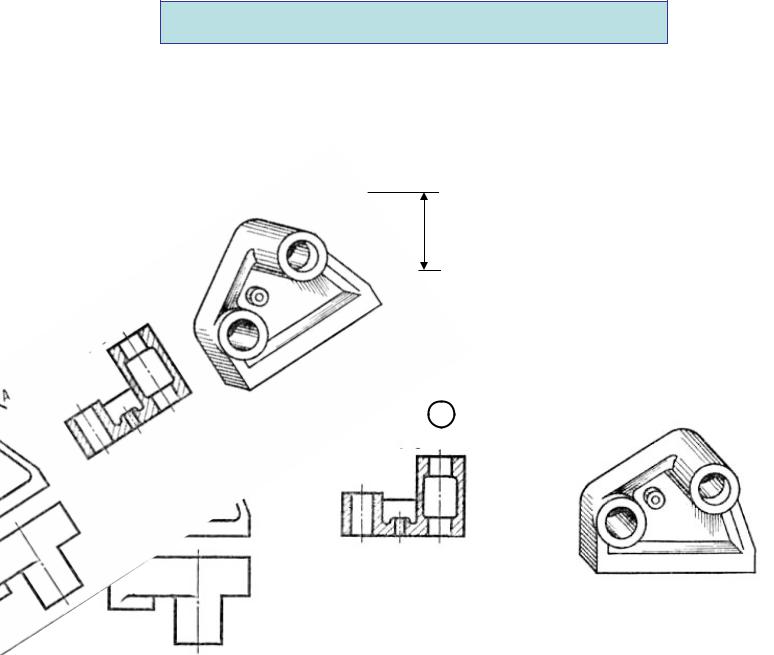

Если секущая плоскость не параллельна плоскостям проекций разрез располагают в соответствии с направлением, указанным стрелками на линии сечения.
Допускается поворот разреза. В этом случае к надписи над разрезом должен быть добавлен знак «повернуто».
5 min
А - А
А - А

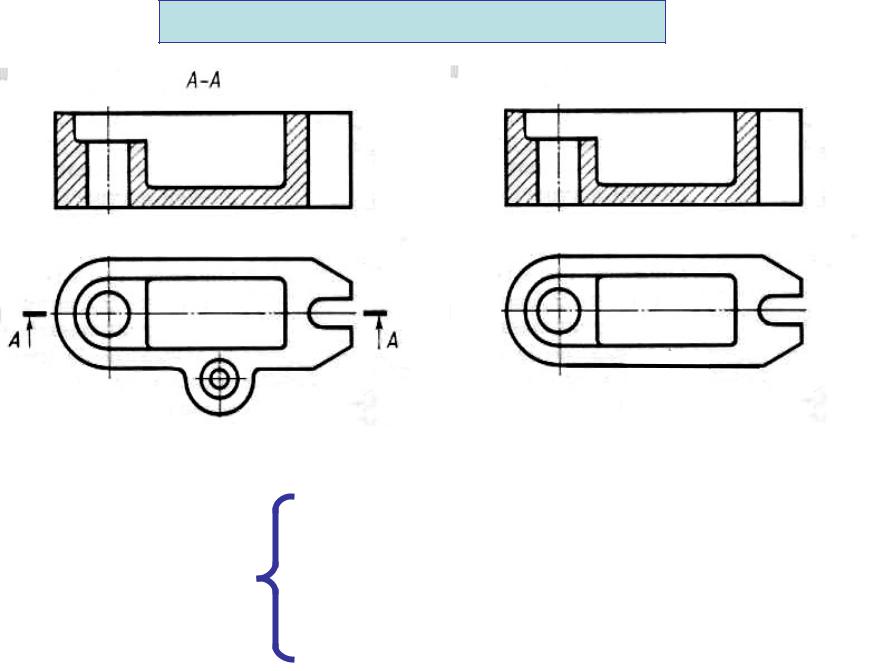

Обозначение разрезов на чертеже
положение секущей |
|
1. Секущая плоскость совпадает с плоскостью |
плоскости на чертеже |
|
симметрии предмета в целом. |
не отмечается |
ЕСЛИ |
2. Разрез расположен в проекционной связи с |
|
||
разрез надписью не |
|
видом. |
сопровождается. |
|
3. Разрез и вид не разделены другими изображениями. |

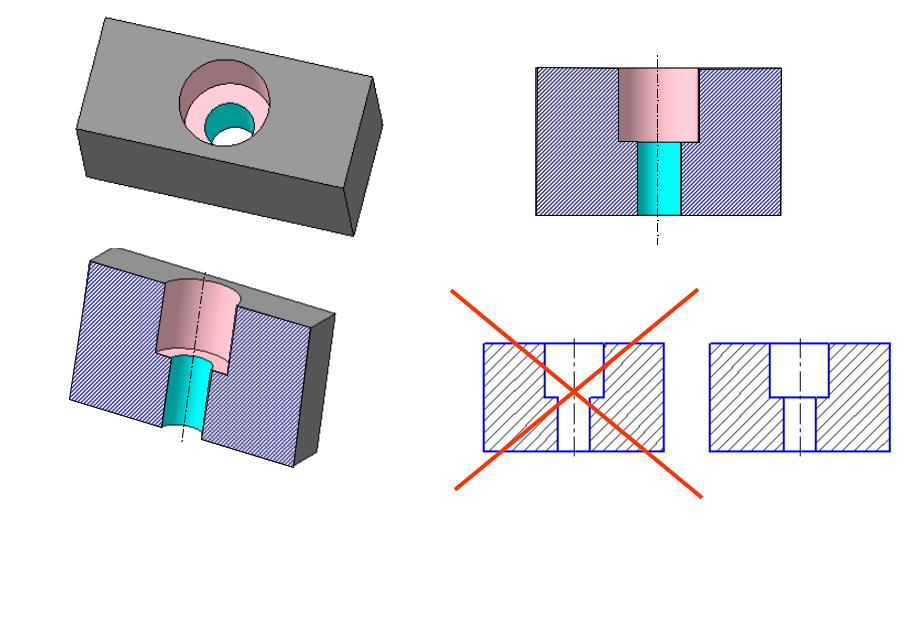

Совмещение вида и разреза
Форма многих деталей не может быть выявлена только разрезом или видом. Выполнять два изображения - разрез и вид – нерационально.
Целесообразно соединять половину вида и половину разреза на симметричных деталях.

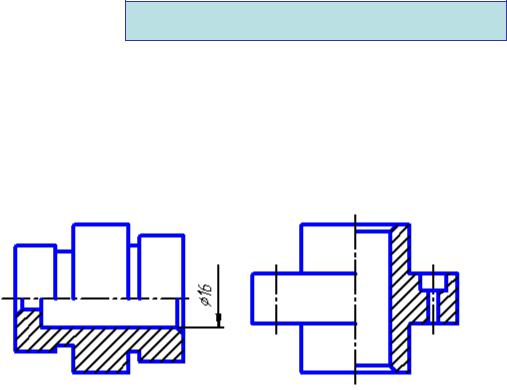

Правила совмещения вида и разреза
1.Границей между видом и разрезом должна служить ось симметрии, тонкая штрихпунктирная линия.
2.Разрез на чертеже располагают под осью симметрии или справа от нее.
3.На половине вида штриховые линии, изображающие контур внутренних очертаний, не проводят.
4.Размерные линии, относящиеся к элементу детали, проводят до оси симметрии, проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный.

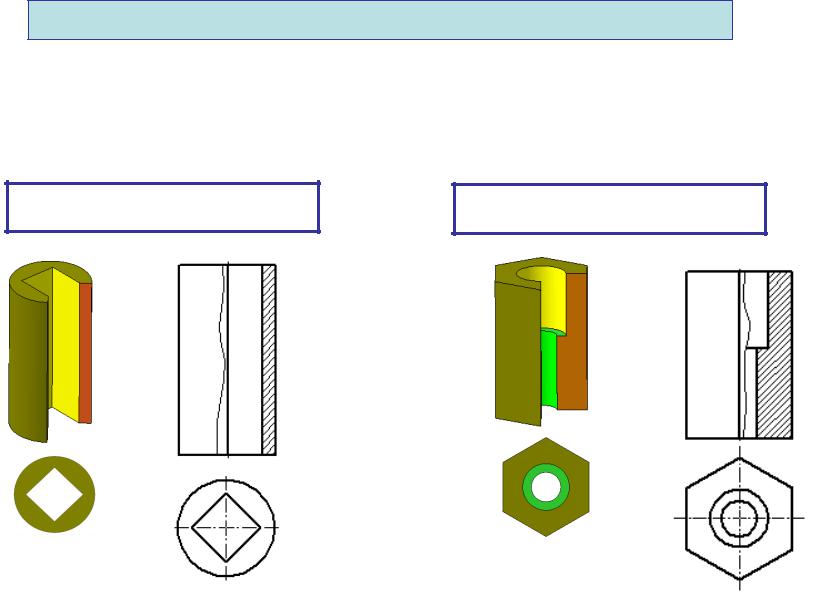

Ось симметрии совпадает с проекцией ребра
Если при соединении половины вида с половиной разреза разделяющая их ось симметрии совпадает с проекцией ребра предмета, то вычерчивают часть вида и часть разреза, разделяя их волнистой линией, и ребро показывают видимым.
Ребро расположено на внутренней поверхности
Ребро расположено на внешней поверхности
Волнистую линию проводят со стороны вида, увеличивая разрезанную часть детали
Волнистую линию проводят на половине разреза, увеличивая часть вида детали
Условности и упрощения

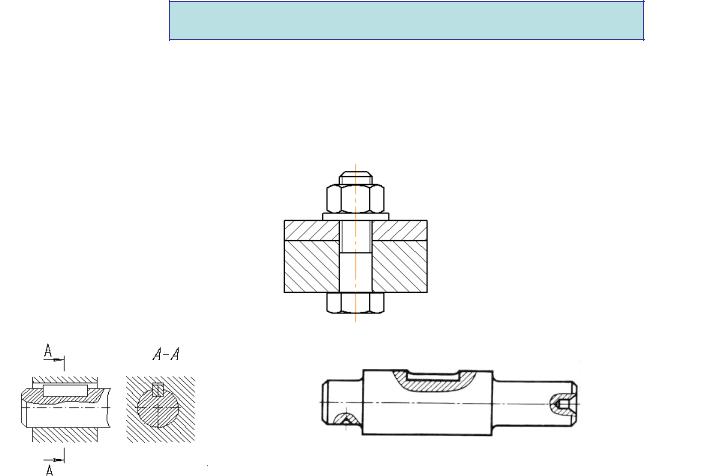

На продольном разрезе показывают нерассеченными такие
детали, как: |
Болты |
|
Винты |
Заклепки |
Шпонки |
Непустотелые валы |
а также: шпильки, рукоятки , спицы шкивов, ит.д.
Если секущая плоскость проходит вдоль таких элементов , как: ребро жесткости, выступ внутренний, стенку тонкую, ушко, то эти элементы на чертеже показывают незаштрихованными
Выступ |
Стенка тонкая |
|
внутренний |
Ушко |
Ребро
жесткости
Сложные разрезы
Сложные разрезы
Сложный разрез – это разрез, выполненный двумя и более плоскостями.
Сложные разрезы
Ступенчатые |
|
|
|
Ломаные |
|
|
|
|
