6. Правка металла

Правка (выпрямление) - представляет собой слесарную операцию, при которой деформированным, покоробленным металлическим заготовкам или деталям придают правильную плоскую форму. Правку применяют после резки листового материала ножницами, рубки зубилом и других операций. При помощи правки выпрямляют также полосовой и прутковый материал, трубы и проволоку. Чугунные детали правке не подвергают, так как чугун слишком хрупок и при правке может расколоться.

В слесарном и особенно в инструментальном деле исправление изогнутых и покоробленных изделий с большой точностью (до десятых долей миллиметра), после механической или термической обработки, нередко называют рихтовкой изделия.

Правка бывает ручная и машинная.

Трубы гнут вручную или с помощью механизма, с напол­нителем или без наполнителя, в холодном или горячем состо­янии. Выбор способа зависит от диаметра трубы, толщины стенок, материала и угла загиба (рис. 8).

Трубы диаметром более 100 мм гнут в горячем состоянии с наполнителем (мелкий сухой песок). Концы труб закрывают заглушками и сверлят в них отверстия для выпуска газов. На­грев осуществляют газовой горелкой или паяльной лампой. Трубы диаметром до 15 мм гнут с помощью штырей, встав­ленных в отверстия стальной плиты, которую зажимают в ти­сках. Для более толстых труб применяют трубогибы, установ­ленные на специальном верстаке. Труба вставляется между двумя роликами в упор. Гнут трубу, поворачивая руками ры­чаг с роликами

(рис. 8).

3 4

1 2

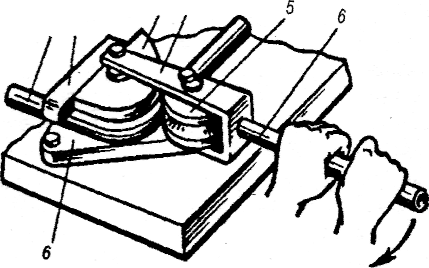

Рис. 8 Гибка труб: 1 — труба, 2 —упор, 3 — шаблон, 4 — подвижная скоба, 5 —ролик, 6 — обоснование, 7 —рычаг

Медные и латунные трубы гнут в холодном состоянии с наполнителем (расплавленная канифоль, стеарин, паладин, свинец). Трубу перед гибкой отжигают. Медь греют до 600-700 °С и охлаждают в воде; бронзы — до 600-700 °С, в возду­хе; дюралюминий — до 350-400 °С, в воздухе.

В нагретом состоянии медные трубы гнут, наполняя песком. Правильно согнутые трубы не имеют складок и вмятин.

Расчет длины заготовок

при гибке деталей под прямым углом без закруглении с внутренней стороны припуск на загиб берется от 0,5 до 0,8 толщины материала. Складывая длину внутренних сторон угольника или скобы, получаем длину развертки заготовки детали.

Пример 1.

На рис 4 а, б показаны соответственно угольник и скоба с прямы­ми внутренними углами.

Размер у угольника: а = 30 мм; б =70мм г = 6мм. Длина развертки заго­товки l = а + б + 0,5t 30+ 4+ 70 + 3 = 103 мм.

Размеры скобы: а = 70 мм б =80 мм; с = 60 мм; t = 4 мм. Длина разверт­ки заготовки

l = а + б + с + 0,5t = 70+80+60+2=212 мм.

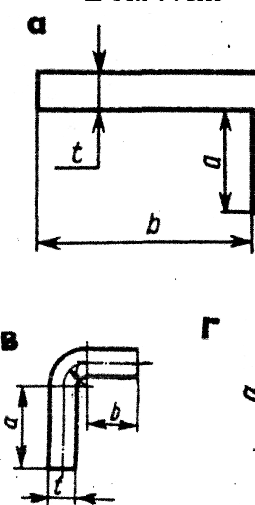

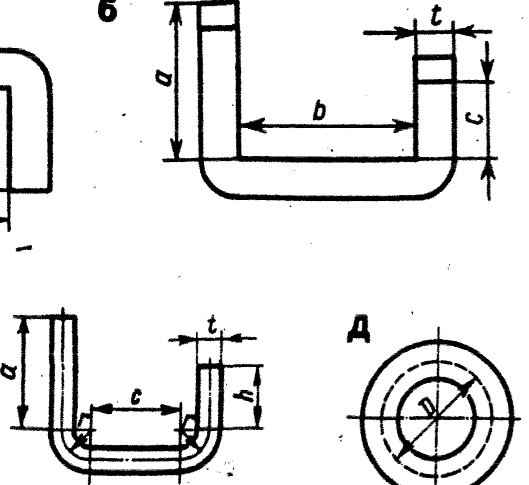

Рис. 4. К определению длины заготовок:

а, б - угольника и скобы с прямыми внутренними углами

А б

При ручной правке листовых заготовок и деталей применяют стальные или чугунные правильные плиты или наковальни, стальные молотки весом 400 - 600 г, молотки медные, свинцовые, латунные, деревянные, бакелитовые и т. п.

Машинная правка производится на ручных и приводных трехвалках, на приводных пневматических молотах и на прессах. В настоящем пособии рассматривается только ручная правка, применяемая в учебных мастерских.

Правка производится путем нанесения ударов стальными молотками или молотками из мягкого материала по определенным местам, соразмеряя силу ударов с величиной выпуклости и с толщиной выправляемого изделия. Поверхность правильной плиты, а также бойки молотков должны быть ровными, гладкими и хорошо прошлифованными При ручной правке удобнее пользоваться молотками с. круглым, а не с квадратным бойком, так как при неправильных ударах или при перекосах молотка с квадратным бойком на поверхности листа могут остаться засечки или даже пробоины. Боек молотка должен ложиться на лист ровно, без перекоса. Молоток следует держать за конец ручки и для удара пользоваться только кистью руки.

Приемы правки листового материала заключаются в следующем. Уложив деформированный лист на плиту по возможности выпуклостями вверх, обводят выпуклости графитовым карандашом или мелом. После этого по прямым краям листа по направлению к выпуклости наносят частые, но не сильные удары. Материал под действием ударов будет вытягиваться, освобождать стянутую середину и остепенно выравнивать выпуклость. По мере приближения к выпуклости удары должны наноситься слабее, но чаще.

После каждого удара нужно проверять, какое действие он оказывает на лист. Следует помнить, что неправильные удары могут привести лист в негодное состояние. Ни в коем случае нельзя наносить удары непосредственно по выпуклостям, так как выпуклости будут не уменьшаться, а увеличиваться.

Таким образом, сущность процесса правки листовых деталей заключается в постепенном растягивании прямых участков листа за счет некоторого утонения материала в этих местах.
