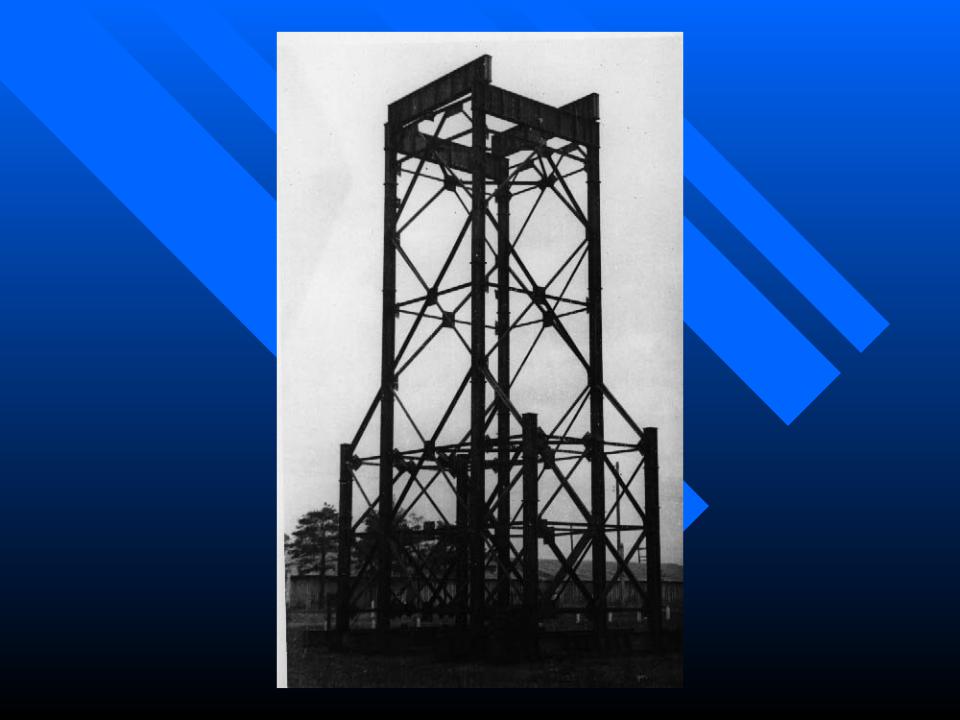

Надстройка из ж/б стоек
13
14
Вопрос 2.
Общие сведения о свайных фундаментах
15
Свайные фундаменты применяются при грунтах, допускающих забивку свай.
Свайный фундамент состоит :
-из свай
-ростверка, объединяющего головы свай для совместной работы.
По своей конструкции свайный фундамент может быть из одних вертикальных либо из
вертикальных и наклонных свай.
16
В фундаментах временных и краткосрочных мостов обычно применяют деревянные сваи: одиночные, кустовые и сваи-сплотки.
При значительной глубине воды используются также и металлические сваи.
В безлесных районах могут найти применение железобетонные сваи, например, оболочки диаметром 0,6 м.
Выбор типа свай зависит от глубины воды и имеющегося сваебойного оборудования.
Свайные фундаменты для конкретных опор проектируются на основе типовых решений.
В настоящее время действующим проектом является проект института Ленгипротрансмоста (ныне – АО «Трансмост») шифр 736 КРЧ 1994 года.
Задача проектировщиков состоит в том, чтобы произвести «привязку» типовых решений к местным условиям.
18
Вопрос 3
Конструкции деревянных свай.
19
Одиночные сваи
изготовляют из бревен диаметром 22—28 см (рис. 1). Затеска острия на 4 канта выполняется симметрично относительно оси бревна. Нарушение этого требования приводит к отклонению сваи от проектного положения при ее за бивке. Для погружения в гравелистые грунты на острие сваи надевают башмак, сваренный из стальных полос, и прикрепляют его заёршенными коваными гвоздями. Верхний конец сваи срезают перпендикулярно к ее оси. По центру в голове сваи высверливают отверстие под фиксирующий штырь молота. Для предохранения головы от разрушения ударами молота на нее надевают стальное кольцо (бугель).
В процессе забивки при отсутствии свай необходимой длины приходится их наращивать. При этом в свае не должно быть более одного стыка. Стыкование свай производится впритык на штыре с установкой, чаще всего, уголковых накладок на шурупах, реже - в металлической трубе-обойме с закреплением также с помощью шурупов. Длина накладок или трубы должна быть не менее трех диаметров сваи. Стык на накладках применяют, если он будет заглублен в грунт не менее чем на 2 м, а стык в отрезке металлической трубы допускается располагать и над поверхностью грунта.
20
Рис. 2.
Этапы работ по заострению сваи
Рис. 1.
Одиночная деревянная свая:
а— свая;
б— трубчатый стык; в — уголковый стык; г — башмак;
1—острие сваи; 2—голова сваи; 3 — труба-обойма;
4—уголковые накладки (80х80); 5—штырь; 6 — шуруп;
7 — стальная полоса (45х6)
