Бойко Т.А. Исследование эффективности защитного заземления. Методиче- ские указания к лабораторной работе" Ростов-на-Дону, 2003 год. Лабораторная работа «Исследование эффективности защитного заземления» преследует цель:
Ознакомить студентов с устройством, принципом действия и областью применения защитного заземления.
Выяснить условия эффективности защитного заземления.
Оценить опасность одновременного устройства в сети с изолированной нейтралью защитного заземления и защитного зануления.
Содержание.
1. |
Устройство, принцип действия и область применения защитного заземления |
|
2. |
Условия эффективности защитного заземления и их контроль |
|
3. |
Описание стенда для исследования эффективности защитного заземления |
|
4. |
Прядок выполнения работы |
|
5. |
Содержание отчета |
|
6. |
Литература |
|
7. |
Контрольные вопросы |
|
Устройство, принцип действия и область применения защитного заземления
Защитное заземление является основной защитой обслуживаемого персонала при пробое фазы на корпуса электроустановок в сетях с изолированной нейтралью источника питания.
Согласно действующим Правилам устройства электроустановок заземлению металлических частей электроустановок и оборудования, которые могут оказаться под напряжением при нарушении изоляции.
Защиту при косвенном прикосновении следует выполнять во всех случаях, если напряжение в электроустановке превышает 50В переменного тока и 120В постоянного тока. В помещениях с повышенной опасностью, особо опасных и в наружных установках выполнение защиты при косвенном прикосновении (прикосновение к корпусу) может потребоваться при более низких напряжениях, например, 25В переменного и 60В постоянного тока (или 12В переменного и 30В постоянного тока) при наличии требований соответствующих глав ПУЭ.
Под защитным заземлением понимается преднамеренное соединение с землей металлических частей электроустановки, нормально не находящихся под напряжением, посредством заземляющих проводников и заземлителей. Принципиальная схема защитного заземления представлена на рис.1.

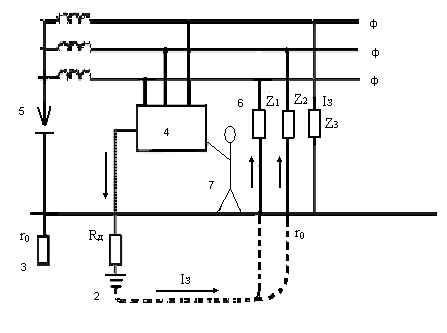

Рис.1. Принципиальная схема защитного заземления в сети с изолированной нейтралью.
1- заземляющий проводник, 2-заземлитель, 3-рабочее заземление, 4-электроустановка, 5-пробивной предохранитель, 6-сопротивление изоляции проводов относительно земли, 7-человек.
Принцип действия защитного заземления состоит в том, что параллельно человеку включается малое по величине сопротивление защитного заземления, которое обеспечивает протекание тока при пробое фазы на корпус по пути наименьшего сопротивления (rз), это сопротивление включается последовательно с большим сопротивлением изоляции, т.е. напряжение падает, в основном, на сопротивлении изоляции.
