Внутренние усилия в поперечном сечении стержня (M,Q,N). Метод сечений – основной метод применяемый в сопротивлениях материалов.

Суть метода: внутренние силы распределяются непрерывно, но не равномерно

Суть: рассматриваемое тело рассекается плоскостью, одну часть «отбрасываем» и воздействие «отброшенной» части заменяем внутренними силами. Внутренние и внешние силы уравновешены.

В результате действия внешних сил в теле возникают внутренние силы.

Внутренние силы — силы взаимодействия между частями одного тела, возникающие под действием внешних сил.

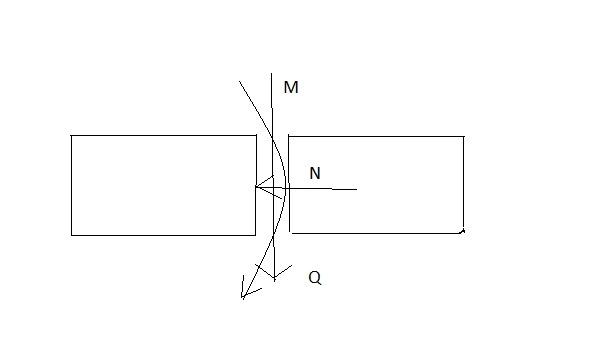

Внутренние силы в поперечном сечении:

М – изгибающий момент

N – нормальная сила (перпендикулярна сечению

Q – поперечная сила

Изгибающий момент – деформирует ось стержня

Нормальная сила бывает сжимающей и растягивающей силой, действует перпендикулярно поперечному сечению, вдоль оси стержня

Поперечная сила действует в плоскости поперечного сечения перпендикулярно оси стержня
