3.1. Фундаменты
Проектируя фундаменты, нужно хорошо представлять себе общее конструктивное и планировочное решение дома, учитывать материал стен, перегородок, перекрытий и крыш, возможную величину снегового покрова, чтобы ориентировочно определить величину нагрузок на подошву фундамента, иметь сведения о несущей способности грунтов, глубине их промерзания, уровне грунтовых вод.
Для усадебных жилых домов рекомендуются ленточные и столбчатые фундаменты. Ленточные применяются для домов со стенами из тяжелых материалов (кирпич, шлакобетон, керамзитобетон, известняк-ракушечник, ячеистый бетон). Столбчатые применяют для домов с рублеными, брусчатыми, каркасными и щитовыми стенами, а также для открытых и закрытых хозяйственных и летних помещений. Конструкцию фундамента можно выбрать по табл.3.1. Глубина заложения фундамента (Н) определяется с учетом уровня сезонного промерзания грунтов по табл.3.2 для различных областей Российской Федерации.
Песчаную подушку для фундаментов следует засыпать слоями по 15 - 20 см, с проливкой каждого слоя водой и тщательно уплотнять ручными трамбовками. При выполнении фундаментов без песчаной подушки подошва фундамента должна располагаться на 20 см ниже уровня сезонного промерзания. В этом случае дно траншеи следует уплотнить ручной трамбовкой и тщательно выровнять.
Фундаменты могут выполняться бутовыми из крупного булыжника, рваного постелистого и плитнякового камня; бутобетонные из мелкого булыжника, щебня, гравия, боя глиняного обожженного красного кирпича; кирпичные из хорошо обожженного глиняного кирпича; бетонные монолитные со щебеночным или гравийным заполнителем; из сборных бетонных блоков индивидуального или заводского изготовления со щебеночным или гравийным заполнителем на портландцементе (табл. 3.1, 3.3 и 3.4).
Основные конструкции фундаментов для жилых домов усадебного типа Таблица 3.1.
Тип фундамента мента |
Сечение
|
Характеристика |
Примечание
| |
1
|
2
|
3
|
4
| |

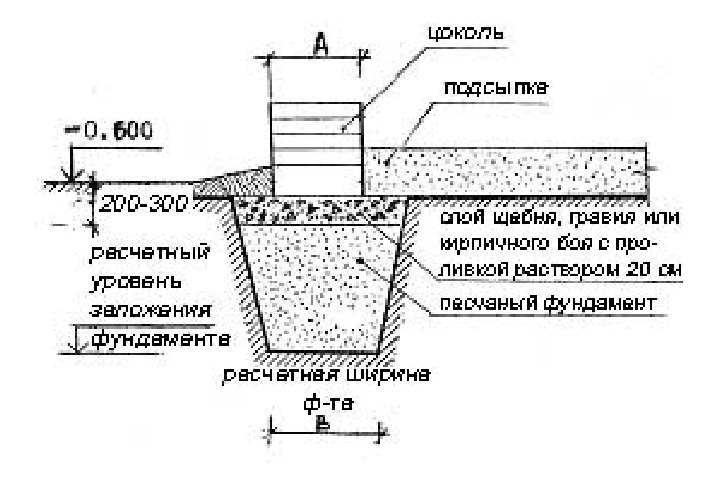

1. Песчаный из крупнозернистого песка |
ЛЕНТОЧНЫЕ
|
Применяется крупнозернистый песок, укладывается слоями с проливкой каждого слоя водой. Верх песчаного фундамента на 25-30 см ниже планировочной отметки грунта) укладывается из щебня, гравия или кирпичного боя на растворе с послойным трамбованием. Устраивают для небольших одноэтажных зданий с низким уровнем грунтовых вод (ниже на 0,5 м расчетного уровня заложения фундамента и хорошим поверхностным водоотводом) |
Только для сухих непучинис-тых грунтов
| |
1 |
2 |
3 |
4 | |

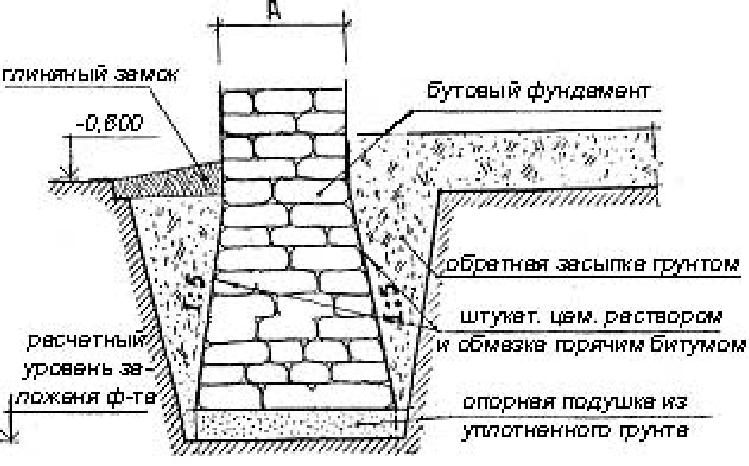

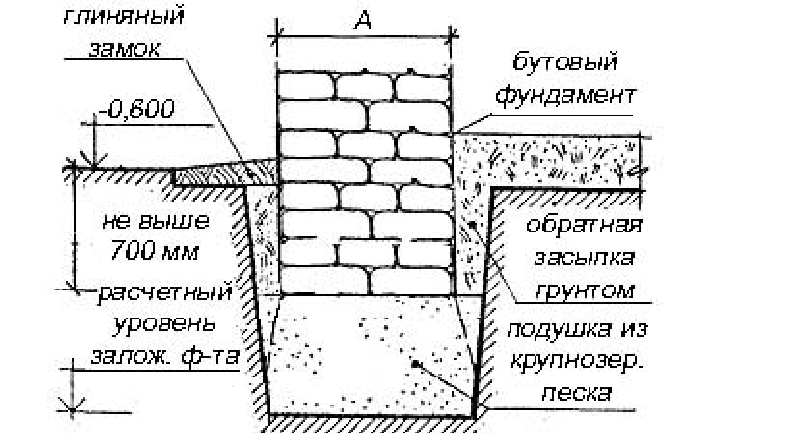

2. Бутовые А). На пучинистых грунтах Б). На непучинистых грунтах |
|
Бутовые из крупного булыжника, рваного постельного и плитнякового камня (известняк средней плотностью более 1800 кг/м3, песчаник, гранит, диорит, базальт, ракушечник средн.плотн. более 1500 кг/м3). Камни укладываются на растворе вручную рядами без опалубки. Применяются для любых типов I - 2-х этажных зданий. При кладке из бута плитняка минимальная толщина фундамента может быть уменьшена до 0,3м. Ширина обреза фундамента (А) на непучинистых грунтах не менее 6,5 м для ленточных и не менее 0,6 для столбчатых. На пучинистых грунтах для ленточных - не менее 0,45 м, для столбчатых - не менее 0,55м |
Для любых оснований и типов грунтов | |
1
|
2
|
3
|
4
| |

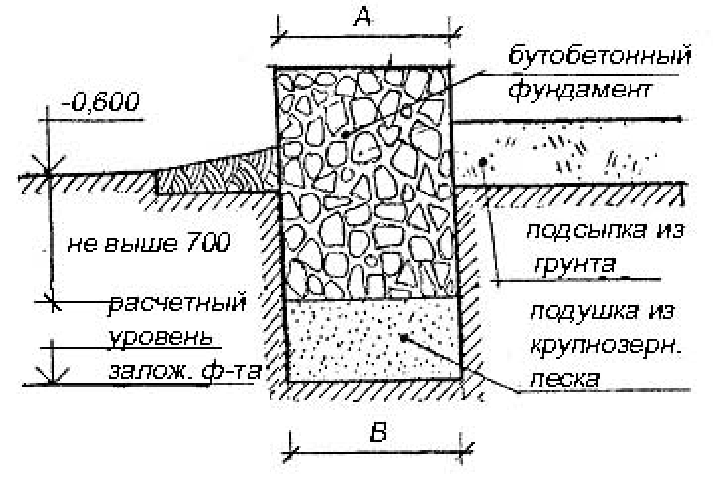

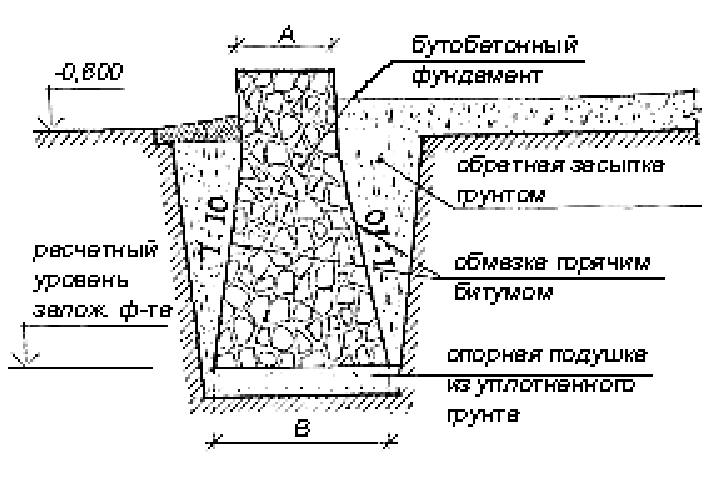

3. Бутобетонные А). На пучинистых грунтах Б). На непучинистых грунтах |
|
Бутобетонные из мелкого булыжника щебня, гравия, боя глиняного кирпича хорошо обожженного. Заполнитель утапливается в раствор послойно с трамбованием. Устраиваются, как правило, в опалубке. При мелком заложении (до 1 м от поверхности) и вертикальных стенках траншей или котлованов возможна укладка бутобетонных фундаментов без опалубки. Применяются для всех типов 1 - 2-х этажных зданий. Ширина обреза фундамента (А) на непучинистых грунтах не менее 0,35 м для ленточных м не менее 0,4 м для столбчатых. На пучинистых грунтах для ленточных не менее 0,3м, для столбчатых - не менее 0,35 м.
|
Для любых оснований и типов грунтов
| |
1
|
2
|
3
|
4
| |

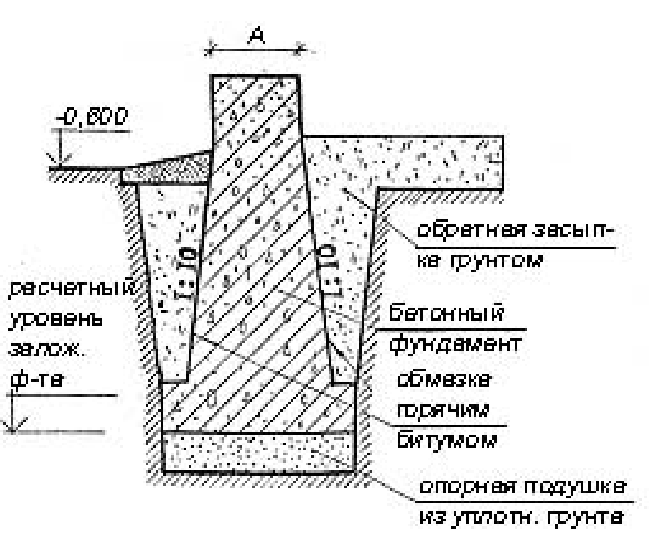

4. Бетонные монолитные Б). На пучинистых грунтах А). На непучинистых грунтах |
|
Бетонные монолитные со щебеночным или гравийным заполнителем. Бетон укладывается в опалубке послойно с трамбованием. Фундаменты из бетона применяются для всех типов зданий. Экономичны, надежны, долговечны особенно при армировании металлическими стержнями и сетками. Требуют тщательного выполнения подготовительных работ (разбивка осей, отрывка траншей, устройство опалубки, установка арматуры). Ширина обреза фундамента (А) на непучинистых грунтах не менее 0.15 м для ленточных и не менее 0,20 м для столбчатых. На пучинистых грунтах для ленточных не менее 0.15м, для столбчатых - не менее 0,20м.
|
Для любых оснований и типов грунтов | |
1
|
2
|
3
|
4
| |

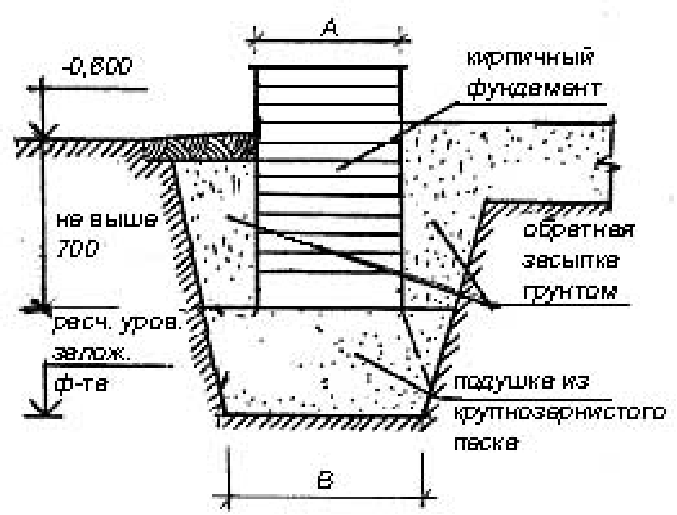

5. Кирпичные Б). На пучинистых грунтах А). На непучинистых грунтах |
|
Кирпичные из хорошо обожженного глиняного кирпича. Требуют защиты от агрессивных вод. По капитальности и долговечности уступают бутобетонным и бетонным. Применяются при отсутствии более долговечных материалов. При высоком уровне грунтовых вод и большой глубине заложения кирпичные фундаменты применять не рекомендуется. Ширина обреза фундамента (А) на непучинистых грунтах не менее 0,25 м для ленточных и не менее 0,38 и для столбчатых. На пучинистых грунтах не менее 0,25 м для ленточных и не менее 0,38 м для столбчатых.
|
При грунтах с низким уровнем грунтовых вод | |
1
|
2
|
3
|
4
| |

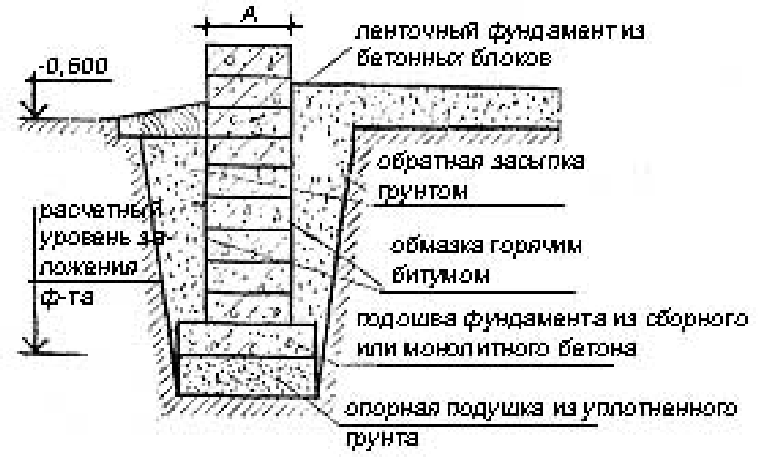

6. Из сборных бетонных блоков Б). На пучинистых грунтах А). На непучинистых грунтах |
|
Из сборных бетонных блоков индивидуального или заводского изготовления со щебеночным или гравийным заполнителем. Применяются во всех типах домов. На пучинистых грунтах при высоте блоков, превышающей в три и более раза их ширину для предотвращения горизонтального сдвига верхней части фундамента, необходима жесткая заделка верха блоков в монолитный ростверк. Ширина обреза фундамента (А) для всех видов фундаментов и типов грунтов не менее 0,30 м. |
Для любых типов грунтов | |
1
|
2
|
3
|
4
| |
7. Столбчатые фундаменты Б). На пучинистых грунтах А). На непучинистых грунтах |
|
Столбчатые выполняются из монолитного бетона и штучных материалов: камня, кирпича, бетонных блоков, железобетонных столбов, деревянных столбов, металлических и асбестоцементных труб. Особенно эффективное применение их в пучинистых грунтах при их глубоком промерзании. Столбы располагают под углами здания, в местах пересечения и примыкания стен, под простенками.
|
|
1
|
2
|
3
|
4
| |
8. Столбчатые железобетонные сборные фундаменты |
А). Для малоэтажных каменных зданий |
|

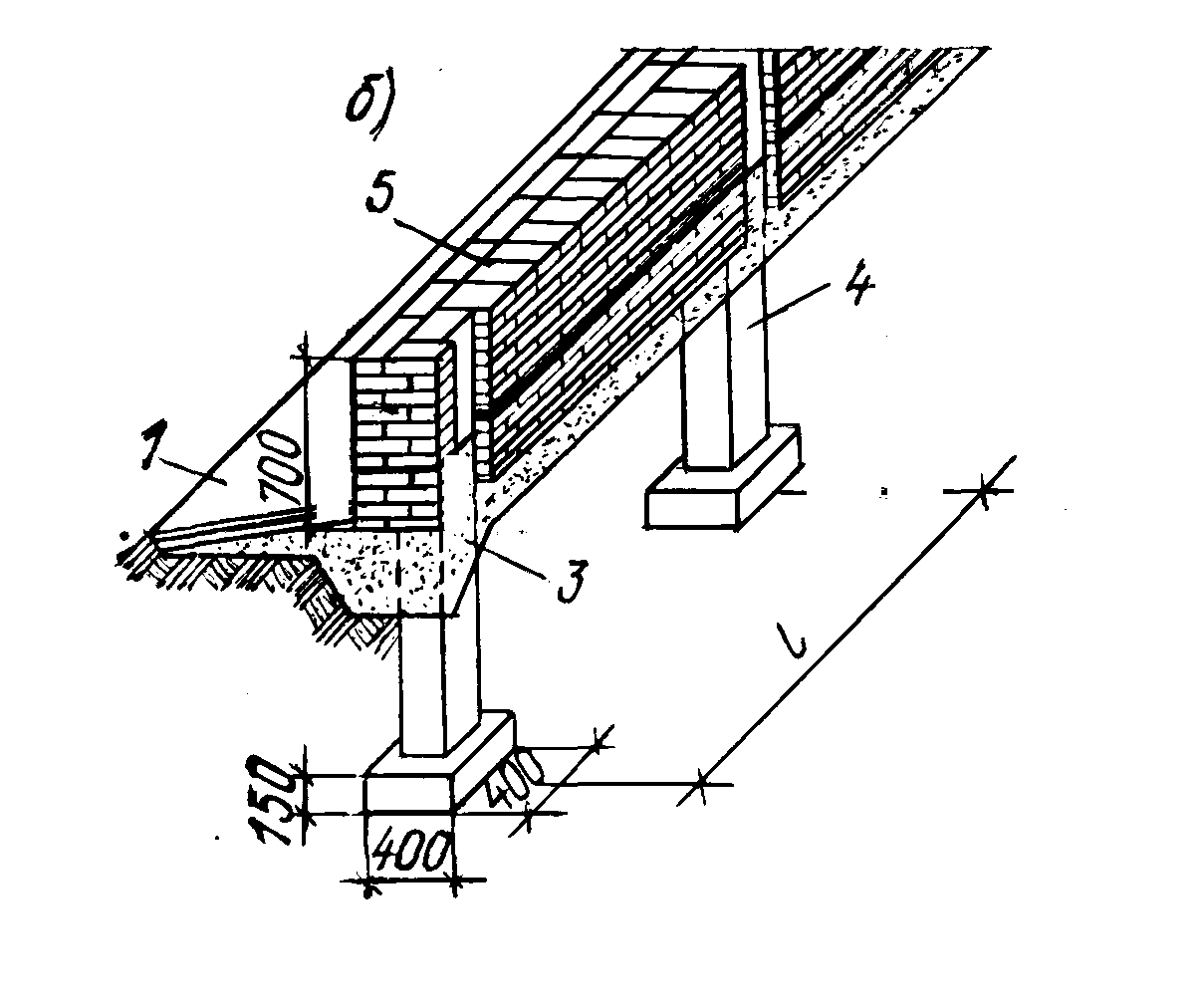

Столбчатые железобетонные сборные фундаменты для малоэтажных зданий с кирпичными стенами и деревянными. а - для одно- и двухэтажных зданий; б - для деревянных каркасных и щитовых зданий; 1 - отмостка; 2 - фундаментная балка; 3 - песчаная или шлаковая подсыпка, 4 - железобетонный столб 2.00 х 200 мм; 5- кирпичный цоколь деревянного здания
|
|
Б). Для деревянных рубленых, каркасных и щитовых зданий | ||||
1
|
2
|
3
|
4
| |

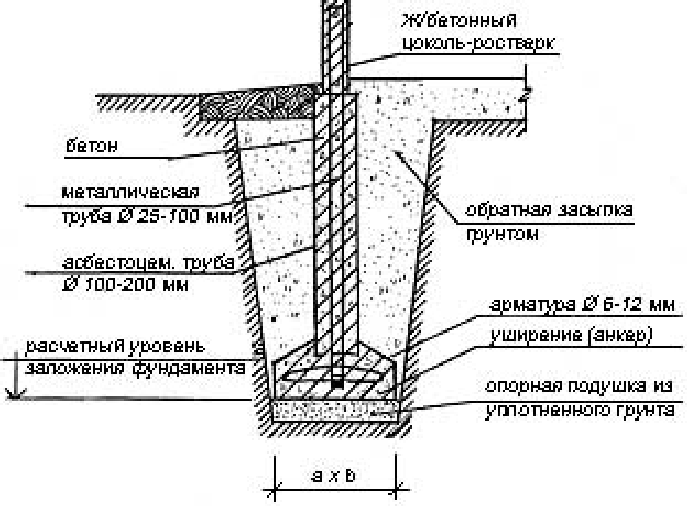

9. Столбчатый из труб с железобетонным ростверком |
|
Столбчатый из труб с железобетонным ростверком состоят из фундаментных столбов с уширением внизу изготавливаются заранее и после установки связываются поверху монолитным железобетонным ростверком (для сопротивления боковому сдвигу). Применяют для всех типов зданий на любых грунтах, экономичны, индустриальные надежны и долговечны. Эффективны особенно в пучинистых грунтах.
|
| |
1
|
2
|
3
|
4
| |

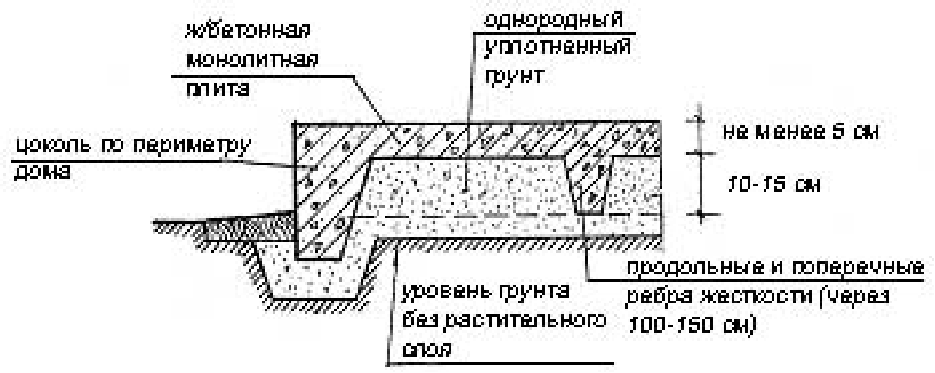

10. Подвижные (плавающие) сплошные фундаменты из монолитного бетона и железобетона |
|
Сплошные применяют для небольших зданий со стенами из бревен, брусьев, деревянных панелей и щитов, с каркасными стенами, при армировании ребер по контуру и под несущие стены возможны кирпичные стены. Целесообразны при однородных пучинистых грунтах, высоком уровне грунтовых вод. Глубина заложения 0,3 - 0,5 м. |
|
Таблица 3.2.
