2. Определение обнаружительных характеристик досмотрового металлодетектора типа md-3003b.
Ознакомиться с инструкцией по применению досмотрового металлодетектора типа MD-3003B (смотри ниже).
Расположить металлодетектор на значительном расстоянии от металлического объекта. Включить металлодетектор с помощью выключателя 8 (рис.5.2 а). При этом раздастся звуковой сигнал, свето-диод 5 на короткое время загорится красным цветом, который затем сменится на зеленый цвет. Металлодетектор готов к работе.
Расположить макет пистолета горизонтально на деревянной плоскости стола.
Равномерно перемещая рабочую плоскость 1 металлодетектора в горизонтальной плоскости, постепенно приближать его к макету пистолета. В момент обнаружения раздастся звуковой сигнал, и светодиод на некоторое время загорится красным светом. Линейкой замерить расстояние от нижней плоскости металлодетектора до верхней плоскости макета пистолета. Результат занести в табл.5.4.
Расположить макет ножа горизонтально на деревянной плоскости стола.
Равномерно перемещая плоскость металлодетектора в горизонтальной плоскости, постепенно приближать его к макету ножа. В момент обнаружения раздастся звуковой сигнал, и светодиод на некоторое время загорится красным светом. Линейкой замерить рас-
стояние от нижней плоскости металлодетектора до верхней плоскости макета ножа. Результат занести в табл.5.4.
Расположить лезвие бритвы горизонтально на деревянной плоскости стола.
Равномерно перемещая плоскость металлодетектора в горизонтальной плоскости, постепенно приближать его к бритвенному лезвию. В момент обнаружения раздастся звуковой сигнал, и светодиод на некоторое время загорится красным светом. Линейкой замерить расстояние от нижней плоскости металлодетектора до бритвенного лезвия. Результат занести в табл.5.4.
Сравнить полученные обнаружительные характеристики с характеристиками, заявленными производителем.
Таблица 5.4 Исследование обнаружительных характеристик досмотрового
металлодетектора типа МР-ЗООЗВ.
3. Провести тренировку по поиску незаявленных металлических предметов (макетов пистолета, ножа) у досматриваемого объекта (курсанта) с помощью ручного досмотрового металлодетектора типа MD-3003B.
Досматриваемый объект (курсант) вынимает все металлические и электронные предметы (часы, зажигалку, металлические монеты, сигареты, мобильный телефон, флешку и т. п.) в отдельную коробку.
Досматриваемый объект (курсант) прячет в одежде макет пистолета или ножа.
Второй курсант (охрана), используя данные по определенным ранее характеристикам металлодетектора, инструкцию по его применению и рекомендуемую схему досмотра (рис.5.2 б) должен найти спрятанный металлический объект, совершая минимум движений металлодетектором, в двух вариантах досмотра:
у досматриваемого объекта отсутствуют любые металлические и электронные предметы;
у досматриваемого объекта присутствуют металлические предметы малого размера (монеты, цепочка, зажигалка и т.п.);
58
59
4. Сделать выводы о возможности применения досмотрового металлодетек-тора в системах безопасности судна.
Инструкция по применению досмотрового металлодетектора типа MD-3003B
Досмотровый металлодетектор типа MD-ЗООЗВ предназначен для обнаружения незаявленных металлических предметов, которые предназначены для применения против людей или судов, таких как огнестрельное и холодное оружие,

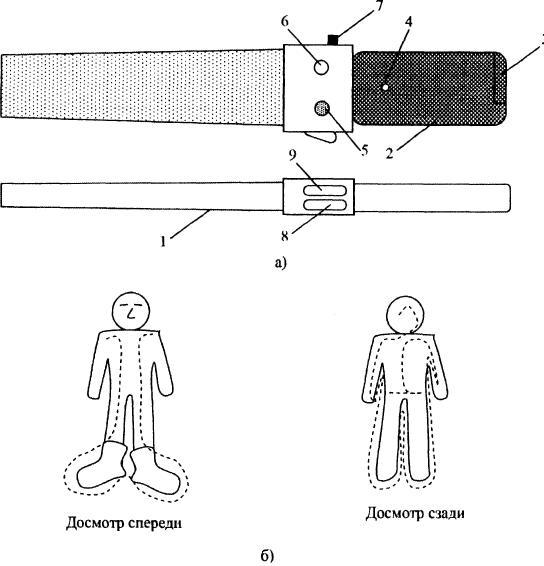

Рис.5.2 Ручной досмотровый металлодетектор типа MD-ЗООЗВ (а) и
рекомендуемая схема проведения досмотра (б)
1 - плоскость поисковой катушки; 2 - рукоятка; 3 - крышка батарейного отсека;
4 - подстроенный регулятор чувствительности; 5 - светодиод; 6 - динамик;
7 - кнопка включения вибратора; 8 - включатель питания; 9 - включатель режима
пониженной чувствительности
взрывчатые вещества (гранаты, снаряды, бомбы, мины) и прочие опасные вещества и устройства, на перевозку которых нет полномочий (рис.5.2).
Досмотровый металлодетектор типа MD-ЗООЗВ работает на стандартной 9 В батарее типа «Крона» или аккумуляторе. Для установки батареи сдвиньте крышку батарейного отсека 3 и установите батарею согласно указанной на крышке полярности.
Включите выключатель 8 на себя, при этом металлодетектор издаст короткий звуковой сигнал, светодиод 5 на короткое время загорится красным цветом, который затем сменится на зеленый цвет. Металлодетектор готов к работе в режиме оптимальной чувствительности. Для увеличения чувствительности служит подстроечный регулятор 4. Поворачивая его отверткой по часовой стрелке необходимо добиться постоянного звукового тона и красного цвета светодиода. После этого повернуть подстроечный регулятор 4 против часовой стрелке до момента исчезновения звукового тона и появления зеленого цвета свечения светодиода. После такой регулировки металлодетектор работает в режиме максимальной чувствительности.
Плавно перемещайте рабочую плоскость 1 металлодетектора постоянно над досматриваемой поверхностью на расстоянии 3-6 см. Наличие металлического предмета будет индуцироваться звуковым тоном и появлением красного цвета свечения светодиода. Если металлодетектор остановить над обнаруженным металлическим предметом, то его чувствительность автоматически уменьшается. Это позволяет определить точно местоположение металлического объекта путем постепенного приближения рабочей плоскости металлодетектора к обнаруженному металлическому предмету. По мере приближения к металлическому предмету звуковой тон станет постоянным, а светодиод будет постоянно светиться красным цветом.
При необходимости, нажав красную кнопку 7 можно отключить звуковой тон и подключить вибратор. Такой режим удобен в сильно зашумленных помещениях или при необходимости сокрытия факта обнаружения металлического предмета у досматриваемого объекта.
Технические характеристики:
Рабочая частота: 22 кГц
Мощность поискового генератора: 270 мВт
Звуковой сигнал: 2 кГц
Питание: от 7 до 10 В (9 В "Крона" или аккумулятор)
Ток потребления: менее 50 мА
Настройка: автоматическая
Диапазон рабочих температур: от -5 до +55 °С
Размер: 4,5 х 8,5 х 41 см
Вес: 410 грамм
60
61
ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ
Согласно требованиям Международного Кодекса по охране судов и портовых средств на судне необходимо проводить досмотр людей при их посадке на судно с целью не допущения попадания на борт судна предметов, которые предназначены для применения против людей или судов, таких как огнестрельное и холодное оружие, взрывчатые вещества (гранаты, снаряды, бомбы, мины) и прочие опасные вещества и устройства, на перевозку которых нет полномочий.
Поскольку такие предметы чаще всего либо изготовлены из металла (пистолет, нож), либо содержат металлические предметы (металлическая начинка бомб), то для их обнаружения эффективным средством на первом рубеже охраны судна являются металлодетекторы и металлоискатели. Часто эти два понятия не различают между собой.
Металлоискатель — это электронный индукционный прибор, позволяющий обнаруживать металлические предметы в нейтральной или слабопроводящей среде (в грунте, воде, стенах, древесине, под одеждой и в багажнике, пищевых продуктах, в организме человека и животных и др.), не контактируя с ними, информируя об этом факте оператора (звуковым сигналом, отклонением стрелки и т. д.).
Металлодетектор — это прибор для определения не только наличия металлических предметов, но и способный классифицировать, из какого материала сделан этот предмет: из ферромагнитного или немагнитного, т. е. с возможностью идентификации по типу металла и его размеров.
