3. Формирование спецификации и проектной потребности

3.1. Таблицы свойств

В программе существует несколько типов таблиц, которые используются в разных частях проекта. Таблицы типа COMMATTR (Commodity Attributes Tables) используются для генерации товарных кодов (Commodity Codes), в них мы занесём характеристики из спецификации. Таблицы типа GEOM (Geometric Tables) используются для генерации Ident-кодов, в данном случае они будут содержать габаритные размеры оборудования. Таблицы типа SPEC (Specification Tables) участвуют в формировании спецификации, в данном случае они будут содержать технические характеристики оборудования из руководства по эксплуатации.

Созданы таблицы трёх типов COMMATTR, GEOM, SPEC. Таблицы типа COMMATTR:

ARTICLE (Артикул),

COMP_SERTIFICATE (Наличие сертификата системы обязательной сертификации ОИТ),

DES_OFTEHN_SPEC (Обозначение технических условий),

MARKING (Марка),

ORIGIN (Страна-производитель),

SAFITY _CLASS (Класс безопасности),

SEIS_RESIST_CLASS (Класс сейсмоустойчивости).

Рис.3.1.1.-Созданные таблицы свойств типа COMMATR.

Каждую таблица может содержать группы свойств, а группы - детали (Table Group и Table Details). Их можно называть произвольно и создавать в необходимом количестве.

В нашем случае в каждой таблице по одной группе: ALL. В каждой таблице свои детали, например, в таблице DES_OFTEHN_SPEC:

DIN (Национальный немецкий стандарт),

EN (Европейский стандарт),

GOST (Российский стандарт).

Аналогично созданы детали во всех таблицах.

Структура таблиц типа COMMATRизображена на Рис.3.1.2. Таблицы приведены в приложении Б.

Рис.3.1.2.-Структура таблиц типа COMMATR с группами и деталями.

Аналогичным образом созданы структуры таблиц типа GEOM и SPEC.

Рис.3.1.3. Таблица типа GEOM

Для таблицы типа GEOMдетали не нужны.

Рис.3.1.4. Таблицы типа SPEC.

3.2. Правило для составления товарных кодов (Rule).

Для того, чтобы указать, какие таблицы со свойствами и в каком порядке будут участвовать в формировании товарных кодов, составлено специальное правило. В первом окне необходимо выбрать таблицы, которые будут участвовать в генерации товарных кодов. Во втором указать порядок, в котором будут стоять первые буквы выбранных из таблиц деталей. Подробнее о его использовании при генерации товарных кодов будет написано в п. 3.5.

Рис.3.2.1.-Создание правила для формирования товарных кодов

Также в этом правиле учитывается как будет составлено описание оборудования с помощью описаний его свойств.

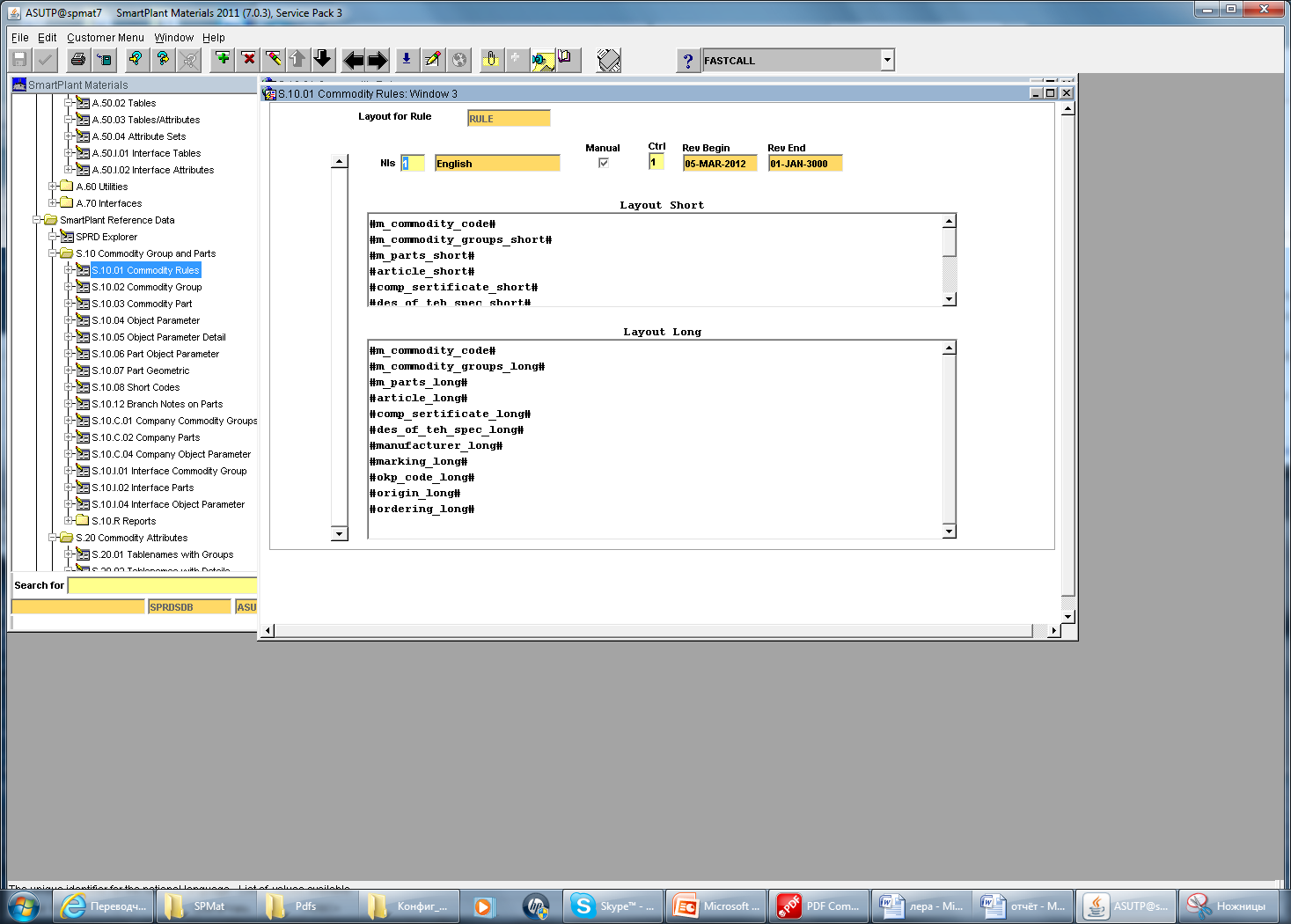

Рис.3.2.2.- Составление писания оборудования

3.3. Атрибуты

На любом этапе составления каталога к оборудованию можно добавить атрибуты из раздела A.50.01-Attributes. Их можно добавлять даже в готовую проектную потребность. Сами атрибуты можно создать, указав тип данных и количество отведённых символов. Нам в работе потребуются атрибутыWIDTH,HEIGHиLENGH, которые нужно добавить в таблицуSIZEтипаGEOM.

Рис.3.3.1- Атрибуты, добавленные в таблицу.

3.4. Создание структуры каталога оборудования

Изначально требуется создать группу оборудования. В данном случае это СВБУ. В колонке RuleвыбираемRULE, созданное в п. 3.2. В колонкеStandardвыбираемAllstandards.

Рис.3.4.1. Группа оборудования

Затем в каждой группе создаём подгруппы: аппаратура ПТК ЭКП, принтер, рабочая станция, стойка, шкаф ПТК, элементы ЛВС.

Рис.3.4.2. Подгруппы оборудования

Далее создаются объекты, с их параметрами, которые будут использоваться для генерации Ident-кодов, в данном случае это геометрические размеры: ширина, высота и глубина.

Рис.3.4.3. Созданные объекты

Рис.3.4.4. Параметры объектов

Необходимо указать принадлежность объектов к подгруппам. Рабочая станция РС-1 принадлежит к подгруппе РС.

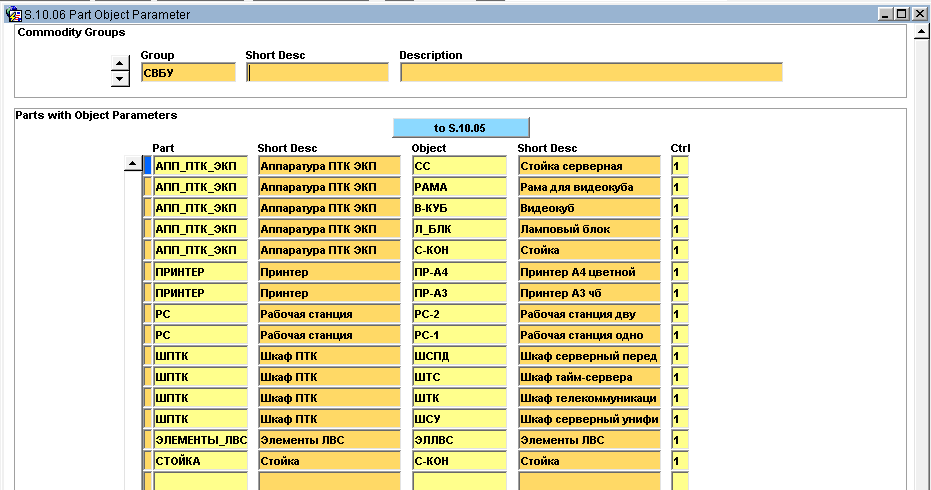

Рис.3.4.5. Принадлежность объектов подгруппам

Итоговый вид структуры каталога можно посмотреть в SPRDExplorer. Когда будут сгенерированы товарные иIdentкоды, они также будут отображаться в этой структуре.

Рис.3.4.6.-Общий вид структуры каталога
