ГЛАВА ДВЕНАДЦАТАЯ; ОПТОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ

12-1. основные свойства оптического излучения

и область применения оптоэлектрических преобразователей

Оптическое излучение представляет собой электромагнитные волны, длина которых лежит в диапазоне 0,001—1000 мкм. Оптический спектр делится на поддиапазоны, показанные на рис. 12-1, а, где приведены длины волн % и частоты электромагнитных колебаний v = elk (с — = 2,998» 10⁸ м/с — скорость света в вакууме).

Ъ) 1,0 0,5 о,

а)

у -излучение

Радиоволны

0,38

Ультрафиоле товое излучение^ у

Оптический диапазон

Видимый свет 0,78

0,01

0,1

1,0

10

Инфракрасное излучение

100

Л	V, ,

0,4 0,555 0,8 мкм

10¹

Гц

10 *

10

10

10 ^г

Рис. 12-1

Системы энергетических и фотометрических величин. Для описа­ния оптических явлений применяют три системы величин: энергети­ческую, световую (фотометрическую) и квантовую. В квантовой системе величин свет рассматривается как поток частиц — квантов, энергия которых составляет w_K = hv_t где h = 6,6256-10"³⁴ Дж-с — постоянная Планка. Кванты видимого света обладают энергией 2—5 эВ.

Основной величиной энергетической и фотометрической систем является поток излучения Ф, определяемый в системе энергетических величин в ваттах, а в системе световых (фотометрических) величин — в люменах. Световые величины используются для оценки излучения по производимому им световому ощущению, т. е. по реакции челове­ческого глаза, и связь между энергетическими и световыми величи­нами устанавливают через спектральную чувствительность глаза Зависимость относительной спектральной чувствительности глаза Кх = W(W)max от длины волны называют кривой видности (рис. 12-1, б). Для нормального глаза Кх = 1 при К = 0,555 мкм.

Если известна функция распределения мощности излучения по длинам волн Рк (спектральная плотность излучения), то видимый

световой поток в люменах равен

о ,8

Ф = 683 $ КъРх Л. (12-1)

0,4

Как следует из приведенной формулы, световому потоку 1 лм соот­ветствует разная мощность в зависимости от спектрального состава света; в области максимальной чувствительности эквивалент энерге­тического потока равен 683 лм/Вт.

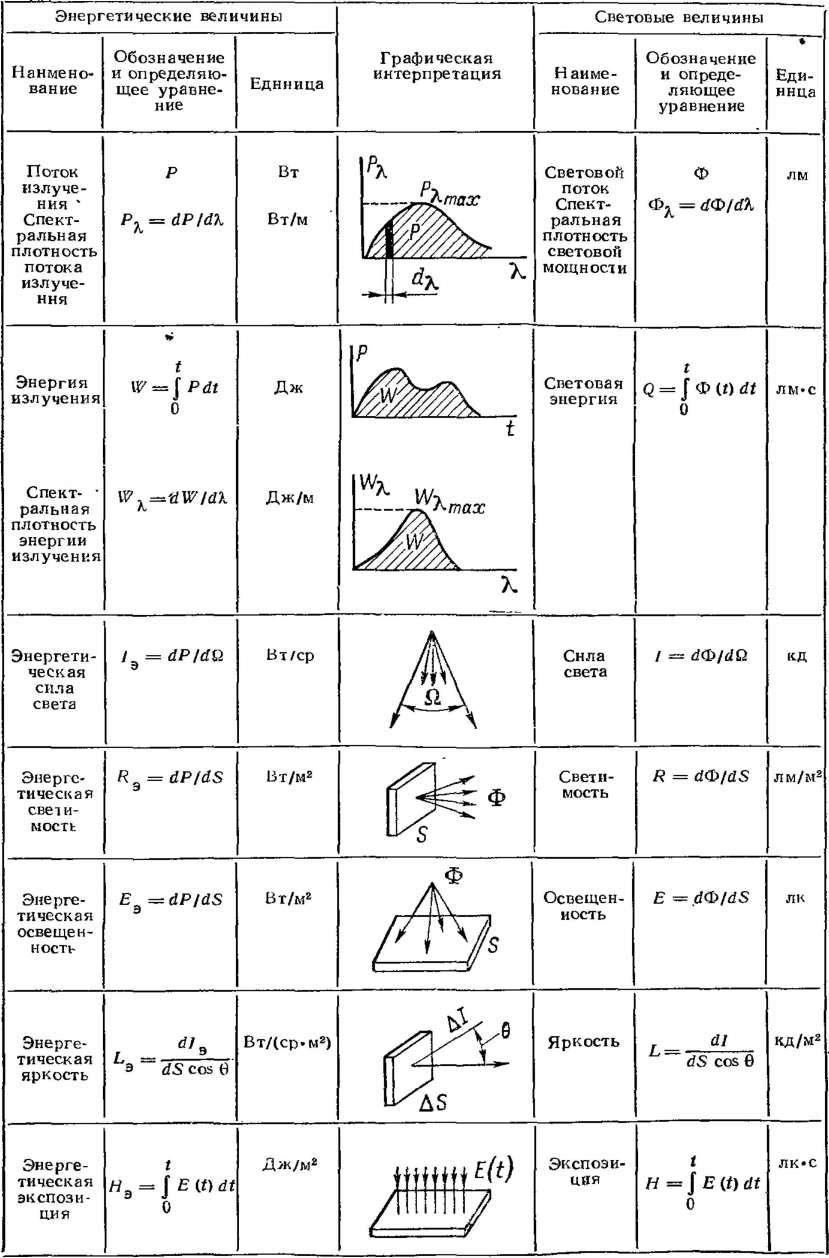

Основные энергетические и световые величины, а также их гра­фическое изображение, обозначения и единицы представлены в табл. 12-1. Однако если для характеристики оптических явлений нет необходимости в указании конкретных единиц, то часто пользу­ются общим понятием «интенсивность света», под которым может подразумеваться поток, сила света, яркость и т. д.

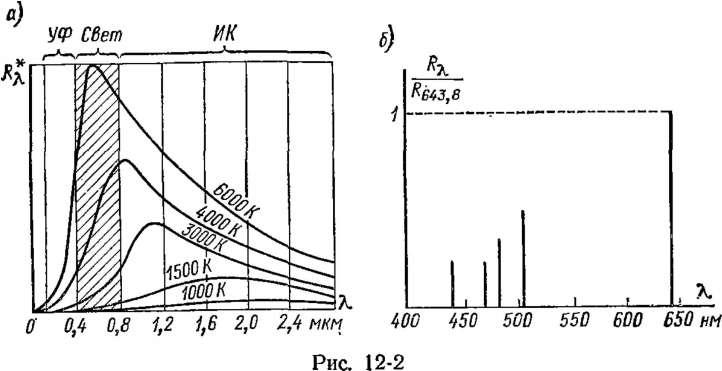

Основные законы теплового излучения. На рис. 12-2, а приве­дены кривые спектральной светимости абсолютно черного тела (АЧТ). Связь между излучением АЧТ и его температурой определяется сле­дующими основными законами.

Закон Стефана—Больцмана определяет связь между энергетиче­ской светимостью R АЧТ и его температурой: R = оГ⁴, где о = — 5,6697-10~⁸ Вт/(м²-К⁴)— постоянная Стефана—Больцмана.

Закон Планка дает качественную характеристику лучистого по­тока, указываяj как распределяется энергия излучения АЧТ по дли­нам волн; {К Т) = С^-⁵{ехр [C₂/{Tk)] — I}'¹, где С_г = 3,7415 X X 1(Г¹⁶ Вт-м²; С₃ = 1,4388-10"² м-К.

Закон Голицина — Вина позволяет определить длину волны излу­чения АЧТ, соответствующую максимуму кривой jR* (k, Т)\ ^_тах = = 2898/Г, мкм.

Реальный тепловой излучатель характеризуется коэффициентом излучения (коэффициентом черноты) е = / который показывает, какую часть энергетическая светимость R данного тела составляет от энергетической светимости АЧТ при той же температуре.

Фундаментальные законы излучения позволяют использовать оптические методы для бесконтактного измерения температуры АЧТ, а при Известном коэффициенте е — и для измерения температуры любого реального тела.

Излучение веществ в газообразном и парообразном состоянии. Так как атомы и молекулы газа характеризуются строго индивидуаль­ным и дискретным набором возможных значений внутренней энер­гии Ei, то газы и пары обнаруживают значительное поглощение (а следовательно, и излучение) только на резонансных частотах Vi = EJh или при длинах волн 5W = Нс!Е_г и характеризуются линей­чатыми спектрами поглощения и" излучения. В качестве примера на рис. 12-2, б показан видимый спектр излучения паров кадмия.

Длины волн излучения некоторых элементов характеризуются весьма высокой стабильностью и воспроизводимостью (до 10~⁸), что позволяет использовать их в качестве образцовых мер длины (крас­ная линия кадмия, оранжевая линия криптона).

Законы распространения излучения. Свет распространяется в среде со скоростью v_x = с!п_у где п — оптическая плотность среды (пока­затель преломления). Показатель преломления воздуха п = 1,0003, поэтому скорость света в атмосфере незначительно отличается от ско­рости света в вакууме. Постоянство скорости света в вакууме (и с неко­торым приближением в атмосфере) используется для измерения рас­стояний. При измерениях больших расстояний измеряется время, необходимое для прохождения светом расстояния до объекта изме­рения и обратно (световые локаторы и светодальномеры). Малые рас­стояния сравниваются с длиной световой волны посредством фазовых или интерференционных методов.

Поглощение света в веществе описывается законом Бугера — Ламберта I = где /₀ и / — интенсивности плоской моно­

хроматической волны на входе в слой поглощающего вещества тол­щиной / и на выходе из него; — удельный показатель поглоще­ния, численно равный толщине слоя вещества, после прохождения которого интенсивность света уменьшается в е = 2,718 раза. Пока­затель поглощения \.\,-_А зависит от длины волны (селективность, или избирательность, поглощения). У «прозрачных» веществ в видимой области спектра рл, составляет от 10~³ м^-1 (воздух) до 1 м"¹ (стекло).

Рассеяние света сопровождается изменением направления рас­пространения света и проявляется как несобственное свечение ве­щества. Потери света в результате рассеяния могут быть выражены зависимостью / = где Ь. — коэффициент экстинкции.

Изменение интенсивности света в зависимости от толщины слоя, а также селективность поглощения и рассеяния лежат в основе дей­ствия ряда оптических преобразователей, предназначенных для рпределения толщины, уровня, концентрации, структуры и хими­ческого состава вещества.

Отражение и преломление света имеют место на границе раз­дела двух прозрачных сред (рис. 12-3). Между углами падения <р_х, преломления <р₂ и отражения <р₃ существует простая связь: ф_х = <р₃;

sm ф^! — sin <p₂n₂, где п_г и rc₂ — коэффициенты преломления сред, до и после границы раздела.

Измеряя углы падения и преломления, можно определить коэф­фициенты преломления веществ (рефрактометрия). Интенсивность отраженного света позволяет оценить состояние поверхности (шеро­ховатость, помутнение при выпадении росы и т. д.).

Основные свойства оптического излучения. Электромагнитные волны оптического диапазона, как и любые электромагнитные волны.

являются волнами поперечными и харак­теризуются взаимно перпендикулярными векторами Ей Н электрического и .магнит­ного полей, которые изменяются синхрон­но в плоскости, перпендикулярной к на­правлению распространения волн. Ско­рость распространения света в вакууме является фундаментальной физической кон­стантой: с = 2,998- Ю⁸ м/с.

В большинстве процессов взаимодей­ствия оптического излучения более важ- Рис. 12-3 ную роль играет вектор Е, поэтому услов­

но принято рассматривать для волн опти­ческого диапазона только электрический вектор Е. В частности, ин­тенсивность света, пропорциональная мощности излучения, опреде­ляется для излучения с частотой v = ИТ как -

1 / 2nt \12 'Е*

/ = у J [^sin(— + cpJJ = (12-2)

Оптическое излучение складывается из элементарных актов излу­чения атомами или молекулами, из которых состоит источник, отдель­ных порций — цугов — электромагнитных волн. Каждый атом или молекула излучает цуг волн в течение промежутка времени по­рядка 10~⁸ с. Протяженность цуга имеет порядок 10⁷ длин волн. В первом приближении каждый цуг можно считать квазимонохро- матичным. Однако волны спонтанно излучаемых цугов могут иметь произвольные начальные фазы колебаний, различные частоты коле­баний и различные направления колебаний вектора Е. При времени наблюдения, намного большем времени излучения цуга (/_набл ^ 10~⁸с), электромагнитное излучение оптического диапазона является супер­позицией волн отдельных цугов. Согласованность колебаний отдель­ных цугов характеризует монохроматичность, когерентность и поля­ризован ность излучения.

# # # # *** **L

Щ

0 # 0

'// # 0 '// % "2

Монохроматичным называется излучение, для которого вектор Е колеблется с одной и той же частотой v₀ или все колебания имеют одну и ту же длину волны Степень монохроматичности характе­ризуется шириной оптической спектральной линии Av₀ (рис. 12-4, а). Наиболее близко к идеально монохроматичному излучение лазеров, для которых Av₀ ^ 10³ Гц.

Когерентными называются колебания, разность фаз между кото­рыми постоянна. Временная когерентность определяется длитель­ностью цуга электромагнитных волн. Если представить, что пучок света от точечного источника S (рис. 12-4, б) разделяется на два пучка 1 и 2 и собирается в точке Р, то для колебаний, относящихся к одному цугу, фазовый сдвиг между колебаниями в пучках 1 и 2 в точке Р будет определяться только разностью ходов этих пучков. Если разность ходов велика, то в точке Р складываются колебания, относящиеся к разным цугам, и фазовый сдвиг между ними становится случайной величиной.

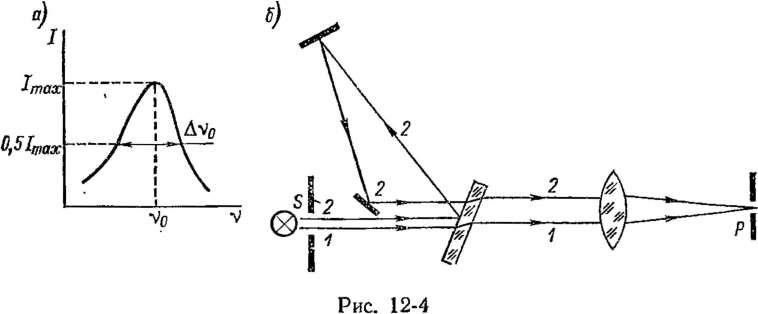

Когерентность излучения однозначно связана с его монохрома­тичностью и характеризуется временем когерентности At или дли­

ной когерентности L = с At. Время когерентности определяется как At = и соответствует отрезку времени, за который фаза коле­баний изменяется на 2л радиан. Например, излучение = 0,5 мкм с шириной линии АХ₀ = 0,5-10~⁶ мкм характеризуется временем когерентности

д/-_ h/c. _ 0,5-Ю-"-0,6-IP-* , _{7 1П}__9р ДЯоАо 0,5 • 10-и . з . Ю8 — ^

и длиной когерентности L = с At = 0,5 м.

Поляризованность света характеризуется способностью вектора Е сохранять неизменной свою ориентацию в пространстве. Если на­правление колебаний вектора Е бессистемно и, следовательно, любая его ориентация в плоскости, перпендикулярной к направлению рас­пространения волны, равновероятна, то такой свет называют непо- ляризованным или естественным. Если колебания вектора Е фик­сированы строго в одной плоскости (рис. 12-5, а), то свет называ­ется линейно поляризованным. Удобно графически изображать поля­ризованный свет в виде проекции конца колеблющегося вектора Е на плоскость хОу, перпендикулярную лучу Проекционная картина линейно поляризованного света с азимутом поляризации а пока­зана на рис. 12-5, б. Если по одному направлению распространяются две линейно поляризованные волны Е_г и Е₂ длиной то вид поля­ризации суммарной волны может быть различным. Если азимут поляризации обеих волн одинаков, то результирующая волна будёт линейно поляризована с тем же азимутом. Если азимуты различны, то вид поляризации суммарной волны зависит от сдвига фаз <р между слагаемыми волнами.

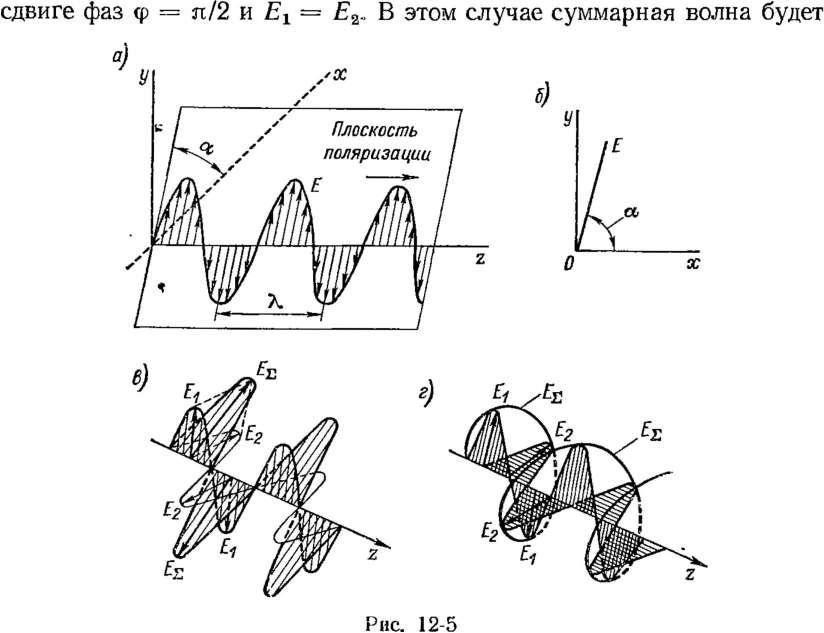

На рис. 12-5, в показан результат сложения перпендикулярно поляризованных волн, совпадающих по фазе; в этом случае сум­марная волна будет линейно поляризована. На рис. 12-5, г показан результат сложения перпендикулярно поляризованных волн при

циркулярно поляризованной или поляризованной по кругу, так как проекция конца вектора Es на плоскость хОу представляет собой окружность. При произвольном сдвиге фаз, а также при ср — я/2, но сложении волн с различными амплитудами конец вектора Ея будет описывать эллиптическую винтовую линию, а проекционная картина изобразится в виде эллипса.

Свет подавляющего большинства источников является естествен­ным или частично поляризованным. Дополнительную поляризацию свет получает при отражении от прозрачных поверхностей и при преломлении. Таким образом, свет солнца, прошедший через стекло, уже является частично поляризованным. Наиболее эффективная поляризация имеет место при прохождении света через оптически- анизотропные среды, на основе которых изготовляются поляриза­торы и анализаторы света, позволяющие произвести разделение световых волн с разными азимутами поляризации. Пример такого устройства показан на рис. 12-6.

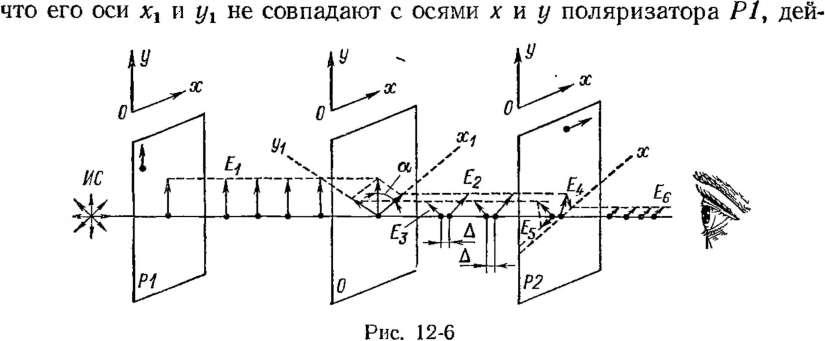

Неполяризованное излучение от источника ИС попадает на оп­тический элемент Р1, называемый поляризатором. Из всех возможных направлений колебаний светового вектора Е поляризатор выделяет только те колебания, которые совпадают с направлением пропуска­ния поляризатора. На рис. 12-6 это направление совпадает с направ­лением оси Оу. После поляризатора линейно поляризованное коле­бание Е_г = Е_т sin 2nvt попадает на объект О, обладающий оптиче­ской анизотропией, которая проявляется в том, что коэффициенты преломления п_г и п₂ и, следовательно, скорости v_x — с/п_г и v₂ = с!п₂ распространения световых волн, направления поляризации которых совпадают с осями х_л и у_1г различны. При повороте объекта О так,

ствие объекта проявляется в разложении вектора Е_г на два век­тора Е₂ и Е_3у направленных по собственным осям*! и у_± объекта, и в возникновении между колебаниями Е₂ и Е₃ разности хода Д = d{n_x—п₂), где d — толщина объекта, вследствие того, что скорости рас­пространения перпендикулярно поляризованных колебаний Е₂ и Е₃ в объекте не равны между собой. При этом можно записать, что Е₂ = = Е_т cos a sin 2nvt\ Е₃ = Е_т sin a sin (2 nvt + 2 л ДА) ~Е_т sin а х X sin (2зxvt + 2яГ_л), где а — угол между направлением пропускания поляризатора Р1 и осью Ох_г объекта; Г — разность фаз в единицах длины волны, называемая волновой разностью фаз. Колебания Е₂ и £₃ в сумме дают эллиптически поляризованный свет, который по­падает на оптический элемент Р2 (аналогичный Р1), называемый анализатором. Предположим, что ось пропускания анализатора Р2 повернута относительно оси поляризатора Р1 на 90°. Тогда через анализатор проходят только те составляющие колебаний Е₂ и п з, которые совпадают с направлением оси Ох пропускания Р2: Е₄ = = Е_т cos a sin a sin 2jivt и Е_ъ = Е_т sin а cos а sin (2nvt + 2лД А). На выходе Р2 имеем колебание Е₆, равное разности колебаний Е₄ и Е_ь, а именно Е₆ = 0,5£_m sin 2а [sin 2nvt — sin (2nvt + 2лДА)].

Глаз и другие фотоприемники реагируют на интенсивность света I = Ё1, т. е. на усредненный по времени квадрат напряженности E_G электрического поля световой волны, поэтому окончательно имеем

/ = /₀ sin² 2а sin² зхДД. (12-3)'

У

При оптимальной установке объекта, когда а — эх/4, интенсив­ность света на выходе поляризационно-оптической системы будет зависеть от разности хода как / = 0,5/_о (1 — cos 2лДА,).

Оптическая анизотропия, вызывающая двойное лучепреломление, возникает в прозрачных изотропных телах под действием механиче­ских напряжений, электрического и магнитного поля, что позволяет на основе этих эффектов разрабатывать оптоэлектрические преобра­зователи для измерения механических величин, электрических на­пряжений и магнитных полей. При действии механических напря­жений ' разность коэффициентов преломления п_х — п₂ = ко про­порциональна напряжению о и константе фотоупругости к. Для раз­личных сортов стекла значение к составляет к — (0,2 -=- 0,3) 10"¹¹ м²/Н.

Возникновение двухлучепреломленкя под действием электриче­ского поля, направление которого перпендикулярно распростране­нию света, называется эффектом Керра. Волновая разность фаз, возникающая вследствие эффекта Керра, определяется как Г — BdE², где Е — напряженность поля; В — постоянная Керра; d — толщина элемента. Наибольшее значение # = 393-10~¹⁴ м/В² (при © = 20 °С и К = 0,546 мкм) имеет нитробензол.

Наряду с квадратичным электрооптическим эффектом Керра существует линейный эффект Поккельса, который заключается в из­менении коэффициента преломления под действием электрического поля, приложенного в направлении хода луча. Наиболее ощутимо эффект наблюдается для пластин Z-среза из дигидрофосфата аммо­ния (АДР) и дигидрофосфата калия (КДР). Напряжение полувол­нового смещения (т. е. напряжение, при котором Г = 1/2) для КДР равно 8 кВ, для АДР — 10 кВ. С использованием эффекта Керра и эффекта Поккельса могут быть построены высоковольтные вольт­метры и модуляторы света.

Оптическая анизотропия появляется и под действием магнитного поля (эффект Коттона — Мутона), однако применения в измеритель­ных целях эффект пока не находит.

В некоторых веществах плоскость колебаний проходящего через них света поворачивается. Эти вещества называются оптически актив­ными. Явление оптической активности используется при построе­нии концентратомеров. Одним из наиболее широко распространен­ных веществ, обладающих оптической активностью, является раствор сахара.

Вращение плоскости поляризации для некоторых веществ про­исходит также под действием магнитного поля (магнитооптический эффект Фарадея), Угол поворота плоскости поляризации

ф = (12-4)

где Сх — постоянная Верде; I — длина пути светового луча в ве­ществе. Специальные сорта стекла имеют постоянную Верде С\ ~ « 10"⁴ рад/А.

Интерференция. Проблемой оптических измерений является изме­рение разности фаз между колебаниями вектора Е_у частота которых лежит в диапазоне 10¹⁴ — 10¹⁵ Гц. В настоящее время никакой детек­тор света не успевает откликаться на такие быстрые колебания и эталоном сравнения может служить только сама волна света, т. е. интерференционная картина, возникающая при сложении в одной точке пространства двух световых пучков. При сложении света двух неза­висимых источников, дающих равные освещенности в данной точке, освещенность удваивается. Иначе обстоит дело, если складываются два луча одного источника.

Пусть в одну точку пространства в одном направлении прихо­дят две монохроматические волны, колебания которых лежат в одной .плоскости и периоды одинаковы: Е_1К = Е_тЛ sin (2ntlT -}- <р_х) и Е_2К — = Е_т2 sin (2ut!T + <р₂)-

Интенсивность результирующего излучения согласно выраже­нию (12-2) равна

7

/ = у | [E_ml sin (2nt/T + ф₃) + Е_т2 sin (2nt/T + ф,)]² dt =

= 0,5 + Е%₂ + 2Е_т1Е_т2 cos (_ф1 ~ ф₂)] (12-5)

и может изменяться в зависимости от разности фаз между колеба­ниями от 0,5 (Е_т1 — E_m2f при ф_г — ф₂ = п до 0,5 (Е_т1 + Е_т2)² при ф! — ф₂ = 0. При равенстве интенсивностей 1_Х = /₂ = /₀ = = Е%/2 двух складывающихся колебаний результирующая интенсив­ность изменяется от 0 до 4/₀, как пока­зано на рис. 12-7.

Если две интерферирующие волны имеют одинаковые начальные фазы, то разность фаз между ними определяется формулой

_ф1 — ф₂ — 2зт (Xjtii — я₂н₂)А = 2пА/Х, ° ^% * ^{2% Зя}

Рис. 12-7

где х_г и х₂ — расстояния, проходимые первой и второй волнами до места встре­чи, т. е. до поля интерференции; п_г и п₂ — показатели преломле­ния первой и второй сред, через которые проходят волны; А — оп­тическая разность хода. Если волновая разность фаз Г — ДМ равна целому числу, то наблюдается максимум освещенности; при Г = = 1/2, 3/2 и т. д., —минимум освещенности. При Г=1 имеет место первый интерференционный максимум, при Г = 2 — второй и т. д.

Как видно из выражения для разности хода Д = х_гп_х — х₂п.₂, интерференционная картина меняется при изменении показателей преломления и при изменении длин пути. Эти обстоятельства поз­воляют использовать явление интерференции в приборах для изме­рения перемещений, сравнимых по значению с длиной волны, и в при­борах, включающих в себя поляризационные устройства.

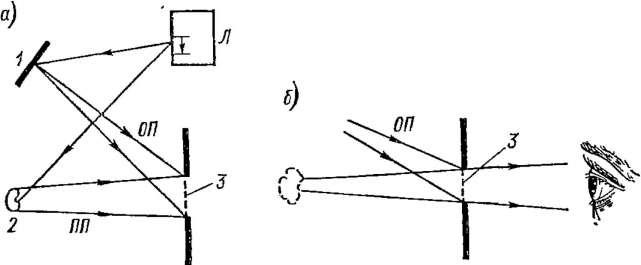

Голограмма является аналогом фотонегатива в голографии. Ин­формация об удаленности точек предмета регистрируется в гологра-* фии по величине запаздывания лучей от разных точек предмета. Простейшая схема получения голограммы показана на рис. 12-8, а. В плоскости негатива 3 создается интерференционная картина, кото­рая образуется путем добавления к исходной волне предметного пучка ПП света опорного пучка 0/7. Оба пучка создаются лазером Л, освещающим зеркало / и предмет 2. Если волны строго когерентны и в оптической системе не происходит вращения плоскости поляри­зации света, то возникает интерференционная картина, которая содержит полную информацию как об амплитуде, так и о фазе пред­метного пучка и может быть зафиксирована на фотографической пластинке 3. Проявленная фотопластинка с зарегистрированной на ней интерференционной картиной называется голограммой. Для

Рис. 12-8

того чтобы восстановить предметную волну, необходимо направить на голограмму волну света, совпадающую с опорной волной, исполь­зованной при записи голограммы. Восстановленное изображение (рис. 12-8, б) является копией исследуемого объекта. Голография широко применяется как метод физических исследований. В част­ности, голография позволяет производить исследования вибрацион­ного состояния тела. Если объект вибрирует во время экспозиции и длительность экспозиции превышает период колебаний, то на голо­грамме будут зарегистрированы волны, рассеянные этим объектом во всех состояниях, которые он последовательно проходит. Вклад в общую экспозицию различных положений объекта будет опреде­ляться скоростью, с которой объект проходит через эти положения. Минимальную скорость объект имеет в крайних положениях, соот­ветствующих амплитудным значениям виброперемещений. Таким образом, вклад этих двух состояний в экспозицию будет максимален и приближенно можно рассматривать голограмму как соответствую­щую двум амплитудным положениям объекта, т. е. как голограмму, полученную методом двух экспозиций. При восстановлении голо­граммы изображение предмета окажется перерезанным интерферен­ционными полосами, которые дадут представление о характере дви­жения различных точек объекта. Точки, для которых разность хода предметных волн в амплитудных положениях объекта составляет

_:нечетное число полуволн, дадут минимумы интенсивности и будут соответствовать серединам темных полос. Точки, для которых раз­ность хода составляет четное число полуволн, будут соответствовать серединам светлых полос. Максимальную яркость имеют неподвиж­ные точки.

Интенсивность светлых полос убывает по мерке увеличения ампли­туды колебаний. Причина уменьшения интенсивности заключается в том, что в предметном пучке, отраженном от движущейся точки, происходит уширение спектра излучения АК по сравнению с опор­ным пучком. Это уширение, определяемое эффектом Допплера, будет тем больше, чем больше скорость движения точки, т. е. при задан­ной частоте колебаний чем больше амплитуда колебаний точки. Соответственно уменьшается время экспозиции, в течение которого точку можно считать условно неподвижной.

Для расширения возможностей метода голографического иссле­дования производится ряд усовершенствований. Ценность метода заключается в том, что он позволяет в реальном времени получить вибрационное поле значительной части объекта без механического или электрического контакта с ним.

12-2. ИСТОЧНИКИ ИЗЛУЧЕНИЯ

Б измерительных преобразователях в качестве источников излучения исполь­зуются лампы накаливания, газоразрядные лампы, светодиоды и лазеры. Основными характеристиками источников излучения являются характер свечения (непрерыв­ный или импульсный), спектральный состав излучения, мощность излучения (свето­вой поток, сила света, яркость), потребляемая мощность (напряжение и ток пита­ния), габариты.

Лампы накаливания имеют непрерывный спектр излучения, охватывающий видимую и инфракрасную области. Мощность излучения ламп накаливания относи­тельно невелика, спектральный состав и интенсивность свечения зависят от темпе­ратуры нити, определяемой напряжением и током питания. Характер свечения непрерывный. Параметры некоторых ламп накаливания, применяемых в измери­тельных приборах, представлены в табл. 12-2.

Таблица 12-2

	На­		Свето-	Размеры, мм
Тип лампы	пря­жение, В	Ток, А	Boii поток, лм	Диа­метр D	Длина L	Тип цоколя
мн2,5-0,5 mh26-0j2 нсм9-60-2 hcm6-90bh-i сц-61	2,5 26 9 6 8	0,5 0,12 0,055 0,020 2,5	8 12 1,4 0,2 250	16 11 3,2 3,2 21	30 28,5 7 9 56	р10-1 1ш9-1 2ш15-1

Газоразрядные лампы представляют собой кварцевый или стеклянный баллон, заполненный газом, с впаянными токоведущими электродами. Электрический разряд в газовом промежутке сопровождается интенсивным световым излучением Газораз­рядные лампы подразделяют на лампы непрерывного свечения и импульсные, сила света во вспышках которых достигает 10⁸ кд. Газоразрядные лампы имеют линей­чатый спектр излучения. К недостаткам газоразрядных лама относятся большие.: габариты и сложность схем включения. Параметры некоторых газоразрядных ламп., приведены в табл. 12-3.

Таблица 12-3

Тип лампы	На­пря­жение, В	Мощ­ность, Вт	Яр­кость, Гкд/м2	Дли­тель­ность вспыш­ки, мс	Часто­та вспыш­ки, Гц	Размеры, мм
						Диа­метр D	Дли- на L
ДксШ-200	70	200	0,09	Непрерывное
ДксШ-3000	60	3000	0,5	излучение		—		—
ИСП-15	800	1,2	5	0,09	0,2	—	67
ИСШ-3	250	3	2	0,0025	20	22	43
ИСШ-100-3 а	4500	100	100	0,0025	50		—

Лазеры. В настоящее время применяются газовые (ГОСТ 23202—78), твердо­тельные и полупроводниковые (ГОСТ 17490—77) лазеры. В состав лазера обычно входят излучатель и блок питания, а также могут входить блок автоматики и вспо­могательные устройства.

Параметры излучения зависят от излучателя, а также от режима излучения лазера, который может быть непрерывным, импульсным и режимом одиночных импуль­сов. При импульсном (пульсирующем) режиме излучение лазера происходит в виде регулярной последовательности импульсов с частотой /, причем длительность импуль­сов гораздо меньше периода их повторения. В режиме одиночных импульсов длитель­ность импульса обычно не превышает 10~³с, а промежутки между ними достигают десятков минут.

Максимальная мощность излучения достигается в режиме одиночных импуль­сов и для твердотельных лазеров составляет десятки мегаватт. В измерительной технике наибольшее pacnpociранение получили газовые лазеры, излучение которых отличается высокой степенью монохроматичности и поляризованное!и. Технические характеристики некоторых гелий-неоновых газовых лазеров (длина волны излуче­ния 0,6328 мкм) приведены в табл. 12-4.

Таблица 12-4

Тип лазера	Габариты излучателя, мм	Масса излу­чателя, кг	Диаметр пучка, мм	Угол расхо­димости пучка, рад	Неста­бильность частоты излучения за 8 ч работы, не более	По­треб­ляемая мощ­ность, Вт
ЛГ-77 ЛГ-78 ЛГ-75	300x 95x125 330X35X48 1080x114x103	5 0,7 10	0,73+0,18 2,5	2,7 • Ю~3 3- Ю-3 2,9 • КГ3	1 • Ю-8	30

Светодиоды представляют собой излучающий р-п-переход. В настоящее время наибольшее распространение получили арсенидно-галлиевые светодиоды полусфери­ческой конструкции (диаметр излучающей полусферы 1,4 мм), максимум интенсив­ности излучения которых соответствует длинам волн 0,92—0,96 мкм, ширина спек­тральной линии 20—70 нм. Процессы включения и выключения светодиодов опре­деляются постоянными времени 1СГ⁸—10~⁹ с, и светодиоды могут использоваться как в режиме постоянного свечения, так и в импульсном режиме. Характеристики светодиодов зависят от температуры: при повышении температуры уменьшается мощ- ноеть излучения (примерно 0,01 К"¹) й сдвигается в сторону больших длин волн максимум интенсивности излучения (около 0,3—2 нм/К).

Достоинствами полупроводниковых светодиодов являются высокий КПД, воз­можность модуляции излучения по произвольному закону путем управления воз­буждающим током, малые габариты, возможность согласования с интегральными схемами, высокая надежность.

Параметры серийно выпускаемых светодиодов приведены в табл. 12-5.

Таблица 12-5

Тип свето- диода	Длина волны, мкм	Ток возбуж­дения, мА	Напря­жение, В	Мощ­ность излуче­ния, мВт	Длительность фронта импульса излучения, ис
АЛ102Б АЛ 102 В	0,69 0,56	20	4,5	0,01	100—500
АЛ103Б	0,96	50	1,6	1	200—300
АЛ 106В АЛ107Б АЛ108А	0,93 0,95 0,94	100	1,7 2 1,35	0,6 10 1,5	10—20 20—100 400—2400

12-3. ПРИЕМНИКИ ИЗЛУЧЕНИЯ

Диапазон длин волн, в котором приемники излучения обладают постоянной чувствительностью, позволяет подразделить их на две группы: интегральные и селек­тивные приемники.

К интегральным относятся тепловые преобразователи, принцип действия кото­рых основан на преобразовании энергии излучения в температуру. Тепловые прием­ники поглощают всю мощность падающего на них излучения независимо от длины волны излучения.

К селективным относятся фотоэлектрические преобразователи (ФП), в которых используются явления внешнего или внутреннего фотоэффекта: вакуумные и газо­наполненные фотоэлементы, фотоумножители, фоторезисторы, фотодиоды и т. д.

Тепловой приемник представляет собой тонкий металлический диск 1 н термо­чувствительный элемент 3, измеряющий температуру диска (рис. 12-9, а).

Диск /, покрытый слоем черни 2, поглощающим падающее на него излучение, нагревается до температуры, при которой мощность, рассеиваемая излучением, тепло­проводностью и конвекцией (см. § 11-1), будет равна поглощаемой мощности. Коэф­фициент поглощения черненой поверхности мало отличается от единицы в диапазоне от ультрафиолетового до инфракрасного излучения. Таким образом, выходная вели­чина приемника пропорциональна интегральной мощности Р_х падающего па его приемную площадку излучения и не зависит от спектрального состава этого излу­чения.

В ряде случаев преобразователь излучения не имеет специального диска и пред­ставляет собой плоскую полоску из двух различных металлов, образующих термо­пару, либо тонкую полоску из металла или полупроводника, изменяющую свое сопротивление в зависимости от температуры. Преобразователи с изменяющимся сопротивлением называются болометрами.

Для уменьшения конвективных потерь преобразователь излучения помещают в вакууме (при откачивании воздуха в баллоне до 10~²Па чувствительность воз­растает более чем в 10 раз). В корпусе преобразователя делается окно из кварца, прозрачного для инфракрасного и ультрафиолетового излучения. Площадь элемента, воспринимающего излучение, не должна превышать площади сечения падающего nv4i<a лучей и в зависимости от поставленной задачи может составлять 0,1—-10⁴ мм².

Преобразователь мощности излучения в температуру является апериодическим, звеном, коэффициент преобразования которого и постоянная времени при наличии' только потерь на излучение определяются из уравнения теплового баланса (см. § 1 1-П cdQ/dt + 4е₂а Tf_}©S₂ = 8j пу₀5, как

k=Q/w₀ = 8i5i/(4e₂a7¹gS₂) и т_тепд=с/(4е₂а7%),

где с — теплоемкость; — удельная мощность излучения; и г_х — площадь и коэффициент поглощения облучаемой площадки; S₂ и е₂ — эквивалентная излучаю­щая площадь и эквивалентный коэффициент излучения элемента; а — постоянная Стефана—Больцмана; Т₀ — абсолютная температура элемента; © — приращение температуры элемента. Частотная характеристика преобразователя показана на рис. 12-9. б.

Рис. 12-9

В качестве термочувствительного элемента может быть использован терморе­зистор (см. § 11-4) или батарея термопар (см. § 11-2), пьезорезонатор, частота которого изменяется в зависимости от температуры (см. § 6-3), а также пироэлектрический преобразователь.

Пироэлектрические элементы входят в группу пьезоэлектриков. Пироэлектри­ческий эффект заключается в том, что заряд на гранях элемента появляется под действием температуры, значение заряда определяется как = yS@, где у — пиро­электрический коэффициент по соответствующей оси; S — площадь элемента; © — температура.

К пироэлектрикам относится ряд пьезоэлектрических кристаллов и текстур, из которых наиболее широко применяются титанат бария ВаТЮ₃ [у = 5 X X1СГ¹⁰ Кл/(см²* К) при 20 °С1, трнглицинсульфатТГС [у= 3-10"» Кл/(см²- К)], пьезо- керамика ЦТС-19 fy = 5-10~⁹ Кл/(см²-К)] и танталат лития LiTaO_? fv = 1,6 X X 10-е Кл/(см²-К)].

Особенностью пироэлектрических преобразователей излучения является в пер­вую очередь совершенно иная частотная характеристика преобразователя (рис. 12-9, г), чем у преобразователей излучения с терморезисторами и термоэлементами (рис. 12-9, б). Объясняется это различие тем, что пироэлектрический преобразователь, так же как и пьезоэлектрический (см. гл. 6), в области низких частот является дифференцирую­щим звеном. Рабочий диапазон частот пироэлектрического преобразователя ограни­чен, как видно из рис. 12-9, в, снизу частотой 0)!= 1/т_теш] (т_гепл ^ 10 20 с) и сверху частотой со₂ = 1/т_э (т_э ^ 10~§ ~ 10~⁶ с).

Важной характеристикой приемников излучения является порог чувствитель­ности по мощности излучения. При нормальной температуре, т. е. при © ^ 25 °С, для болометрических приемников порог чувствительности характеризуется величи­ной Р « 10 ¹⁰ Вт/Гц⁰-⁵, для пироэлектрических Р & 2- Ю^-9 Вт/Гц⁰А При охлаждении приемни­ков значение Р понижается, в частности при —253 °С для болометров Р « 5-10~¹² Вт/Гц⁰-⁵. Тепловые приемники излучения применяются в термографии, т. е. при съемках без освещения, и позволяют определить разницу температур раз­личных предметов до 0,1 °С.

Характеристики фотоприемников (ФП). Мо­нохроматической чувствительностью ФП назы­вается отношение приращения фототока к изме­нению плотности монохроматического потока с длимой волны Я, а именно S^ — А//А/\ в мик- _р to ю

роамперах на ватт. Зависимость = f (%) на- ^ис-

зывается спектральной характеристикой ФП.

Практически чаще используется относительная спектральная характеристика у^ — = S}JSу , где Sft —максимальное значение монохроматической чувствитель-
