27. Основные структурные схемы измерительных преобразователей.

ИП по типу схем делятся на три вида:

1) Цепи последовательного включения параметрического преобразователя

2) Цепи в виде делителей

3) Цепи в виде неравновесных мостов

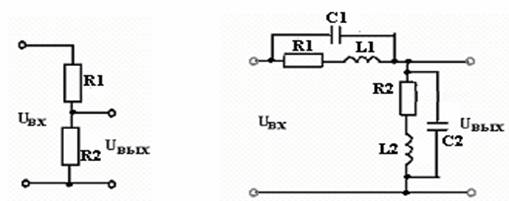

Для 2 простейшим примером может служить делитель напряжения, где R1 или R2 может представлять собой датчик (термометры сопротивлений, и тп)

Для 3 примером является мостовая схема, где Rd– датчик, последовательно с ним – вольтметр

28. Помехи и методы борьбы с ними. Основные методы повышения омехозащищенности.

Помеха - нежелательное физическое явление или воздействие электрических, магнитных или электромагнитных полей, электрических токов или напряжений внешнего или в нутреннего источника, которое нарушает нормальную работу технических средств, или вызывает ухудшение технических характеристик и параметров этих средств.

Помехи различают:

- по физическим полям: электрические, магнитные, акустические, гравитационные и вибрационные;

- по источнику возникновения: искусственные и естественные;

- по среде распространения: космические, атмосферные, гидрофизические, сейсмические;

- по диапазонам частот и другим признакам.

Атмосферные помехи - электромагнитные излучения широкого диапазона частот, возникающие в результате действия атмосферного электричества.

Атмосферные помехи затрудняют работу радиоэлектронных средств, сокращают дальность и качество приема радиосигналов.

Биологические помехи - организмы, вызывающие помехи в водоснабжении, навигации, ирригационных системах, на гидроэлектростанциях и других технических сооружениях.

Гидроакустические помехи - шум моря, шумы от работающих винтов и другие подводные шумы, на фоне которых происходит прием звуковых сигналов целевого назначения.

Гидроакустические помехи снижают возможность распознавания полезного сигнала и сокращают дальность обнаружения объектов в водной среде.

Естественные помехи - помехи, создаваемые природными источниками, излучающими электромагнитную, акустическую и другую энергию.

Непреднамеренные искусственные помехи - помехи, создаваемые индустриальными предприятиями.

Преднамеренные искусственные помехи - помехи, создаваемые техническими устройствами и организованными действиями противника.

Следует различать такие показатели, как помехозащищенность и помехоустойчивость.

Помехозащищенность - показатель эффективности комплекса мер, направленных на обеспечение надежности работы технических устройств в условиях помех.

Помехоустойчивость устройства - способность устройства выполнять свои функции без ошибок в условиях воздействия помех.

Основным показателем помехоустойчивости является вероятность выполнения устройством задач в соответствии с его предназначением при воздействии помех различной интенсивности.

Основные методы борьбы с помехами:

- экранирование;

- заземление;

- балансировка;

- фильтрация;

- изоляция;

- разнесение и ориентация;

- регулировка величины полного сопротивления схемы;

- выбор кабеля;

- подавление (в частотной или временной области).

29. Аналоговые и цифровые способы обработки измерительной информации.Особенности аналоговых методов обработки информации и построение систем с аналоговыми каналами передачи информации.

В электронных устройствах существуют два основных способа обработки информации: аналоговый и цифровой.

При аналоговом способе обработки информации каждой переменной величине в системе ставится в соответствие один из плавно меняющихся параметров определенного участка электрической цепи (ток, напряжение, частота и т.д.).

Функциональные зависимости между различными переменными в системе реализуются путем построения соответствующих электрических цепей.

Принципиальной особенностью аналогового способа обработки информации является возможность плавного (в известных пределах) изменения величин электрических сигналов, соответствующих переменным системы. Все преобразования осуществляются практически мгновенно.

Но есть и другая особенность - небольшая ошибка или шум в сигнале будет представлен в результирующей ошибке обработанного сигнала.

При цифровом способе обработки информации каждой переменной величине в системе ставится в соответствие ее цифровой код. Функциональные зависимости в системе реализуются путем непосредственного решения уравнений системы теми или иными численными методами по заранее заложенной программе.

Первыми электронными приборами для обработки аналоговых сигналов были электронные лампы, затем их сменили транзисторы. Сегодня одним из основных элементов для аналоговой обработки сигнала является операционный усилитель (ОУ).
