1.8 Воздушные поъемники (эрлифты)

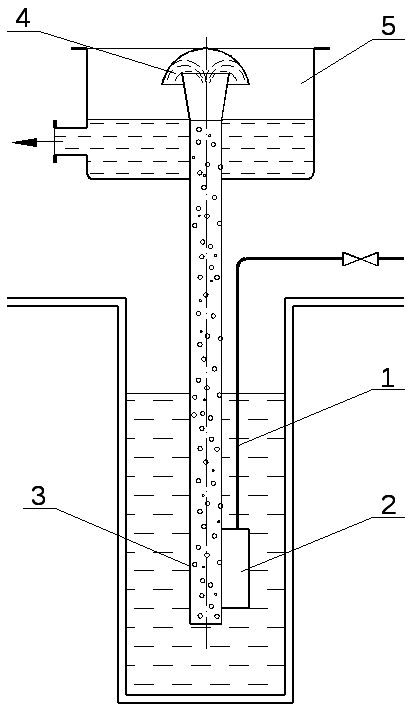

1 – труба для подачи сжатого воздуха; 2 – смеситель; 3 – подъемная труба; 4 – отбойник; 5 – сборник.

Рисунок 18.14 – Воздушный подъемник

Подъемник состоит из трубы 1 для подачи сжатого воздуха и смесителя 2, где образуется газожидкостная смесь, которая вследствие меньшего удельного веса поднимается по трубе 3. На выходе из нее газожидкостная смесь огибает отбойник 4. При этом из смеси выделяется воздух, а жидкость поступает в сборник 5.

Воздушные подъемники имеют сравнительно низкий КПД (25-30%). Достоинством их является отсутствие движущихся частей.

2 Объемные насосы

В зависимости от конструкции поршня различают собственно поршневые насосы и плунжерные насосы, причем в последних поршень непосредственно соприкасается с жидкостью либо отделяется от неё эластичной непроницаемой перегородкой (диафрагмой).

2.1 Горизонтальный поршневой насос простого действия

1 – поршень; 2 – цилиндр; 3 – крышка цилиндра; 4 – всасывающий клапан; 5 – нагнетательный клапан; 6 – кривошипно-шатунный механизм;

7 – уплотнительные кольца.

Рисунок 18.5 - Горизонтальный поршневой насос простого действия

Горизонтальный поршневой насос простого действия имеет цилиндр 1, в котором совершает возвратно-поступательные движения поршень 2. При ходе поршня вправо в левой части цилиндра создается разряжение, вследствии чего открывается всасывающий клапан 3 и жидкость поступает в цилиндр. При обратном ходе поршня (влево) закрывается клапан 3 и открывается нагнетательный клапан 4. С этого момента жидкость нагнетается насосом до прихода поршня в крайнее левое положение. В начале следующего хода поршня закрывается клапан 4, открывается всасывающий клапан 3 и цикл повторяется снова. Поршень насоса приводится в движение кривошипно-шатунным механизмом 5, соединенным через передачу с электродвигателем.

2.2 Горизонтальный плунжерный насос простого действия

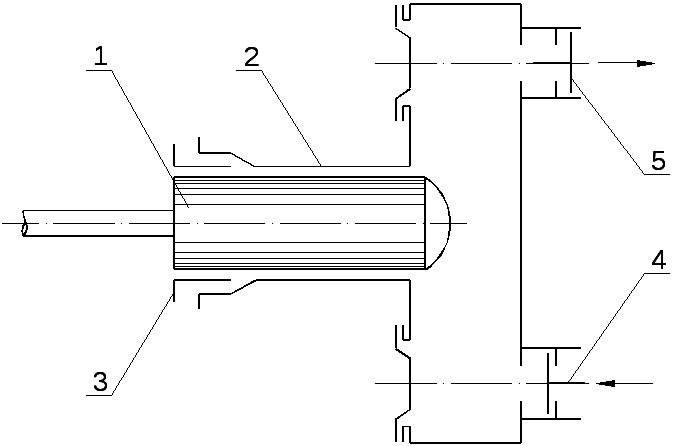

1 – плунжер; 2 – цилиндр; 3 – сальник; 4 – всасывающий клапан;

5 – нагнетательный клапан.

Рисунок 18.6 – Горизонтальный плунжерный насос простого действия

В плунжерном горизонтальном насосе простого действия поршнем сдужит пустателый стакан – плунжер 2, для которого в отличии от поршня не требуется точной внутренней обработки цилиндра; плунжер уплотняется при помощи сальника 3. При таком уплотнении цилиндр насоса мало изнашивается, а неплотности легко устраняются путем подтягивания или замены набивки сальника, без демонтажа насоса.

Плунжерные насосы приспособлены для работы при более высоких давлениях, чем поршневые, и применяются для перекачавания загрязненных и вязких жидкостей.

Поэтому в химической промышленности плунжерные насосы применяются чаще поршневых.

2.3. Диафрагмовый насос

Диафрагмовые насосы применяют для перекачивания суспензий и химически активных жидкостей.

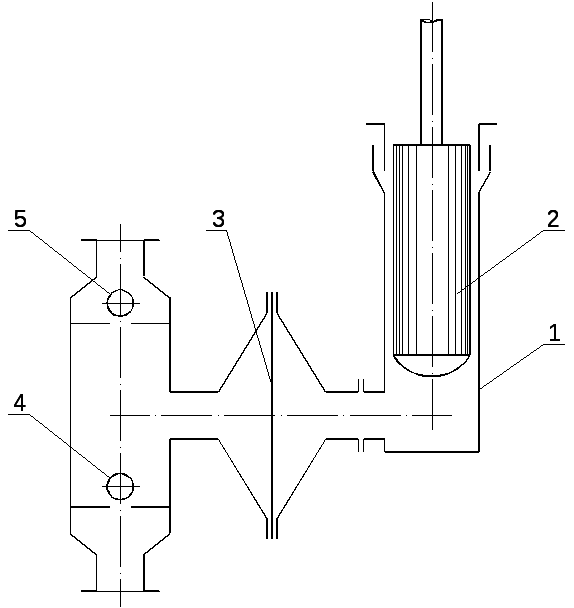

1 – цилиндр; 2 – плунжер; 3 – диафрагма (мембрана); 4 – всасывающий клапан; 5 – нагнетательный клапан.

Рисунок 18.7 – Диафрагмовый насос

Цилиндр 1 насоса и плунжер 2 отделены от перекачиваемой жидкости эластичной перегородкой – диафрагмой 3 из мягкой рязины или специальной стали. При движении плунжера вверх диафрагма прогибается под давлением жидкости вправо и жидкость всасывается в насос. При обратном движении плунжера вниз диафрагма прогибается влево и жидкость вытесняется в нагнетательный трубопровод.
