5.16 Программирование плис

5.16.1 В связи с тенденцией возрастания количества выводов микросхем ПЛИС и сложностью их монтажа и демонтажа, необходимостью многократного программирования и репрограммирования микросхем, целесообразно проводить программирование ПЛИС установленных непосредственно на печатную плату.

Программирование в системе (In-system programmability, ISP), позволяет осуществить программирование непосредственно в составе устройства без использования программатора, что отвечает поставленной задаче.

ПЛИС семейства MAX9000 фирмы ALTERA (в частности микросхема EM9560ALC) программируются в данной системе через стандартный

4-контактный JTAG- интерфейс. Программатор, входящий в состав MAX +PLUS2, обеспечивает создания конфигурационной последовательности, которая загружается в ПЛИС с помощью специализированного загрузочного кабеля ByteBlaster, BitBlaster или Master-Blaster.

6 Экономическая часть

6.1 Разработка и расчёт сетевого графика

6.1.1 План выполнения дипломной работы может быть составлен с помощью метода сетевого планирования.

В основе системы сетевого планирования лежит построение и использование сетевой модели, отображающей процесс разработки. Графическая сетевая модель, или сетевой график, представляет собой схему выполнения работ в процессе дипломной работы.

Для расчётов сетевых графиков применяется сеть из четырех событий (рисунок 6.1) с буквенными обозначениями H,I,J,Kи трех работ, заключенных между нимиH-I,I-J,J-K, где:

- H-I- предшествующая работа;

- I-J- данная работа;

- J-K- последующая работа.

H-II-JJ-K

Рисунок 6.1 – Схема расчёта сетевого графика

За основную расчётную единицу принимается работа I-J, под которой в развернутой сети принимается любая данная работа.

Расчёт сетевого графика произведем аналитическим методом, который заключается в определении по формулам расчетных параметров сети в соответствии со следующей символикой (ключом к расчётам) (рисунок 6.2).

Рисунок 6.2 – Ключ к расчёту сетевого графика

При расчёте сетевого графика применяются следующие обозначения расчётных параметров:

–раннее начало работы;

–раннее окончание работы;

–позднее начало работы;

–позднее окончание работы;

–продолжительность данной работы;

–полный резерв времени данной работы;

–частный резерв времени работы;

–коэффициент напряжённости;

–продолжительность работ критического пути;

–суммарная продолжительность работ критического пути, совпадающих с максимальным путем, на котором находится определяемая работа.

Расчёт ранних сроков ведется слева направо, а расчёт поздних сроков справа налево.

Расчёт ранних сроков параметров графика вычисляется по формуле:

. (6.1)

Самое раннее начало (для работ, выходящих из начального события) всегда равно нулю.

Для всех последующих работ раннее начало определяется по формуле:

. (6.2)

Максимальное значение раннего окончания какой-либо из работ, входящих в завершающее событие, определяет одновременно и ее позднее окончание, а также продолжительность критического пути:

. (6.3)

Расчёт поздних сроков параметров графика определяется по формуле:

. (6.4)

Для всех последующих работ позднее окончание определяется по формуле:

. (6.5)

Равенство, характеризующее критические работы:

или. (6.6)

Резервы времени и коэффициент напряжённости определяются по формулам:

(6.7)

или

; (6.8)

; (6.9)

. (6.10)

Данные расчёта сетевого графика сведены в таблицу 6.1, где № - номер работы по порядку, I- номер предшествующей работы,Jномер последующей работы, Время - продолжительность работы в днях. План выполнения дипломной работы может быть составлен с помощью метода сетевого планирования.

Таблица 6.1 – Данные расчета сетевого графика

№	I	J	Время	Содержание работ
1	1	2	1	Получение задания на дипломную работу
2	2	3	3	Анализ поставленной задачи
3	2	4	2	Построение сетевого графика
4	4	5	4	Выбор и изучение научно-технической литературы
5	5	6	2	Консультация с руководителем
6	3	6	2	Выбор элементной базы и САПР
7	6	7	5	Разработка структурной схемы устройства
8	7	8	7	Выбор способов описания аппаратуры для разработки элементов структурной схемы
9	8	9	8	Разработка элементов структурной схемы
10	9	10	12	Разработка основных блоков
11	10	11	7	Моделирование и тестирование основных блоков
12	10	12	3	Внесение изменений по результатам тестирования
13	11	12	5	Моделирование и тестирование устройства
14	12	13	2	Внесение изменений по результатам тестирования
15	13	14	3	Расчет цены и себестоимости
16	14	15	4	Расчет экономической эффективности
17	15	16	2	Согласование экономической части с консультантом
18	13	16	7	Оформление организационно-экономического раздела

Продолжение таблицы 6.1

№	I	J	Время	Содержание работ
19	16	17	3	Работа с литературой по технике безопасности
20	17	18	2	Согласование раздела по экологии и безопасности с консультантом
21	16	18	5	Оформление раздела по экологии и безопасности
22	18	19	5	Оформление графических материалов
23	19	20	3	Оформление пояснительной записки
24	20	21	2	Проверка работы руководителем
25	21	22	4	Внесение дополнений и замечаний по результатам проверки руководителем
26	22	23	1	Предварительная защита
27	23	24	2	Устранение замечаний
28	24	25	2	Предоставление работы рецензенту
29	25	26	4	Подготовка доклада к защите
30	26	27	1	Защита дипломного проекта

Результаты расчета сетевого графика сведены в таблицу 6.2, где РН время раннего начала работы, РОвремя раннего окончания работы, ПНвремя позднего начала работы, ПОвремя позднего окончания работы, Rполный резерв времени,rчастный резерв времени,Кнкоэффициент напряженности сроков выполнения работы.

Таблица 6.2 – Результаты расчета сетевого графика

№	I	J	tij	TPH	TPO	TПН	ТПО	Rij	rij	KH	Примечание
1	1	2	1	0	1	0	1	0	0	1.000	Критический
2	2	3	3	1	4	4	7	3	0	0.625
3	2	4	2	1	3	1	3	0	0	1.000	Критический
4	4	5	4	3	7	3	7	0	0	1.000	Критический

Продолжение таблицы 7.2

№	I	J	tij	TPH	TPO	TПН	ТПО	Rij	rij	KH	Примечание
5	5	6	2	7	9	7	9	0	0	1.000	Критический
6	3	6	2	4	6	7	9	3	3	0.625
7	6	7	5	9	14	9	14	0	0	1.000	Критический
8	7	8	7	14	21	14	21	0	0	1.000	Критический
9	8	9	8	21	29	21	29	0	0	1.000	Критический
10	9	10	12	29	41	29	41	0	0	1.000	Критический
11	10	11	7	41	48	41	48	0	0	1.000	Критический
12	10	12	3	41	44	50	53	9	9	0.250
13	11	12	5	48	53	48	53	0	0	1.000	Критический
14	12	13	2	53	55	53	55	0	0	1.000	Критический
15	13	14	3	55	58	55	58	0	0	1.000	Критический
16	14	15	4	58	62	58	62	0	0	1.000	Критический
17	15	16	2	62	64	62	64	0	0	1.000	Критический
18	13	16	7	55	62	57	64	2	2	0.778
19	16	17	3	64	67	64	67	0	0	1.000	Критический
20	17	18	2	67	69	67	69	0	0	1.000	Критический
21	16	18	4	64	68	65	69	1	1	0.800
22	18	19	5	69	74	69	74	0	0	1.000	Критический
23	19	20	3	74	77	74	77	0	0	1.000	Критический
24	20	21	2	77	79	77	79	0	0	1.000	Критический
25	21	22	4	79	83	79	83	0	0	1.000	Критический
26	22	23	1	83	84	83	84	0	0	1.000	Критический
27	23	24	2	84	86	84	86	0	0	1.000	Критический
28	24	25	2	86	88	86	88	0	0	1.000	Критический
29	25	26	4	88	92	88	92	0	0	1.000	Критический
30	26	27	1	92	93	92	93	0	0	1.000	Критический

В итоге получаем, что критический путь составляет: 1-2-3-4-5-6-7-8-9-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-25-26-27 и равен 93 дням.

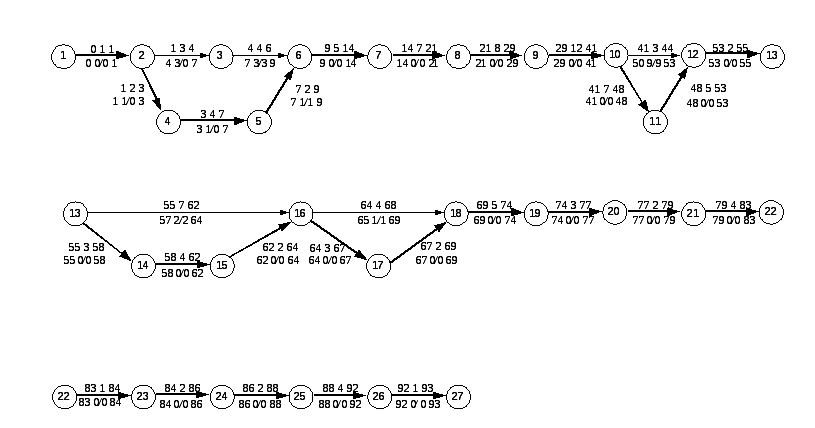

На рисунке 6.3 представлен сетевой график выполнения дипломного проекта.

Рисунок 6.3 – Сетевой график
